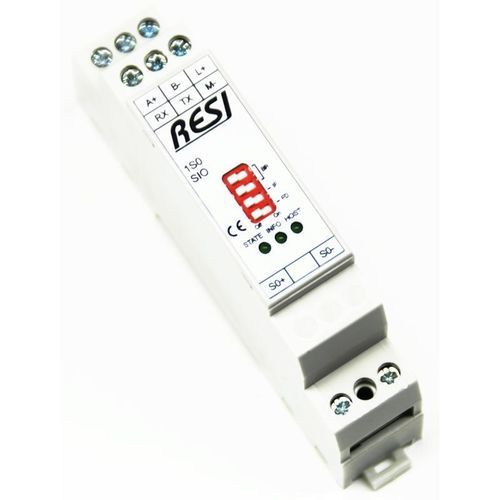

Industrie-Gateway RESI-xS0 series

für KommunikationTelemetrieModbus

Übersicht
Möchten Sie Zähler mit S0-Impulsausgängen integrieren? Die Gateway-Familie RESI-1S0-xxx und RESI-2S0-xxx wurde dafür entwickelt. RESI-1S0-xxx erfasst Impulse eines einzelnen S0-Zählers; RESI-2S0-xxx erfasst Impulse von zwei S0-Zählern. Die Zählerstände werden zyklisch in ferromagnetischem RAM (FRAM) gespeichert, um Werte nach Stromausfall wiederherzustellen. Jeder Zähler kann mit einem konfigurierbaren Multiplikationsfaktor versehen werden, um Impulse in gebräuchliche Einheiten zu konvertieren (z. B. kWh, Liter, m³). Integrierte Softwarefilter reduzieren Fehlzählungen durch elektrische Störungen an Reed-Kontakten oder Leitungen.

Kommunikationsoptionen / Varianten

• RESI-1S0-SIO: Gateway, 1x S0-Eingang, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485 (Gateway für einen Zähler)
• RESI-2S0-SIO: Gateway, 2x S0-Eingänge, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485 (Gateway für zwei Zähler)
• RESI-1S0-ETH: Gateway, 1x S0-Eingang, MODBUS/TCP + ASCII, 1x Ethernet (Gateway für einen Zähler)
• RESI-2S0-ETH: Gateway, 2x S0-Eingänge, MODBUS/TCP + ASCII, 1x Ethernet (Gateway für zwei Zähler)

Vorgesehene Anschlüsse
Die Gateways sind für den Anschluss an alle Arten von Steuerungen oder Bedienpanels vorgesehen: PC, SPS (PLC), DDC, Mediencontroller, industrielle Minicomputer, Raspberry Pi, Arduino oder dedizierte Hardware.

Konfiguration / Anwendung
Die Konfiguration erfolgt über MODBUS-Register oder ASCII-Textkommandos. Details und Beispiele entnehmen Sie der MODBUS-Mapping- und der ASCII-Kommandoliste.

Dokumentation & Kataloge
Katalogseiten, Produktübersichten, Handbücher, Produktanhänge, MODBUS-Mapping, ASCII-Kommandolisten und Konformitätserklärungen sind als Produktdokumentation verfügbar.

Technische Daten

• Produktfamilie: RESI-xS0-SIO,ETH
• Referenz (Beispiel): RESI-1S0-SIO
• Funktion: Erfassung von S0-Impulsen (1x oder 2x je nach Variante)
• Speicher: zyklische Speicherung im ferromagnetischen RAM (FRAM) zur Wiederherstellung nach Stromausfall
• Zählerkonfiguration: konfigurierbare Multiplikationsfaktoren pro Zähler (Umrechnung in kWh, Liter, m³ usw.)
• Eingangsfilterung: Softwarefilter zur Reduzierung von Störimpulsen an den Eingängen
• Schnittstellen (SIO-Varianten): MODBUS/RTU und ASCII über RS232 und RS485
• Schnittstellen (ETH-Varianten): MODBUS/TCP und ASCII über Ethernet
• Unterstützte Protokolle: MODBUS (RTU/TCP) und ASCII-Kommando-Schnittstelle
• Konfigurationsmethode: MODBUS-Register oder ASCII-Kommandos
• Typische Anwendungen: Smart Metering, Integration von Energie- und Wasserzählern
• Preis (ohne Steuern): 113.20 EUR
• Lagerbestand (angezeigt): 10 Einheiten (total quantity_all_versions: 40)
• Verfügbarkeit von Produktbildern und produktspezifischen PDFs (Kataloge, Handbücher, Anhänge, MODBUS-Mapping, Konformitätserklärung)
