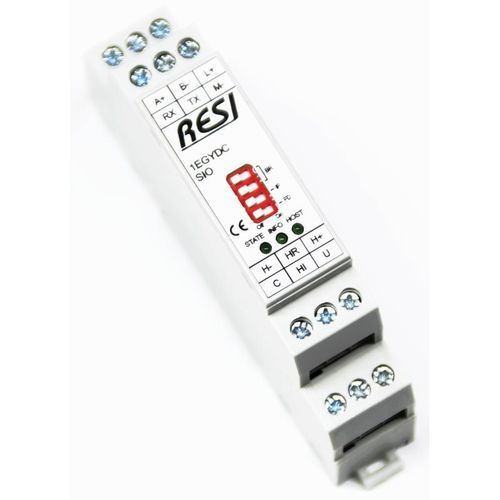

Einphasiger Stromzähler RESI-1DCEGY

für DIN-SchieneRS-485mit Datenlogger

Präsentation
RESI bietet ein spezielles DC-Smart-Meter für Telekommunikationszwecke oder andere Anwendungen an, bei denen Gleichspannungen bis 100 V und Gleichströme bis 255 A gemessen werden müssen. Beide Modulvarianten speichern zyklisch berechnete Leistung und Energie in einem ferromagnetischen RAM, um Werte nach einem Stromausfall wiederherzustellen. Die Firmware ermöglicht die Konfiguration des extern verwendeten Shunt- oder Hall-Sensor-Typs zwischen 1 A und 255 A.

Versionen / Varianten

• RESI-1DCEGYS-SIO: DC Smart Meter, 100 V, 255 A, Shunt, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485
• RESI-1DCEGY-SIO: DC Smart Meter, 100 V, 255 A, Hall sensor, MODBUS/RTU + ASCII, 1x RS232 + 1x RS485
• RESI-1DCEGYS-ETH: DC Smart Meter, 100 V, 255 A, Shunt, MODBUS/TCP + ASCII, 1x Ethernet
• RESI-1DCEGY-ETH: DC Smart Meter, 100 V, 255 A, Hall sensor, MODBUS/TCP + ASCII, 1x Ethernet

Kommunikation und Integration
Die Module kommunizieren über folgende Protokolle und Schnittstellen: MODBUS/RTU (über RS232 oder RS485) oder ASCII-Textbefehle; MODBUS/TCP (Ethernet) oder ASCII-Sockets über Ethernet. Die Smart Meter sind für den Anschluss an verschiedene Steuerungen oder Touchpanels vorgesehen: PCs, SPS, Automationssysteme, Mediensteuerungen, Minicomputer, Raspberry Pi, Arduino oder spezielle Hardware. Die Konfiguration erfolgt über einfache Befehle (MODBUS-Register oder ASCII-Textbefehle).

Speicherung/Datensicherheit
Beide Module speichern zyklisch berechnete Leistungs- und Energie-Werte in ferromagnetischem RAM, sodass Messwerte nach einem Stromausfall wiederhergestellt werden können.

Dokumentation / Lieferumfang (Hinweis ohne URLs)

• Handbuch (RESI-M-xxx-SIO-ETH, mehrsprachig)
• Produktbeilagen für die jeweiligen Varianten (RESI-PA-... für SIO/ETH Varianten)
• MODBUS Mapping und ASCII-Befehlsliste (produktbezogen)
• Katalogseiten / Produktportfolio (Übersichten zu DC Smart Meter)
• Konformitätserklärung / CE-Dokumente

Caractéristiques / spécifications techniques

• Messbereich Spannung (DC): bis 100 V
• Messbereich Strom (DC): bis 255 A
• Unterstützte Sensortypen: externer Shunt oder Hall-Sensor (konfigurierbar, 1 A bis 255 A)
• Datenspeicherung: zyklische Speicherung von Leistung und Energie in ferromagnetischem RAM
• Kommunikationsprotokolle: MODBUS/RTU, MODBUS/TCP, ASCII-Textbefehle
• Schnittstellen: RS232, RS485 (bei SIO-Varianten); Ethernet (bei ETH-Varianten)
• Einsetzbar mit: PCs, SPS, Automationssystemen, Mediensteuerungen, Minicomputern, Raspberry Pi, Arduino und spezieller Hardware
• Artikelreferenz (eine Variante): RESI-1EGYDCS-SIO
