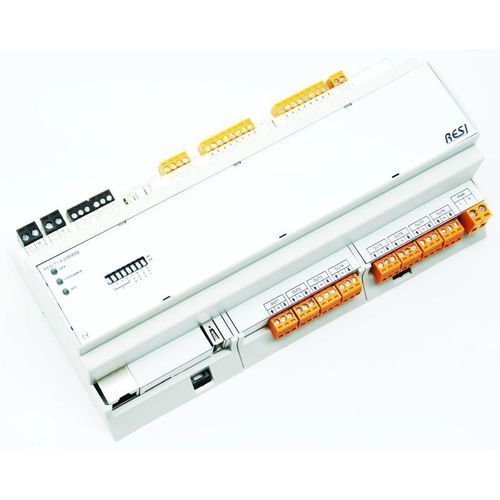

Fern-Kontrolleinheit RESI-C4-A-4SB-2GB

TCP/IPfür die HausautomationPositionierung

Übersicht
Setzt das Raspberry Pi® Compute Module 4 in einem industriellen IoT-Controller von RESI ein, vorgesehen für DIN-Schiene und Wandmontage. Erhältlich in 4MU, 8MU und 12MU, passend für Schaltschränke mit 45 mm Frontausschnitt. Plattform zur Steuerung von Jalousien und Rollläden mit Varianten für 4 oder 8 Motoren (230 V) und unterschiedlichen IO-Konfigurationen.

Wesentliche Hardware-Erweiterungen

• Weitbereichs-Stromversorgung: 12–48 Vdc
• Integrierter ARM® Co-Prozessor für RS485 und zeitkritische Funktionen
• Co-Prozessor-Funktionen: eindeutige 96-Bit-Seriennummer, 2 kB ferromagnetischer RAM für persistente Werte, Echtzeituhr mit Backup-Kondensator, Status-LEDs und DIP-Schalter

Standard-Funktionen des Compute Module 4

• 1× Micro HDMI
• 1× Ethernet
• 2× USB 2.0
• RAM-Optionen: 2 GB / 4 GB / 8 GB
• 32 GB SD-Karte mit Linux OS (Standard)

Integrierte Ein-/Ausgänge und IO-Verwaltung
Der ARM® Co-Prozessor verwaltet integrierte IO lokal; Anwendungssoftware greift über serielle Schnittstellen auf die IO-Funktionen zu. Bereitgestellte Schnittstellen:

• /dev/ttyACM0 — ASCII-Textprotokoll
• /dev/ttyACM1 — MODBUS/RTU Master
• /dev/ttyACM2 — RS485 über USB abgebildet (native serielle Schnittstelle für Linux)

Verfügbare IO-Typen: digitale Ein-/Ausgänge, Relaisausgänge, Ausgänge für LED-Streifen, Temperatur-Sensor-Eingänge und dedizierte Ausgänge zur Steuerung von Jalousien/Rollläden.

Universelle analoge Ein-/Ausgänge (AIOX)
AIOX-Module sind mit 4, 8 oder 16 Kanälen erhältlich. Jeder Kanal kann konfiguriert werden als:

• Analoger Eingang: 0/2–10 V oder 0/4–20 mA
• Analoger Ausgang: 0/2–10 V oder 0/4–20 mA
• Widerstandsmessung: 0–1 MΩ
• Sensor-Eingang: PT100, PT1000, NI1000-DIN43760
• Digitaler Eingang: 24 Vdc oder potentialfreier Kontakt

Software & Integration
Die Controller werden mit einer Standard-Linux-Distribution für Raspberry Pi ausgeliefert. Unterstützte Umgebungen: Node-RED, Node.js, Python, Java, C#, C++, JavaScript, HTML und SQL/NoSQL-Datenbanken (MariaDB, MongoDB, InfluxDB, PostgreSQL). Typische Integrationen: Grafana/Apache für UI, OpenHAB/FHEM/Home Assistant/IO Broker für Automatisierung, MQTT/HTTPS/Azure IoT/AWS für Cloud-Anbindung sowie OpenWrt/OpenRouter/OpenVPN/WireGuard für VPN/Router-Funktionen. CODESYS wird für industrielle SPS-Lösungen unterstützt.

Produktfamilie / Versionen
Steuerung von 4 oder 8 Jalousien/Rollläden mit 230 V Motoren je nach Variante. Optionen: zusätzliche lokale Tastereingänge, Alarmeingänge (Wind/Regen), zweiter Ethernet-Port oder integriertes LTE-Modem. Nicht alle Kombinationen möglich — genaue Bestellnummern in Produktdetails prüfen.

Verfügbare auswählbare Varianten (Beispiele)

• C4-shades&blinds: 4xSB
• C4-shades&blinds: 8xSB
• 10xRI + 4xSB
• 20xRI + 8xSB

Eigenschaften / technische Daten

• Referenz: RESI-C4-A-4SB-2GB
• Modell / Serie: C4
• Marke: RESI
• Preis (zzgl. MwSt.): 373.40 EUR
• Preis Einheit: pro Stück
• Stromversorgung: 12–48 Vdc
• Montage: DIN-Schiene und Wand; 4MU / 8MU / 12MU; passend für 45 mm Frontausschnitt
• Compute Module 4 Schnittstellen: 1×Micro HDMI, 1×Ethernet, 2×USB 2.0
• RAM-Optionen: 2 GB, 4 GB, 8 GB
• Speicher: 32 GB SD-Karte mit Linux OS (Standard)
• Co-Prozessor: 96-Bit-Seriennummer, 2 kB ferromagnetischer RAM, RTC mit Backup-Kondensator, Status-LEDs, DIP-Schalter
• Serielle Schnittstellen: /dev/ttyACM0 (ASCII), /dev/ttyACM1 (MODBUS/RTU), /dev/ttyACM2 (RS485 via USB)
• IO-Optionen: digitale I/O, Relaisausgänge, Ausgänge für LED-Streifen, Temperatursensor-Eingänge, Ausgänge zur Steuerung von Jalousien/Rollläden
• AIOX-Kanäle: 4 / 8 / 16 mit konfigurierbaren Kanalmodi
• AIOX-Konfigurationen: Analogeingang 0/2–10 V oder 0/4–20 mA; analoger Ausgang 0/2–10 V oder 0/4–20 mA; Widerstand 0–1 MΩ; PT100 / PT1000 / NI1000 Sensor-Eingänge; digitaler Eingang 24 Vdc oder potentialfrei
• Optionale Erweiterungen: zweiter Ethernet-Port, integriertes LTE-Modem
• Lagerbestand (Seitenangabe): 10 Einheiten (variiert je Variante)
