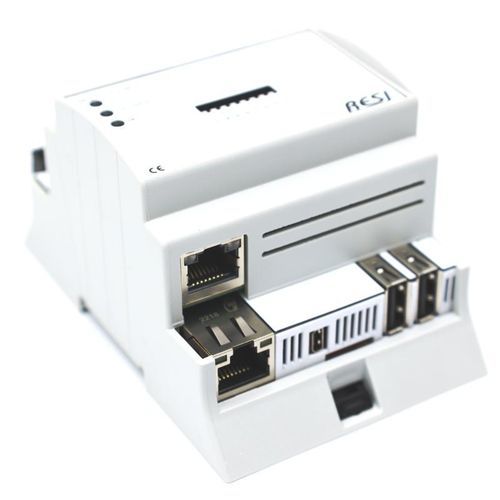

M2M Kontrollgerät / Cellular IoT C4-A

Cellular IoTModbusTCP/IP

NUTZEN SIE DIE LEISTUNG DES RASPBERRY PI® Compute Module 4 IN IHREN LÖSUNGEN

Allgemein
RESI entwickelte einen IoT-Controller in Industriequalität auf Basis der Raspberry Pi® Compute Module 4-Platine. Das Gerät ist in ein Industriegehäuse für DIN-Schienen- und Wandmontage eingebaut; verfügbare Gehäusegrößen: 4MU, 8MU und 12MU. Passend für Standard-Schaltschränke mit 45-mm-Ausschnitt in der Frontplatte. Integriertes Weitbereichsnetzteil 12–48 VDC.

Erweiterte Hardware (ARM®-Coprozessor)
Ein ARM®-Coprozessor übernimmt zeitkritische Aufgaben (z. B. RS485) und bietet zusätzliche Funktionen: einzigartige 96-Bit-Seriennummer, integriertes 2 kB ferromagnetisches RAM für persistente Werte, Echtzeituhr mit Stützkondensator, Status-LEDs und DIP-Schalter zur Software-Nutzung.

Standardfunktionen des Compute Module 4
1x Micro HDMI, 1x Ethernet, 2x USB 2.0, verfügbare RAM-Optionen: 2/4/8 GB, 32 GB SD-Card mit vorinstalliertem Linux OS.

EINGEBAUTE EIN- UND AUSGÄNGE
Mehrere Versionen mit integrierten IOs sind verfügbar. Der ARM®-Coprozessor verarbeitet die IOs intern, wodurch in der Anwendersoftware nur eine serielle Schnittstelle zur Verfügung stehen muss:

• dev/ttyACM0: Kommunikation mit einfachem ASCII-Textprotokoll
• dev/ttyACM1: Kommunikation mit MODBUS/RTU-Master-Protokoll
• RS485 wird durch den Coprozessor über USB auf /dev/ttyACM2 abgebildet; die RS485-Richtungsumschaltung erfolgt hardwareseitig.

Verfügbare IO-Typen: digitale Ein- und Ausgänge, Versionen mit Relaisausgängen, spezielle IOs (z. B. für LED-Streifen, Temperatursensoreingänge, Jalousiensteuerung).

Universelle analoge Ein-/Ausgänge (AIOX)
Verfügbar mit 4 / 8 / 16 Kanälen. Jeder Kanal individuell konfigurierbar als:

• Analoger Eingang: 0 / 2–10 V oder 0 / 4–20 mA
• Analogausgang: 0 / 2–10 V oder 0 / 4–20 mA
• Widerstandsmesseingang: 0 bis 1 MΩ
• PT100, PT1000, NI1000-DIN43760 Sensoreingang
• Digitaler Eingang für 24 V DC oder Trockenkontakt

WIE VERWENDET MAN DIE SERIELLE SCHNITTSTELLE?
Der ARM®-Coprozessor bildet die RS485-Schnittstelle über USB auf eine serielle Schnittstelle /dev/ttyACM2 ab. Dies ist eine native serielle Schnittstelle in Linux-Software; die zeitkritische Richtungsumschaltung für RS485 erfolgt durch den Coprozessor, nicht durch das Linux-Betriebssystem.

WELCHE SOFTWARE?
Die Controller werden mit der Standard-Raspberry-Pi-Linux-Distribution geliefert. Unterstützte Software/Frameworks (Auswahl):

• Node-RED, NodeJs, Python, Java, JavaScript, HTML, C#, C++, Scratch
• Datenbanken: MariaDB, MongoDB, InfluxDB, PostgreSQL
• Visualisierung/Server: Grafana, Apache
• Home-Automation: OpenHAB, FHEM, Home Assistant, ioBroker
• Cloud/Kommunikation: MQTT, HTTPS, Azure IoT, AWS-Webdienste
• VPN/Router-Lösungen: OpenWrt, OpenRouter, OpenVPN, WireGuard
• Multimedia: KODI
• SPS-Lösungen: CODESYS

VARIANTEN
Zusätzliche Versionen sind verfügbar, z. B. mit zweiter Ethernet-Schnittstelle (für Router/Cloud-Gateway) oder mit integriertem LTE-Modem (für Fernkommunikation mit der Cloud). Nicht alle Kombinationen sind technisch möglich; Bestellnummer prüfen.

Caractéristiques / spécifications techniques

• Modellserie: C4 (C4-A Varianten)
• Gehäuse: DIN-Schiene und Wandmontage; verfügbare Größen: 4MU, 8MU, 12MU; Frontplattenausschnitt 45 mm
• Netzteil: Weitbereich 12–48 VDC
• Coprozessor: ARM®-Coprozessor zur Verarbeitung zeitkritischer IO und RS485
• Spezialfunktionen Coprozessor: 96-Bit Seriennummer, 2 kB ferromagnetisches RAM, RTC mit Stützkondensator, Status-LEDs, DIP-Schalter
• Compute Module 4 Schnittstellen: 1x Micro HDMI, 1x Ethernet, 2x USB 2.0
• RAM Optionen (Compute Module): 2 GB / 4 GB / 8 GB
• Speicher: 32 GB SD-Card mit Linux OS
• Serielle Schnittstellen im System: /dev/ttyACM0 (ASCII), /dev/ttyACM1 (MODBUS/RTU-Master), /dev/ttyACM2 (RS485 über USB)
• Analoge IO (AIOX): 4 / 8 / 16 Kanäle; konfigurierbar als Eingänge/Ausgänge (0/2–10 V, 0/4–20 mA), Widerstandsmessung (0–1 MΩ), PT100/PT1000/NI1000
• Digitale Eingänge: 24 V DC oder Trockenkontakt
• Optionale IOs: Relaisausgänge, LED-Streifen-Ansteuerung, Temperatursensor-Eingänge, Jalousiensteuerung
• Schnittstellenoptionen: zusätzliche Ethernet-Schnittstelle oder integriertes LTE-Modem möglich
