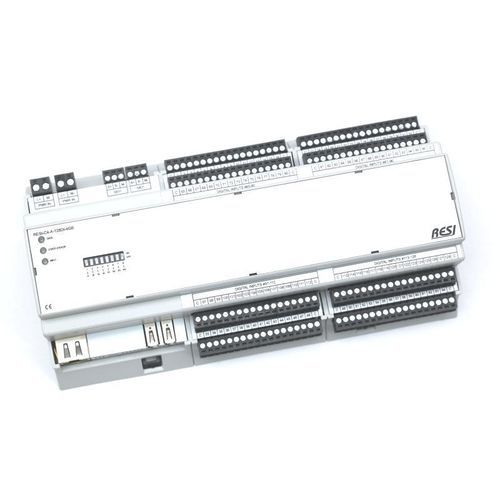

Fernbedienungsterminal / Modbus RTU C4

LTE Cat 1EthernetRS-485

Überblick
RESI liefert einen industriellen IoT-Controller basierend auf dem Raspberry Pi® Compute Module 4. Das Gerät verbindet die Standardfunktionen des Compute Module 4 mit robuster Industrieelektronik und einem zusätzlichen ARM®-Coprozessor zur zuverlässigen Steuerung zeitkritischer IO-Funktionen.

Was ist unterschiedlich?
Das Compute Module 4 Board wurde in ein Industriegehäuse für DIN-Schienen- und Wandmontage eingebaut. Verfügbare Gehäusegrößen: 4MU, 8MU und 12MU. Passt in Standard-Schaltschränke mit dem 45-mm-Ausschnitt. Enthalten ist ein Weitbereichsnetzteil (12–48 VDC).

Coprozessor / Hardware-Funktionen
Der integrierte ARM®-Coprozessor übernimmt die serielle RS485-Schnittstelle und zeitkritische Aufgaben. Zu seinen Merkmalen gehören eine eindeutige 96-Bit-Seriennummer, 2 kB ferromagnetisches RAM für persistente Werte, Echtzeituhr mit Stützkondensator, Status-LEDs und DIP-Schalter zur Software-Nutzung.

Standardfunktionen des Compute Module 4

• 1 × Micro HDMI
• 1 × Ethernet
• 2 × USB 2.0
• RAM-Optionen: 2 GB, 4 GB oder 8 GB
• 32 GB SD-Karte mit Linux-OS (vorinstalliert)

Eingebaute Ein- und Ausgänge (IO)
Es gibt verschiedene Versionen mit integrierten IOs. Der ARM®-Coprozessor bündelt alle IOs intern, sodass die Software nur eine serielle Schnittstelle nutzen muss. Kommunikationsschnittstellen (je nach Anwendung):

• /dev/ttyACM0: ASCII-Textprotokoll
• /dev/ttyACM1: MODBUS/RTU-Master
• /dev/ttyACM2: RS485 über USB (native serielle Schnittstelle im Linux-System; Richtungsumschaltung wird vom Coprozessor gesteuert)

IO-Varianten / Beispiele

• Versionen mit digitalen Eingängen: z. B. 14 oder 48 Digitaleingänge für 12–250 Vac/dc Signale
• Versionen mit digitalen Eingängen für Niederspannung: z. B. 6 bis 152 Digitaleingänge für 12–48 Vdc Signale
• Versionen mit Relaisausgängen
• Spezielle IOs: LED-Streifen, Temperatursensoreingänge, Jalousien-/Rolladensteuerung

Universelle analoge Ein-/Ausgänge (AIOX)
Verfügbar mit 4 / 8 / 16 Kanälen. Jeder Kanal ist individuell konfigurierbar als:

• Analoger Eingang: 0/2–10 V oder 0/4–20 mA
• Analogausgang: 0/2–10 V oder 0/4–20 mA
• Widerstandsmess-Eingang: 0 bis 1 MOhm
• PT100, PT1000, NI1000 (DIN43760) Sensoreingang
• Digitaler Eingang: 24 V DC oder Trockenkontakt

Erweiterungen / Optionen
Als Add-ons sind z. B. verfügbar:

• Zweites Ethernet
• Integriertes LTE-Modem

Software- und Einsatzmöglichkeiten
Verkauft mit Standard-Raspberry-Pi-Linux-Distribution; kompatibel mit zahlreichen Open-Source-Lösungen und Entwicklungsumgebungen. Beispiele:

• Node-RED, NodeJs, Python, Java, JavaScript, HTML, C#, C++, Scratch
• Datenbanken: MariaDB, MongoDB, InfluxDB, PostgreSQL
• Visualisierung / Webserver: Grafana, Apache
• Home-Automation: OpenHAB, FHEM, Home Assistant, ioBroker
• Cloud / Protokolle: MQTT, HTTPS, Azure IoT, AWS-Webdienste
• VPNs / Router: OpenWrt, OpenRouter, OpenVPN, WireGuard
• Multimedia: KODI
• Industrie-SPS: CODESYS

Hinweis zu Versionen
Nicht alle Kombinationen sind technisch möglich. Bitte Bestellnummer/Artikeldetails prüfen, um die gewünschte Konfiguration sicherzustellen.

caractéristiques / spécifications techniques

• Produktname: C4 (C4-nur DEs Variante)
• Artikel-Nr.: RESI-C4-A-6DI-2GB
• Gehäuse: Industriegehäuse für DIN-Schiene / Wandmontage (4MU / 8MU / 12MU)
• Netzteil: Weitbereich 12–48 VDC (intern)
• Compute Module Schnittstellen: 1×Micro HDMI, 1×Ethernet, 2×USB 2.0
• RAM: 2 GB / 4 GB / 8 GB (konfigurierbar)
• Speicher: 32 GB SD-Karte mit Linux
• Coprozessor: ARM®-Coprozessor mit 96-Bit Seriennummer, 2 kB ferromagnetischem RAM, RTC mit Stützkondensator, Status-LEDs, DIP-Schalter
• Serielle Schnittstellen-Mapping: /dev/ttyACM0 (ASCII), /dev/ttyACM1 (MODBUS/RTU Master), /dev/ttyACM2 (RS485)
• Analoge IO (AIOX): 4/8/16 Kanäle, konfigurierbar (0/2–10 V, 0/4–20 mA, Widerstand, PT100/PT1000/NI1000)
• Digitale Ein-/Ausgänge: Varianten mit unterschiedlichen Kanalzahlen (z. B. 6, 14, 48, 64, 128, 152)
• Optionen: 2. Ethernet, integriertes LTE-Modem
• Preis (netto, Standardkonfiguration angezeigt): 309.10 EUR
