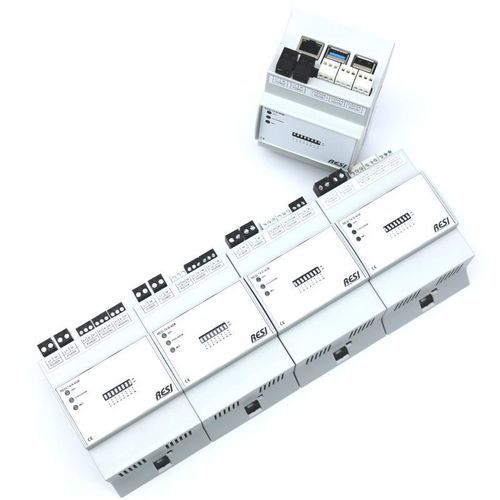

M2M Kontrollgerät / RS232 RESI-T4

CANopenModbusTCP/IP

NUTZEN SIE DIE LEISTUNG VON RASPBERRY PI® 4 IN IHREN LÖSUNGEN
RESI setzt Raspberry Pi®-Produkte seit der Pi 2-Generation ein und hat tausende Controller in Projekten der Gebäudeautomation und industriellen Anwendungen installiert. Die RESI T4-Serie verpackt die originale Raspberry Pi® 4-Platine in einen industrietauglichen Controller für Hutschienen- und Wandmontage und bietet eine einsatzbereite IoT-Lösung für Integratoren und OEMs.

WAS IST ANDERS?
Die Standard-Raspberry Pi® 4-Platine ist in ein Industriegehäuse integriert, das in Schaltschränke mit einer 45 mm Aussparung in der Frontplatte passt, wie sie in der Gebäudeautomation üblich ist. Eine integrierte Weitbereichs-Stromversorgung akzeptiert 12–48 V DC. Ein ARM®-Koprozessor übernimmt die seriellen Schnittstellen (RS232, RS485 oder KNX) und bietet Zusatzfunktionen: eindeutige 96-Bit-Seriennummer, 2 kB ferromagnetischer RAM für persistente Werte, Echtzeituhr mit Backup-Kondensator, Status-LEDs und DIP-Schalter für Softwarefunktionen. Ausgewählte Modelle bieten CAN 2.0 und CAN‑FD. Die Standard-Schnittstellen der Raspberry Pi® 4 bleiben verfügbar.

WICHTIGE HARDWARE-MERKMALE

• Industriegehäuse für Hutschienen- und Wandmontage; kompatibel mit 45 mm Frontplattenausschnitt
• Weitbereichs-Netzteil: 12–48 V DC
• ARM®-Koprozessor zur Steuerung serieller Schnittstellen und Zusatzfunktionen
• Koprozessor-Extras: eindeutige 96-Bit-Seriennummer, 2 kB ferromagnetischer RAM (persistent), Echtzeituhr mit Backup-Kondensator, Status-LEDs, DIP-Schalter
• Optionaler CAN-Support: CAN 2.0 und CAN‑FD bei ausgewählten Modellen
• Raspberry Pi® 4 Standard-Schnittstellen: 2× HDMI, 1× Ethernet, 3× USB (ein Port intern verwendet), 1× Audio-Ausgang, integriertes WLAN & BLE
• Speicheroptionen: 2 GB / 4 GB / 8 GB RAM; geliefert mit 32 GB SD-Karte und Linux-OS

VERWENDUNG UNTER LINUX
Der ARM®-Koprozessor erscheint als USB-Seriell-Gerät unter /dev/ttyACM0. Es ist keine spezielle Linux-Distribution oder Treiber erforderlich. Zwei Zugriffsarten werden bereitgestellt: ein einfaches ASCII-Kommandoset (z. B. #VERSION, #GRTC) und ein MODBUS/RTU-Masterprotokoll zur Steuerung aller Koprozessor-Funktionen.

VERWENDUNG DER SERIELLEN SCHNITTSTELLEN
Der Koprozessor mappt jede RS485-, RS232- oder KNX-Schnittstelle auf USB-Seriell-Geräte /dev/ttyACM1 bis /dev/ttyACM3. Diese erscheinen als native serielle Ports unter Linux. Zeitkritisches Richtungsumschalten für RS485 wird vom Koprozessor übernommen und entlastet das Host-Betriebssystem von Timing-Anforderungen.

SOFTWARE

• Entwicklungs- und Laufzeitumgebungen: Node-RED, Node.js, Python, Java, JavaScript, HTML, C#, C++, Scratch
• Datenbanken: MariaDB, MongoDB, InfluxDB, PostgreSQL
• Visualisierung / UI: Grafana, Apache
• Hausautomation: OpenHAB, FHEM, Home Assistant, ioBroker
• Cloud-Konnektivität: MQTT, HTTPS, Azure IoT, AWS Webservices
• VPNs & Routing: OpenWrt, OpenRouter, OpenVPN, WireGuard
• Multimedia: KODI
• Industrielle SPS: CODESYS

DOKUMENTE UND ANHÄNGE
Produkt‑Handbücher, Anhänge, ASCII/MODBUS-Befehlslisten und Konformitätserklärungen sind als PDF verfügbar (modellbezogene Handbücher, Anhänge und Schnittstellen-Mapping-Dokumente).

TECHNISCHE DATEN

• Produktfamilie / Modell: RESI T4 industrieller IoT-Controller auf Basis Raspberry Pi® 4
• Stromeingang: 12–48 V DC (Weitbereich)
• Montage: Hutschiene und Wandmontage; kompatibel mit 45 mm Frontplattenschnitt
• Koprozessor: ARM® zur Steuerung serieller Schnittstellen, eindeutige 96-Bit-Seriennummer, 2 kB ferromagnetischer RAM, RTC mit Backup-Kondensator, Status-LEDs, DIP-Schalter
• Serielle Schnittstellen: konfigurierbar RS232 / RS485 / KNX in Schnittstellensteckplätzen; RS485-Richtungsumschaltung vom Koprozessor verwaltet
• USB-Seriell-Mapping: Koprozessor auf /dev/ttyACM0; Schnittstellen gemappt auf /dev/ttyACM1 – /dev/ttyACM3
• CAN: optional CAN 2.0 und CAN‑FD bei ausgewählten Modellen
• Raspberry Pi® 4 Schnittstellen: 2× HDMI, 1× Ethernet, 3× USB (ein Port intern genutzt), 1× Audio-Ausgang, integriertes WLAN & BLE
• RAM-Optionen: 2 GB / 4 GB / 8 GB
• Speicher: Lieferung mit 32 GB SD-Karte und Linux-OS
• Unterstützte Protokolle: ASCII-Befehlsset und MODBUS/RTU-Master; Cloud-Protokolle MQTT, HTTPS, Azure IoT, AWS
• Software-Kompatibilität: breites Spektrum an Open-Source-Linux-Tools und Datenbanken; unterstützt Anwendungen von Node-RED bis CODESYS
• Typische Anwendungsfälle: Gebäudeautomation, IoT-Gateways, Industriecontroller, Hausautomation, VPN/Router, Multimedia- und SPS-Lösungen
