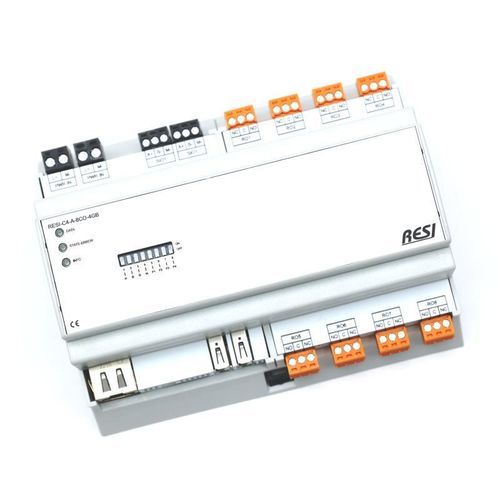

DC-Relaismodul C4SchaltelektromechanischHutschienen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- DC, Schalt, elektromechanisch
- Einbauart
- Hutschienen
- Weitere Eigenschaften
- 8 Kanäle, mit LED-Anzeige, E/A
- Eingangssignal
- USB
- Ladespannung
Max: 48 V
Min: 12 V
Beschreibung
NUTZEN SIE DIE LEISTUNG DES RASPBERRY PI® COMPUTE MODULE 4 IN IHREN LÖSUNGEN
RESI begann mit der Verwendung von Raspberry Pi®-Produkten seit Compute Module 3 und hat im Laufe der Jahre Tausende von Controllern in eigenen Projekten installiert. Das Ergebnis ist ein IoT-Controller in Industriequalität, der auf der ursprünglichen Raspberry Pi® Compute Module 4-Platine basiert.
WAS IST UNTERSCHIEDLICH?
Die Raspberry Pi® Compute Module 4-Platine wurde in ein Industriegehäuse zur DIN-Schienen- und Wandmontage eingebaut. Verfügbare Gehäusegrößen: 4MU, 8MU und 12MU. C4-Controller passen in Standard-Schaltschränke mit 45-mm-Ausschnitt in der Frontplatte. Eingebautes Weitbereichsnetzteil: 12–48 VDC. Zusätzlich ist ein ARM®-Coprozessor integriert, der die serielle RS485-Schnittstelle und zeitkritische Aufgaben verwaltet. Eigenschaften des Coprozessors: einzigartige 96-Bit-Seriennummer, integriertes 2 kB ferromagnetisches RAM für persistente Werte, Echtzeituhr mit Stützkondensator, Status-LEDs und DIP-Schalter für die Software-Nutzung. Standardfunktionen des Raspberry Pi Compute Module 4: 1x Micro HDMI, 1x Ethernet, 2x USB 2.0, RAM-Optionen 2/4/8 GB, 32 GB SD-Karte mit LINUX OS.
EINGEBAUTE EIN- UND AUSGÄNGE!
Es gibt verschiedene Versionen mit integrierten I/Os. Der ARM®-Coprozessor verarbeitet diese I/Os intern, so dass in der Software nur eine serielle Schnittstelle verwendet werden muss, um alle I/O-Funktionen zu steuern. Kommunikationsschnittstellen: /dev/ttyACM0 für ein einfaches ASCII-Textprotokoll und /dev/ttyACM1 für die Kommunikation mit dem MODBUS/RTU-Master-Protokoll. Es sind Versionen mit Relaisausgängen verfügbar. Spezielle IOs im Portfolio: für LED-Streifen, Temperatursensoreingänge, Jalousien- und Rollladensteuerung.
UNIVERSELLE ANALOGE EIN-/AUSGÄNGE (AIOX)
Verfügbare Kanalanzahlen: 4, 8 oder 16. Jeder Kanal ist individuell konfigurierbar, z. B.:
WIE VERWENDET MAN DIE SERIELLE SCHNITTSTELLE?
Der ARM®-Coprozessor bildet die RS485-Schnittstelle über USB auf eine serielle Schnittstelle ab: /dev/ttyACM2. Dies bietet eine native serielle Schnittstelle für LINUX-Software. Die zeitkritische Richtungsumschaltung für RS485 erfolgt durch den Coprozessor, nicht durch das Betriebssystem.
WELCHE SOFTWARE?
Die IoT-Controller werden mit der Standard-Raspberry-Pi-LINUX-Distribution geliefert. Die Controller können mit vielen Open-Source-LINUX-Softwarelösungen betrieben werden, z. B.: Node-RED, NodeJs, Python, Java, JavaScript, HTML, C#, C++, Scratch. Unterstützte Datenbanken: MariaDB, MongoDB, InfluxDB, PostgreSQL. Tools für Visualisierung/Frontend: Grafana, Apache. Home-Automation: OpenHAB, FHEM, Home Assistant, IObroker. Konnektivität/Cloud: MQTT, HTTPS, Azure IoT, AWS-Webdienste. Netzwerk/VPN: OpenWrt, OpenRouter, OpenVPN, WireGuard. Multimedia: KODI. SPS-Lösungen: CODESYS. Alternativ können Sie eigene Software auf dieser professionellen Hardware-Plattform entwickeln und betreiben.
Charakteristiken / Spezifikationen
RESI begann mit der Verwendung von Raspberry Pi®-Produkten seit Compute Module 3 und hat im Laufe der Jahre Tausende von Controllern in eigenen Projekten installiert. Das Ergebnis ist ein IoT-Controller in Industriequalität, der auf der ursprünglichen Raspberry Pi® Compute Module 4-Platine basiert.
WAS IST UNTERSCHIEDLICH?
Die Raspberry Pi® Compute Module 4-Platine wurde in ein Industriegehäuse zur DIN-Schienen- und Wandmontage eingebaut. Verfügbare Gehäusegrößen: 4MU, 8MU und 12MU. C4-Controller passen in Standard-Schaltschränke mit 45-mm-Ausschnitt in der Frontplatte. Eingebautes Weitbereichsnetzteil: 12–48 VDC. Zusätzlich ist ein ARM®-Coprozessor integriert, der die serielle RS485-Schnittstelle und zeitkritische Aufgaben verwaltet. Eigenschaften des Coprozessors: einzigartige 96-Bit-Seriennummer, integriertes 2 kB ferromagnetisches RAM für persistente Werte, Echtzeituhr mit Stützkondensator, Status-LEDs und DIP-Schalter für die Software-Nutzung. Standardfunktionen des Raspberry Pi Compute Module 4: 1x Micro HDMI, 1x Ethernet, 2x USB 2.0, RAM-Optionen 2/4/8 GB, 32 GB SD-Karte mit LINUX OS.
EINGEBAUTE EIN- UND AUSGÄNGE!
Es gibt verschiedene Versionen mit integrierten I/Os. Der ARM®-Coprozessor verarbeitet diese I/Os intern, so dass in der Software nur eine serielle Schnittstelle verwendet werden muss, um alle I/O-Funktionen zu steuern. Kommunikationsschnittstellen: /dev/ttyACM0 für ein einfaches ASCII-Textprotokoll und /dev/ttyACM1 für die Kommunikation mit dem MODBUS/RTU-Master-Protokoll. Es sind Versionen mit Relaisausgängen verfügbar. Spezielle IOs im Portfolio: für LED-Streifen, Temperatursensoreingänge, Jalousien- und Rollladensteuerung.
UNIVERSELLE ANALOGE EIN-/AUSGÄNGE (AIOX)
Verfügbare Kanalanzahlen: 4, 8 oder 16. Jeder Kanal ist individuell konfigurierbar, z. B.:
- Analoger Eingang: 0/2–10 V oder 0/4–20 mA
- Analogausgang: 0/2–10 V oder 0/4–20 mA
- Widerstandsmess-Eingang: 0 bis 1 MOhm
- PT100, PT1000, NI1000-DIN43760 Sensoreingang
- Digitaler Eingang: 24 V DC oder Trockenkontakt
WIE VERWENDET MAN DIE SERIELLE SCHNITTSTELLE?
Der ARM®-Coprozessor bildet die RS485-Schnittstelle über USB auf eine serielle Schnittstelle ab: /dev/ttyACM2. Dies bietet eine native serielle Schnittstelle für LINUX-Software. Die zeitkritische Richtungsumschaltung für RS485 erfolgt durch den Coprozessor, nicht durch das Betriebssystem.
WELCHE SOFTWARE?
Die IoT-Controller werden mit der Standard-Raspberry-Pi-LINUX-Distribution geliefert. Die Controller können mit vielen Open-Source-LINUX-Softwarelösungen betrieben werden, z. B.: Node-RED, NodeJs, Python, Java, JavaScript, HTML, C#, C++, Scratch. Unterstützte Datenbanken: MariaDB, MongoDB, InfluxDB, PostgreSQL. Tools für Visualisierung/Frontend: Grafana, Apache. Home-Automation: OpenHAB, FHEM, Home Assistant, IObroker. Konnektivität/Cloud: MQTT, HTTPS, Azure IoT, AWS-Webdienste. Netzwerk/VPN: OpenWrt, OpenRouter, OpenVPN, WireGuard. Multimedia: KODI. SPS-Lösungen: CODESYS. Alternativ können Sie eigene Software auf dieser professionellen Hardware-Plattform entwickeln und betreiben.
Charakteristiken / Spezifikationen
- Artikel-Nr. (Referenz): RESI-C4-A-8CO-2GB
- Modell / Serie: C4
- Ausgewählte Variante auf dieser Seite: C4 – nur Relais – 8x CO (Wechslerrelais)
- RAM-Option (auf Seite gewählt): 2 GB (Optionen: 2 GB / 4 GB / 8 GB)

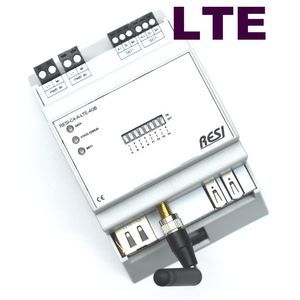

- C4 Add-on: keines (Optionen: 2tes Ethernet, LTE Modem, ...)
- Netzteil: Weitbereich 12–48 V DC
- Integrierter Coprozessor: 96-Bit Seriennummer, 2 kB ferromagnetisches RAM, RTC mit Stützkondensator, Status-LEDs, DIP-Schalter
- Externe Anschlüsse Raspberry Pi CM4: 1x Micro HDMI, 1x Ethernet, 2x USB 2.0
- IO-Optionen: digitale Ein-/Ausgänge, Relais-Ausgänge, SSR-Optionen, AIOX (4/8/16 Kanäle konfigurierbar), spezielle IOs für LED-Streifen, Temperatur, Jalousien
- Serielle Schnittstellen (virtuell): /dev/ttyACM0 (ASCII), /dev/ttyACM1 (MODBUS/RTU-Master), /dev/ttyACM2 (RS485 über USB)
- Betriebssystem: Standard Raspberry Pi LINUX Distribution (liefert Umgebung für Node-RED, NodeJs, Python, u.v.m.)
- Hauptbildauflösung auf Produktseite: 800x800 px (JPG)
