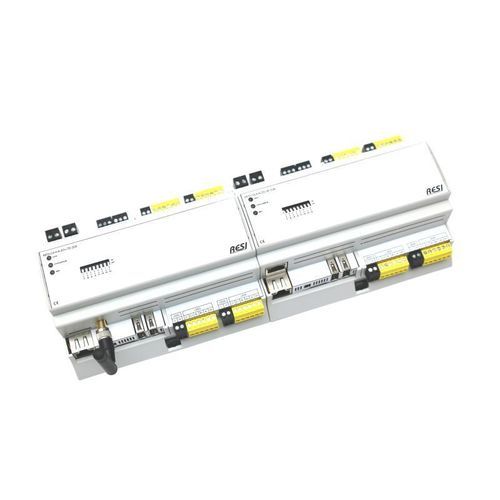

LED-Lichtsteuergerät RESI-C4-A-4LED-2GB

EthernetCellular IoTUSB

Übersicht
Nutzen Sie die Leistung des Raspberry Pi Compute Module 4 in einem von RESI entwickelten industriellen IoT-Controller. Das Produkt ist ein Industrie-Controller in einem Gehäuse für Hutschienen- und Wandmontage, erhältlich in den Größen 4MU, 8MU und 12MU. Es verfügt über ein Weitbereichsnetzteil (12–48 Vdc) und einen ARM-Coprozessor zur Steuerung zeitkritischer Schnittstellen und I/O-Aufgaben.

Hauptmerkmale

• Industrielles Gehäuse für Hutschienen- und Wandmontage; passend für standardmäßige 45-mm-Frontplattenausschnitte.
• Weitbereichsnetzteil: 12–48 Vdc.
• ARM-Coprozessor mit eindeutiger 96-Bit-Seriennummer, 2 kB ferromagnetischem RAM für persistente Werte, Echtzeituhr mit Backup-Kondensator, Status-LEDs und DIP-Schalter für Softwarefunktionen.
• Standard-Schnittstellen des Raspberry Pi Compute Module 4: 1×Micro HDMI, 1×Ethernet, 2×USB 2.0; RAM-Optionen 2/4/8 GB; 32 GB SD-Karte mit Linux.

I/O- und serielle Schnittstellen
Der Controller ist in Versionen mit integrierten I/Os verfügbar. Der ARM-Coprozessor verwaltet die I/Os intern, sodass die Hauptsoftware über serielle Geräte mit den I/O-Funktionen kommuniziert. Serielle Schnittenzuordnungen: /dev/ttyACM0 (ASCII-Textprotokoll), /dev/ttyACM1 (MODBUS/RTU Master) und RS485 über USB auf /dev/ttyACM2 (native serielle Schnittstelle). Verfügbare I/O-Typen: digitale Ein-/Ausgänge, Relaisausgänge, spezielle I/Os für LED-Streifen, Temperatursensor-Eingänge und Jalousie-/Rolladensteuerung.

Universelle analoge Ein-/Ausgänge (AIOX)

• Verfügbar in 4 / 8 / 16 Kanälen.
• Jeder Kanal kann individuell konfiguriert werden als:
• Analogeingang: 0 / 2–10 V oder 0 / 4–20 mA
• Analogausgang: 0 / 2–10 V oder 0 / 4–20 mA
• Widerstandsmess-Eingang: 0 bis 1 MΩ
• PT100, PT1000, NI1000-DIN43760 Sensoreingang
• Digitaleingang für 24 Vdc oder potentialfreien Kontakt

Software & Konnektivität
Wird mit einer Standard-Raspberry-Pi-Linux-Distribution geliefert und ist kompatibel mit Open-Source-Software: Node-RED, NodeJs, Python, Java, JavaScript, C#, C++, Scratch. Unterstützte Datenbanken: MariaDB, MongoDB, InfluxDB und PostgreSQL. UI- und Visualisierungstools wie Grafana oder Apache sind einsetzbar. Home-Automation-Kompatibilität: OpenHAB, FHEM, Home Assistant, IO Broker. Cloud-Konnektivität über MQTT, HTTPS, Azure IoT und Standard-Webservices wird unterstützt. Die Plattform kann auch für VPN/Router-Lösungen (OpenWrt, OpenRouter, OpenVPN, WireGuard), Multimedia (KODI) und industrielle SPS-Lösungen (CODESYS) verwendet werden.

LED-Streifen und Varianten
Steuert bis zu 12 Konstantspannungs-LED-Streifen, konfiguriert als 12 PWM-Ausgänge in 4 Gruppen. Versionen mit zweitem Ethernet-Port oder integriertem LTE-Modem für Remote-/Cloud-Kommunikation sind verfügbar. Hinweis: Nicht alle Optionskombinationen sind technisch möglich; prüfen Sie die Produktdetails für Bestellnummern und auswählbare Kombinationen.

Technische Daten

• Handelsname: C4-LED stripes PWM
• Serie / Modell: C4
• Referenz: RESI-C4-A-4LED-2GB
• Produkt-ID: 25
• Ausgänge: 12 × PWM-Ausgänge (in 4 Gruppen)
• RAM-Optionen: 2 GB (Standard), 4 GB, 8 GB
• Erweiterungsoptionen: keine / 2. Ethernet / LTE-Modem
• Netzteil: 12–48 Vdc (Weitbereich)
• Montage: Hutschienen- und Wandmontage; passend für 45 mm Frontplattenausschnitt
• Compute Module: Raspberry Pi Compute Module 4 (Micro HDMI, Ethernet, 2×USB 2.0, SD-Karte mit Linux)
• Serielle Schnittstellen: /dev/ttyACM0 (ASCII), /dev/ttyACM1 (MODBUS/RTU), RS485 via USB → /dev/ttyACM2
• Software: Standard-Raspberry-Pi-Linux-Distribution; unterstützt Node-RED, NodeJs, Python, Java, JavaScript, C#, C++, Scratch, MariaDB, MongoDB, InfluxDB, PostgreSQL, Grafana, Apache, OpenHAB, FHEM, Home Assistant, IO Broker, MQTT, HTTPS, Azure IoT, AWS Webservices
• Verfügbare Menge (Seite): 10
• Preis (zzgl. MwSt.): EUR 373.40
