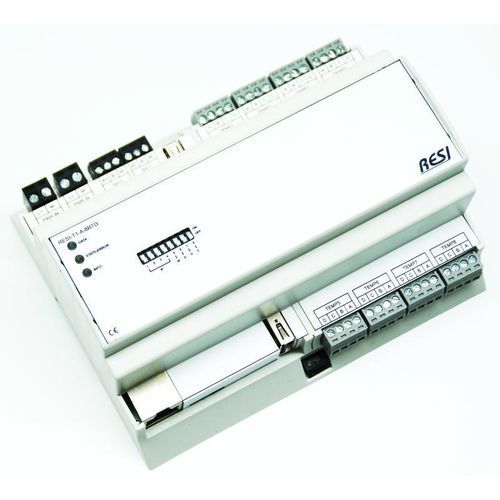

Analoges Eingangsmodul RESI-C4-A-8RTD-2GB

digitalEthernetRS-485

NUTZEN SIE DIE LEISTUNG DES Raspberry Pi® Compute Module 4 IN IHREN LÖSUNGEN
RESI verwendet Raspberry Pi®-Produkte seit dem Compute Module 3 und hat tausende Controller in Projekten installiert. Das Ergebnis ist ein IoT-Controller in Industriequalität, basierend auf dem Raspberry Pi® Compute Module 4.

WAS IST ANDERS?
Das Compute Module 4 Board wurde in ein Industriegehäuse für DIN-Schienen- und Wandmontage integriert. Verfügbare Gehäusegrößen: 4MU, 8MU und 12MU. C4-Controller passen in Standard-Schaltschränke mit 45 mm Frontausschnitt. Integriertes Weitbereichsnetzteil (12–48 VDC). Ein ARM®-Coprozessor wurde hinzugefügt, der die serielle RS485-Schnittstelle und zeitkritische Aufgaben verwaltet. Funktionen des Coprozessors: eindeutige 96-Bit-Seriennummer, 2 kB ferromagnetisches RAM für persistente Werte, RTC mit Stützkondensator, Status-LEDs und DIP-Schalter für Software-Nutzung. Standardfunktionen des Compute Module 4: 1×Micro HDMI, 1×Ethernet, 2×USB 2.0, RAM-Optionen 2/4/8 GB, 32 GB SD-Card mit Linux OS.

EINGEBAUTE EIN- UND AUSGÄNGE!
Verschiedene Versionen mit integrierten IOs sind verfügbar. Der ARM®-Coprozessor verarbeitet diese IOs intern, sodass die Software nur eine serielle Schnittstelle zur Steuerung benötigt. Kommunikationsschnittstellen (Beispiele):

• /dev/ttyACM0 – Kommunikation mit einfachem ASCII-Textprotokoll
• /dev/ttyACM1 – Kommunikation mit MODBUS/RTU-Master-Protokoll

Es sind auch Versionen mit Relaisausgängen verfügbar. Spezielle IOs: LED-Streifen-Ausgang, Temperatursensoreingänge, Jalousien- und Rollladensteuerung.

UNIVERSELLE ANALOGE EIN- ODER AUSGÄNGE (AIOX)
Verfügbar mit 4, 8 oder 16 Kanälen. Jeder Kanal kann individuell konfiguriert werden. Mögliche Konfigurationen:

• Analoger Eingang: 0/2–10 V oder 0/4–20 mA
• Analogausgang: 0/2–10 V oder 0/4–20 mA
• Widerstandsmessung: 0 bis 1 MOhm
• RTD-Eingang: PT100, PT1000, NI100-DIN43760
• Digitaler Eingang: 24 V DC oder Trockenkontakt

WIE WIRD DIE SERIELLE SCHNITTSTELLE GENUTZT?
Der ARM®-Coprozessor bildet die RS485-Schnittstelle über USB auf eine serielle Schnittstelle ab. Beispiel:

• /dev/ttyACM2 – native serielle Schnittstelle (RS485 via USB), Richtungsumschaltung für RS485 erfolgt durch den Coprozessor

WELCHE SOFTWARE?
Wird mit einer Standard-Raspberry-Pi-Linux-Distribution geliefert. Unterstützte und empfohlene Open-Source-Software und Tools (Beispiele):

• Node-RED, NodeJs
• Python, Java, JavaScript, C#, C++
• HTML, Scratch
• Datenbanken: MariaDB, MongoDB, InfluxDB, PostgreSQL
• Visualisierung: Grafana, Apache
• Home Automation: OpenHAB, FHEM, Home Assistant, ioBroker
• Cloud/Kommunikation: MQTT, HTTPS, Azure IoT, AWS Webservices
• VPN / Router: OpenWrt, OpenRouter, OpenVPN, WireGuard
• Multimedia: KODI
• SPS/Runtime: CODESYS

DIESE VERSION?
Lesen Sie die tatsächliche Temperatur von bis zu 8 RTD-Sensoren mit dem IoT-Controller auf Basis des Compute Module 4. Optionale Varianten: zweite Ethernet-Schnittstelle oder integriertes LTE-Modem für Fernkommunikation. Verkabelung der Temperatursensoren: 2-, 3- oder 4-adrig. Unterstützte Sensortypen: PT100, PT1000, NI100-DIN43760.

Technische Spezifikationen

• Produktserie: C4 (RPI Compute Module 4 basierte Controller)
• Artikel-Nr. (Referenz): RESI-C4-A-8RTD-2GB
• Ausgewählte Standardkonfiguration: 8x RTD Eingänge (2/3/4-Leiter)
• RAM-Option (ausgewählt): 2 GB (weitere Optionen: 4 GB, 8 GB)
• Weitbereichsnetzteil: 12–48 V DC
• Gehäuse: Industriegehäuse für DIN-Schiene und Wandmontage (4MU / 8MU / 12MU)
• ARM®-Coprozessor: RS485-Management, 96-Bit-Seriennummer, 2 kB ferromagnetisches RAM, RTC mit Stützkondensator, Status-LEDs, DIP-Schalter
• Standardanschlüsse des Compute Module 4: 1×Micro HDMI, 1×Ethernet, 2×USB 2.0
• Speicher: 32 GB SD-Card mit Linux OS (Standardlieferung)
• IO-Optionen: digitale Ein-/Ausgänge, Relaisausgänge, LED-Streifen-Ausgang, Jalousiensteuerung, Temperatursensor-Eingänge
• AIOX: 4 / 8 / 16 Kanäle, konfigurierbar (Analogein-/ausgang, mA/V, Widerstand, RTD, digital)
• Serielle Schnittstellen-Mapping: dev/ttyACM0 (ASCII), dev/ttyACM1 (MODBUS/RTU Master), dev/ttyACM2 (RS485 via USB)
• Max. RTD-Kanäle in vorgestellter Version: 8 RTD-Sensoren
• Sensorverkabelung: 2-, 3- oder 4-adrig
• Unterstützte Sensortypen: PT100, PT1000, NI100-DIN43760
• Preis (ohne MwSt.) für die konfigurierte Variante: 524.30 EUR
• Hinweis: Nicht alle Kombinationen sind technisch möglich; Artikel- und Bestellnummern der jeweiligen Konfiguration beachten
