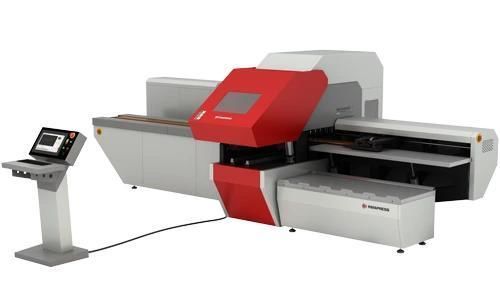

Stromschienen-Bearbeitungszentrum / Schneid HBC-CP200

Stanzenstationärelektrohydraulisch

Übersicht
Die HBC-CP200 ist eine 2‑in‑1 Maschine zum Schneiden und Stanzen von Sammelschienen, ausgelegt für Kupfer‑ und Aluminiumsammelschienen bis zu 200 × 20 mm. Sie kombiniert getrennte Stanz‑ und Schneidstationen ohne Biegestation und ist für kontinuierliche, leistungsstarke Produktion mit zwei Bedienern konzipiert.

Funktionen und Hauptmerkmale

• Hauptfunktionen: Schneiden und Stanzen (keine Biegestation)
• Maximale Kapazität: 200 × 20 mm (Kupfer & Aluminium)
• Max. Stanzwerkzeug / Lochdurchmesser: Ø26 mm
• Zwei separate Hydraulikaggregate für unabhängigen Stanz‑ und Schneidbetrieb zur Vermeidung von Engpässen
• Ausgelegt für den gleichzeitigen Einsatz von 2 Bedienern
• Positionierungsvarianten: Programmierbarer Längenanschlag (ES) oder manueller Anschlag (EH)
• Laser‑Zentriersucher zur Lochpositionierung
• Fußpedal für den Automatikbetrieb
• Seitenrollen / Rolltische zur Erleichterung des Materialtransports
• Industry‑4.0‑fähige Steuerung und Automatisierungsoptionen

Leistung & Hydraulik
Gesamtleistung: 8,5 kW; Betriebsdruck hydraulisch: 200 bar; Hydraulikölkapazität: 60 L (Hydraulic Oil H68). Standardstromversorgung: 380 V AC Drehstrom, 50 Hz.

Maschine & Betrieb
Auf fester Grundplatte montiert für eine stabile, dauerhafte Aufstellfläche, geeignet für Dauerbetrieb. Rolltische erleichtern die Handhabung breiter/geschäumter Sammelschienen. Zwei Anschlagkonfigurationen sind verfügbar (ES programmierbar, EH manuell). Das endgültige Maschinengewicht und die verbindlichen Abmessungen sind in der technischen Dokumentation bei Bestellung/Fertigung zu bestätigen.

Zusätzliche Hinweise
Für hohe Ströme und große Schaltanlagen ausgelegt, wenn breite und dicke Sammelschienen bearbeitet werden müssen. Die Trennung der Hydraulikaggregate für Stanzen und Schneiden verhindert einen gemeinsamen Engpass und stabilisiert den Durchsatz bei großen Querschnitten.

Technische Daten / Spezifikationen

• Modell: HBC-CP200 (Varianten EH / ES)
• Funktionen: Schneiden + Stanzen (keine Biegestation)
• Max. Kapazität (Sammelschiene): 200 × 20 mm
• Materialien: Aluminium und Kupfer
• Max. Stanzwerkzeug / Lochdurchmesser: Ø26 mm
• Positionierungsanschlag: Manuell (EH) / Programmierbarer Anschlag (ES)
• Nennspannung: 380 V AC (Drehstrom)
• Gesamtleistung: 8,5 kW
• Frequenz: 50 Hz
• Betriebsdruck: 200 bar
• Hydrauliköl: 60 L (Hydraulic Oil H68)
• Hydrauliksystem: Zwei separate Aggregate für Stanzen und Schneiden
• Benötigte Bediener: 2
• Montageart: Feste Grundplatte / Bodenmontage
• Abmessungen (L×B×H) angegeben: 245 × 148 × 180 cm (Einheiten und Endwerte in techn. Dokumentation bestätigen)
• Maschinengewicht: Wird nach Fertigung bestätigt
• Industry‑Readiness: Industry 4.0‑fähige Funktionen (programmierbarer Anschlag, automatisierbare Steuerung)
