Stromschienen-Bearbeitungszentrum / Schneid HBC-CP160 ES/EH

Stanzenelektrohydraulisch

Übersicht

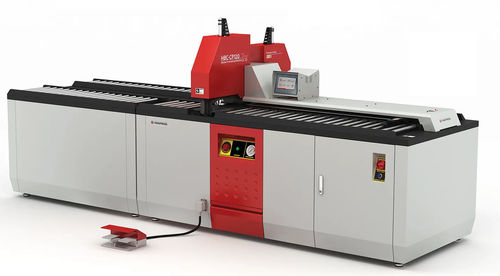

Die HBC-CP160 ES/EH ist eine spezialisierte Schneid‑ und Stanzmaschine für Sammelschienen (ohne Biegeeinheit) für Kupfer‑ und Aluminium‑Sammelschienen bis 160 × 15 mm. Sie verfügt über getrennte Stanz‑ und Schneidstationen, die von unabhängigen doppeltwirkenden Hydraulikaggregaten angetrieben werden, sodass parallele Operationen möglich sind. Die Maschine ist Industry‑4.0‑fähig und für Starkstromverteilung sowie die Produktion großer Schaltanlagen vorgesehen.

Hauptvorteile

• Schneiden und Stanzen laufen parallel über zwei unabhängige Aggregate zur Verkürzung der Zykluszeiten
• Verarbeitet breite/schwere Sammelschienen bis 160 × 15 mm für Starkstromanwendungen
• ES‑Variante: automatische, programmierbare Längenanschlag mit 20 Positionen (absolut oder inkrementell)
• EH‑Variante: manueller Anschlag für direkte Bedienung
• Optionaler Laser‑Zentrierfinder (Laserpointer) und Fußpedal für Automatikbetrieb
• Seitliche Rollen erleichtern die Materialzuführung und verbessern die Bedienerergonomie
• Standardmäßig Rundmatrizen M6–M18; ovale und rechteckige Matrizen auf Anfrage

Funktionsweise
Die Anlage verwendet zwei separate doppeltwirkende Hydraulikaggregate, die mit einem Betriebsdruck von 230 bar arbeiten, sodass Stanzen und Schneiden gleichzeitig möglich sind. Die kombinierte Antriebsleistung beträgt 4,5 kW. Das 230‑bar‑System gewährleistet sauberes Stanzen und Schneiden dickerer Kupfer‑ und Aluminiumprofile. Dieses Modell enthält keine Biegeeinheit und ist ausschließlich für Schneiden und Stanzen konzipiert.

Bedienerrelevante Merkmale

• Rollen: Rollen an beiden Seiten des Stanzers erleichtern Zuführung und Ausrichtung der Sammelschienen
• Fußpedal: Steuert die Bewegung des Hydraulikarmes und löst automatische Zyklen aus
• Stanzstation: Stanzt Kupfer‑ und Aluminium‑Sammelschienen bis 160 × 15 mm mit sauberen Löchern
• Schnittstation: Schneidet Sammelschienen bis 160 × 15 mm mit präziser Zentrierführung

Anwendungen
Entwickelt für Hersteller von Starkstromverteilungen, großen Schaltanlagen und Schaltschränken, die hochvolumiges Stanzen und Schneiden von Kupfer‑ und Aluminium‑Sammelschienen bis 160 × 15 mm benötigen.

Technische Daten

• Modell: HBC-CP160 ES/EH
• Funktionen: Schneiden + Stanzen (gleichzeitiger Betrieb möglich)
• Maximale Sammelschienen‑Kapazität: 160 × 15 mm
• Max. Matrizen/Loch‑Durchmesser: Ø20 mm
• Matrizen: Rundmatrizen M6–M18 Standard; oval und rechteckig auf Anfrage
• Material: Kupfer & Aluminium
• Positionierung (Anschlag): ES = automatische programmierbare Anschlag (20 Positionen, absolut/inkrementell); EH = manueller Anschlag
• Nennspannung: 380 V AC (3‑Phasen)
• Gesamtleistung: 4,5 kW (kombiniert)
• Betriebsdruck: 230 bar
• Hydrauliköl‑Kapazität: 60 L (ISO VG 68 empfohlen)
• Frequenz: 50 Hz
• Maschinengewicht: 980 kg
• Erforderliche Bediener: 2 (gleichzeitiger Betrieb möglich)
• Industry 4.0‑fähig: Ja
• Montageart: Bodenaufstellung
• Abmessungen (L × B × H): 245 × 110 × 167 cm
