Stromschienen-Bearbeitungszentrum / Stanzen HBC-A200

SchneidFaltenmobil

Übersicht

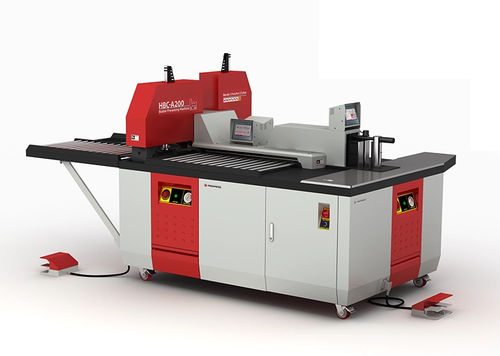

Die HBC-A200 ist eine kompakte Sammelschienen-Bearbeitungsmaschine, die Schneiden, Stanzen und Biegen von Kupfer- und Aluminiumschienen bis zu 200 × 20 mm ausführt. Das Gerät integriert drei unabhängige Stationen (Schneiden, Stanzen, Biegen), wird von einem 12,5-kW-Hydraulikaggregat bei bis zu 200 bar angetrieben und ist fahrbar auf Rädern ausgeführt. Zielgruppe sind Schaltschrankbauer, Sammelschienenmontagebetriebe und Hersteller von Verteilerschränken.

Hauptfunktionen

• Prozesse: Schneiden + Stanzen + Biegen in einer Maschine
• Maximale Kapazität: 200 × 20 mm (Kupfer und Aluminium)
• Hydraulik: 12,5 kW Aggregat, Betriebsdruck 200 bar
• Stanzkapazität: Löcher bis Ø26 mm an bis zu 14 Werkzeugstationen
• Paralleles 3‑Stationen‑Layout für bis zu 3 unabhängige Bediener
• Mobil auf Rädern für einfaches Versetzen
• Geeignet für Schaltschrankbauer und Hersteller von Verteilern

Umformen und Produktion
Die Maschine unterstützt Flachbiegungen, Kanten- und Stufenformung (Z-Typ) mit Formköpfen für Schienen bis 200 × 20 mm und einem maximalen Biegewinkel von 70°. Sie liefert präzise Schnitte, zuverlässige Formfreigabe und ist ausgelegt, Nacharbeit (Neubohren, Nachschneiden) zu minimieren.

Stromversorgung & Hydraulik

• Nennspannung: 380 V AC (Dreiphasig)
• Gesamtleistung: 12,5 kW
• Betriebsdruck: 200 bar
• Frequenz: 50 Hz
• Hydraulikölvolumen: 70 L

Maschine & Betrieb

• Modellbezeichnung: HBC-A200 / HBC-A200-ES / HBC-A200-EH
• Max. Stanz-/Lochdurchmesser: Ø26 mm
• Werkzeugstationen (Stanzen): bis zu 14
• Max. Biegeradius (Standard-Mobilform): 14
• Max. Biegewinkel: 70°
• Positionieranschlag: Manuell / Automatisch
• Benötigte Bediener: bis zu 3 (je eine Station)
• Montageart: auf Rädern (mobil)
• Maschinengewicht: 1700 kg
• Abmessungen L × B × H: 225 × 148 × 187 cm

Anwendungen & Vorteile

• Ersetzt separate Schnitt-, Stanz- und Biegeeinrichtungen durch eine Maschine
• Paralleler Arbeitsablauf reduziert Leerlaufzeiten und erhöht den Durchsatz
• Keine Maschinenwechsel beim Wechsel zwischen Kupfer und Aluminium innerhalb der spezifizierten Kapazität
• Ausgelegt für kontinuierliche Produktion in Schaltschrank‑ und Verteilerfertigung

Technische Daten

• Modell: HBC-A200 / HBC-A200-ES / HBC-A200-EH
• Max. Kapazität (B × S): 200 × 20 mm
• Material: Aluminium & Kupfer
• Funktionen: Schneiden, Stanzen, Biegen (simultan)
• Max. Stanz-/Lochdurchmesser: Ø26 mm
• Werkzeugstationen: bis zu 14
• Hydraulikaggregat: 12,5 kW, 200 bar
• Nennspannung: 380 V AC
• Frequenz: 50 Hz
• Hydraulikölvolumen: 70 L
• Maschinengewicht: 1700 kg
• Bediener: bis zu 3
• Montage: fahrbar auf Rädern
• Abmessungen L×B×H: 225 × 148 × 187 cm
• Max. Biegewinkel: 70°
• Max. Biegeradius (Standard-Mobilform): 14
