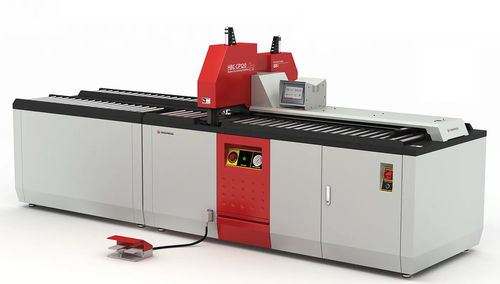

Stromschienen-Bearbeitungszentrum / Stanzen HBC-CP120

Schneidstationärelektrohydraulisch

Übersicht
Die HBC-CP120 ist eine spezialisierte Schneid- und Stanzmaschine für Sammelschienen aus Kupfer und Aluminium bis 120 × 12 mm. Sie kombiniert Scheren und Lochstanzen in einer Einheit mit zwei unabhängigen Hydraulikaggregaten, so dass beide Vorgänge gleichzeitig ausgeführt werden können. Zwei Konfigurationen sind verfügbar: ES (automatisch mit programmierbarem Anschlag) und EH (manueller Anschlag).

Hauptvorteile

• Gleichzeitiges Schneiden und Stanzen mit separaten Hydraulikaggregaten zur Erhöhung des Durchsatzes.
• Sauberes, gratfreies Schneiden und präzises Stanzen für Sammelschienen bis 120 × 12 mm.
• ES-Version mit programmierbarem Anschlag bis zu 20 Positionen (absolut oder inkrementell) für Wiederholgenauigkeit; EH mit manuellem Anschlag.
• Industry‑4.0‑fähig für Überwachung und Integration in automatisierte Produktionslinien.
• Laser-Zentriersystem, Rollen zur Erleichterung der Schienenbewegung und Fußpedal für automatische Zyklussteuerung.

Funktionselemente (Hotspots und Stationen)

• Rollen: an beiden Seiten des Stanzers angebracht, erleichtern Handhabung und Zuführung der Schienen.
• Fußpedal: steuert den Hydraulikarm für den Automatikbetrieb.
• Stanzstation: Stanzstation für kreisförmige, ovale oder rechteckige Löcher innerhalb der Maschinenkapazität.
• Schnittstation: Scher-/Schnittstation entsprechend der Maschinenkapazität für saubere Schnitte.

Technische Informationen — Beschreibung
Die Maschine ist um zwei separate doppeltwirkende Hydraulikaggregate (jeweils eines pro Funktion) aufgebaut, sodass Schneiden und Stanzen gleichzeitig erfolgen können. Ein Laser-Zentriergerät verbessert die Lochausrichtung und beschleunigt das Einrichten. Kreisförmige Matrizen von M6 bis M18 sind verfügbar; ovale und rechteckige Matrizen optional. Das Hydrauliksystem arbeitet bei 200 bar und benötigt etwa 60 L Hydrauliköl (ISO VG 68). Das Design ist für Dauerproduktion ausgelegt und bietet automatische Positionierung (ES) oder einen einfachen manuellen Anschlag (EH).

Hinweise von der Seite (mehrere auf der Seite angegebene Werte)
Auf der Quellseite werden zwei unterschiedliche Leistungsangaben gezeigt: Eine kleine Spezifikationskarte gibt die Gesamtleistung mit 3,5 kW an, während ein Q&A-Eintrag 1 × 11 kW aufführt. Diese abweichenden Werte erscheinen auf der Originalseite; konsultieren Sie die offizielle technische Dokumentation oder das Datenblatt, um die genaue Leistungsangabe zu bestätigen.

Technische Daten

• Modell: HBC-CP120 (ES / EH)
• Funktion: Schneiden + Stanzen (simultan)
• Max. Kapazität (Schiene): 120 × 12 mm
• Materialien: Kupfer und Aluminium
• Max. Matrizen-/Lochdurchmesser (Karte): Ø20 mm
• Matrizenbereich: Kreisförmige Matrizen M6 – M18; ovale und rechteckige Matrizen optional
• Positionierung (Anschlag): Automatisch (ES) programmierbarer Anschlag bis zu 20 Positionen — absolut oder inkrementell; Manuell / handlicher Anschlag (EH)
• Leistung (kleine Spezifikationskarte): 3,5 kW
• Leistung (Q&A-Eintrag auf der Seite): 1 × 11 kW (separat auf der Seite aufgeführt)
• Nennspannung: 380 V AC
• Motorkonfiguration: Doppelmotor / doppelte Hydraulikaggregate
• Frequenz: 50 Hz
• Betriebsdruck (Hydraulik): 200 bar
• Hydraulikölkapazität/-typ: 60 L (ISO VG 68)
• Benötigte Bediener: 2
• Maschinengewicht: 980 kg
• Montageart: Bodenbefestigung
• Abmessungen (L×B×H): 245 × 110 × 167 cm
• Industry 4.0: Bereit (Überwachungs-/Steuerfähigkeit)
• Wesentliche Zubehörteile / Hilfsmittel: Laser-Zentrierhilfe, Rollen für Schienenbewegung, Fußpedal für automatischen Betrieb
