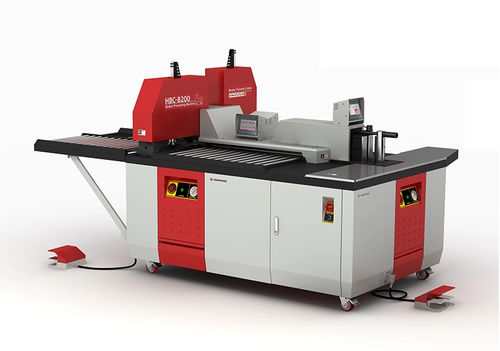

Die HBC-B200 (HBC-B200-ES / HBC-B200-EH) ist eine Maschine zur Bearbeitung von Sammelschienen mit drei Funktionen: Schneiden, Stanzen und Biegen von Kupfer- und Aluminiumsammelschienen bis 200 × 20 mm. Die Einheit integriert eine hydraulische Einheit (12,5 kW) mit 200 bar Nenndruck und ist auf Rollen montiert, um die Maschine in der Werkstatt zu versetzen. Die drei Operationen stehen an derselben Maschine zur Verfügung und werden sequentiell ausgeführt (nicht gleichzeitig).

Hauptfunktionen

• Schneiden: präzise 90°-Schnitte für Sammelschienen bis 200 × 20 mm.
• Stanzen: Löcher bis Ø26 mm mit bis zu 14 Werkzeugstationen.
• Biegen: Biegeformungen bis 70° (Flachbiegen, Kanten- und Stufen/Z-Form) für Schienen bis 200 × 20 mm.

Konstruktion und Einsatz
Die HBC-B200 ist für die kontinuierliche Produktion (50 Hz) ausgelegt und richtet sich an Schaltanlagenmonteure, Schaltschrankbauer und Hersteller von Verteilerschränken. Die einheitliche, fahrbare Station reduziert das Handling zwischen getrennten Maschinen, indem Schneiden, Stanzen und Biegen sequenziell zusammengefasst werden, was den Produktionsfluss verbessert und Nacharbeit minimiert.

Steuerungen und Bedienmerkmale

• Digitale Steuerungen für Biege-, Stanz- und Schneidstationen zur Programmierung von Abläufen und zur Sicherstellung reproduzierbarer Ergebnisse.
• Programmierbarer Längenanschlag für genaue Positionierung von Löchern und Schnitten (programmierbar für 20 Positionen).
• Positionieranschlag: manuelle / automatische Auswahl.

Hydraulik und Leistung

• Hydraulikaggregat: Gesamtleistung 12,5 kW.
• Betriebsdruck: bis 200 bar.
• Hydraulikölvolumen: 70 L.
• Frequenz: 50 Hz.
• Nennspannung: 380 V AC, dreiphasig.
• Optionen/Konfiguration: in bestimmten Varianten mit mehreren Hydraulikaggregaten erhältlich.

Betrieb und Handling

• Benötigte Bediener: 1–2 Personen je nach Arbeitsablauf.
• Montageart: fahrbare Basis auf Rollen.
• Werkzeuge: bis zu 14 Werkzeugstationen für das Stanzen.
• Max. Werkzeug-/Lochdurchmesser: Ø26 mm.

Geeignete Materialien
Kupfer- und Aluminiumsammelschienen bis 200 × 20 mm (Breite × Stärke).

Anwendungen
Geeignet für Schaltanlagenmonteure, Schaltschrankbauer und Hersteller von Verteilerschränken, die integriertes Schneiden, Stanzen und Biegen in einer kompakten, mobilen Maschine benötigen.

Technische Daten

• Modellbezeichnung: HBC-B200 (auch als HBC-B200-ES / HBC-B200-EH bezeichnet).
• Maximale Bearbeitungskapazität: 200 × 20 mm (B × T).
• Funktionen: Schneiden + Stanzen + Biegen (sequentiell, nicht gleichzeitig).
• Gesamtleistung: 12,5 kW.
• Nennspannung: 380 V AC, dreiphasig.
• Frequenz: 50 Hz.
• Betriebsdruck (hydraulisch): 200 bar.
• Hydraulikölvolumen: 70 L.
• Max. Matrizen-/Lochdurchmesser: Ø26 mm.
• Werkzeugstationen: 14 verfügbare Stationen zum Stanzen.
• Max. Biegewinkel: 70°.
• Max. Biegeradius (standard mobile Matrize): 14 (Herstellerangabe).
• Materialkompatibilität: Kupfer & Aluminium.
• Positionieranschlag: Manuell / Automatisch; programmierbarer Längenanschlag (20 Positionen).
• Maschinengewicht: 1700 kg.
• Montage: Fahrbare Basis (mobil).
• Abmessungen (L×W×H): 225 × 148 × 187 cm.
• Benötigte Bediener: 1–2 Personen.
