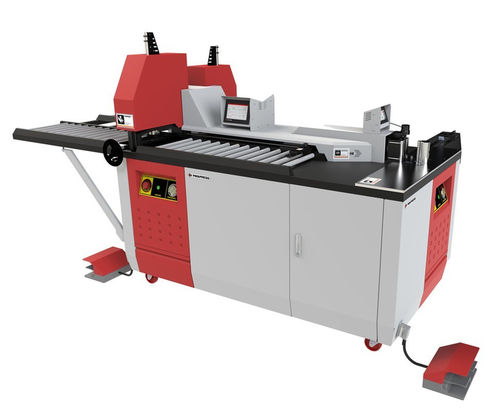

Stromschienen-Bearbeitungszentrum / Stanzen HBC-B120

SchneidFaltenmobil

Übersicht
Die HBC-B120 ist eine kompakte Sammelschienen-Bearbeitungsmaschine mit einem Hydraulikaggregat, die nacheinander Schneiden, Stanzen und Biegen an Kupfer- und Aluminium-Sammelschienen bis zu 120 × 12 mm ausführt. Das Einzelaggregat reduziert Platzbedarf und Investitionskosten und eignet sich für Werkstätten mittlerer Losgrößen oder als Einstiegs-Sammelschienenlinie.

Hauptfunktionen

• Schneiden — geführte Schneidstation für saubere Schnittflächen
• Stanzen — Stanzstation mit Laser-Zentrierhilfe, Standardstempel M6–M18
• Biegen — Biegestation mit Messsystemen zur Winkel- und Hubsteuerung

Maschinenstationen & Steuerung

• Biegestation — bewegliche Backe mit Rollenplatte zur Verringerung von Markierungen; Linearecoder und optionaler Rotationsencoder
• Stanzstation — Laser-Zentrierpunkt und austauschbare Werkzeuge (rund, oval, rechteckig)
• Schneidstation — zentrierte Führungen für präzisen Schnitt
• Digitale Steuerungen (ES-Variante) — programmierbarer Anschlag und Prozessrezepte für Schneiden, Stanzen und Biegen
• Hydraulikaggregat — eine Einheit treibt die Stationen nacheinander an; fahrbare Basis für Positionierung

Varianten

• EH — manuelle Positionierung und vereinfachte Bedienung für Einzelstücke und wechselnde Aufträge
• ES — programmierbarer Anschlag und digitale Steuerungen für höhere Wiederholgenauigkeit und teilautomatisierten Betrieb

Betriebliche Vorteile

• Kapazität bis 120 × 12 mm auf Cu/Al bei geringeren Anschaffungs- und Betriebskosten gegenüber Mehraggregat-Systemen
• Reduzierter Strombedarf und kompakte Bauweise geeignet für kleinere Werkstätten
• Fahrbare Basis zur leichteren Positionierung
• Industrie 4.0-fähig — Rückmeldungen und Fernüberwachung möglich (Option)
• Ausgelegt für 1–2 Bediener

Technische Daten

• Modell: HBC-B120 (EH / ES)
• Funktionen: Schneiden + Stanzen + Biegen (einzeln nacheinander)
• Max. Kapazität: 120 × 12 mm (Kupfer / Aluminium)
• Material: Kupfer & Aluminium
• Max. Stempel-/Lochdurchmesser: Ø20 mm (Standardstempel M6–M18)
• Max. Biegeradius (Standardmatrize): 12 mm
• Positionierung (Anschlag): Manuell (EH) / Automatisch programmierbar (ES)
• Nennspannung: 380 V AC
• Gesamtleistung: 2 kW
• Frequenz: 50 Hz
• Betriebsdruck: 200 bar
• Hydraulikölvolumen: 30 L
• Maschinengewicht: ~840 kg
• Benötigte Bediener: 1–2
• Montageart: Fahrbare Basis mit Rädern
• Abmessungen (L × B × H): 200 × 110 × 174 cm
• Industrie 4.0: Ja (Kommunikationsoption)
