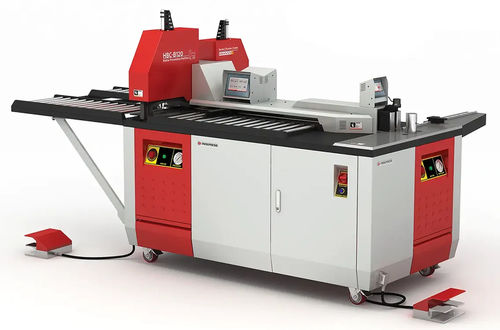

Stromschienen-Bearbeitungszentrum / Schneid HBC-B160

StanzenFaltenmobil

Übersicht
Die HBC-B160 ist eine kompakte Type-B-Maschine zum Schneiden, Stanzen und Biegen von Sammelschienen aus Kupfer und Aluminium bis 160 × 15 mm. Ein einzelnes Hydraulikaggregat versorgt die Stationen sequenziell. Varianten: ES (programmierbarer Anschlag) und EH (manueller Anschlag).

Hauptfähigkeiten

• Bearbeitet Kupfer- und Aluminiumsammelschienen bis 160 × 15 mm (Breite × Stärke).
• Drei Funktionen: Schneiden, Stanzen und Biegen im sequentiellen Betrieb (eine Station nach der anderen).
• Ein Hydraulikaggregat (Typ-B) treibt die Stationen sequenziell an, was die Anschaffungs- und Betriebskosten gegenüber simultanen Antrieben senkt.
• Positioniergenauigkeit ±0,1 mm und programmierbare Anschläge (bis zu 20 Positionen) für Wiederholgenauigkeit.
• Siemens PLC & HMI und Industrie‑4.0‑Vorbereitung für Überwachung und Automatisierungsintegration.
• Hydraulikkomponenten: Duplomatic Pumpen und Ventile; hydraulischer Motor in der Dokumentation referenziert.

Funktionale Stationen (Schlüsselpunkte)

• Biegeeinheit — sequentielles Biegen von Sammelschienen bis 160 × 15 mm mit wiederholbarer Winkelsteuerung.
• Stanzeinheit — sequentielles Stanzen mit austauschbaren Stempeln; max. Matrizen-/Lochdurchmesser Ø20 mm.
• Schnitteinheit — Präzisionsschnitt für saubere Kanten und wiederholbare Längen.
• Digitale Steuerungen — getrennte Steuerungen für Biege- bzw. Stanz-/Schnittstation zur Programmierung von Abläufen und Längen.
• Hydraulikaggregat — eine Einheit versorgt alle Stationen sequenziell.

Wichtige Maschinendaten

• Maximale Bearbeitungskapazität: 160 × 15 mm (Breite × Stärke).
• Gesamtleistung (angegeben): 3 kW; hydraulischer Motor referenziert 2,2 kW.
• Max. Matrizen-/Lochdurchmesser: Ø20 mm.
• Max. Biegeradius (standard mobile Matrize): 14 mm.
• Positioniergenauigkeit: ±0,1 mm; programmierbare Anschläge bis 20 Positionen.
• Hydraulik: Duplomatic Pumpen & Ventile; Betriebsdruck 230 bar; Hydraulikölkapazität 30 L.
• Steuerung: Siemens PLC und HMI; Industrie‑4.0‑ready.
• Nennspannung / Frequenz: 380 V AC / 50 Hz.
• Maschinengewicht: 840 kg; Grundfläche (L × B × H): 200 × 110 × 174 cm.
• Bediener: 1–2; fahrbar auf Rädern für Werkstattumlagerung.

Konstruktion & Betrieb

• Type-B Ein-aggregat-Design: sequentieller Betrieb, ein Bediener kann die Maschine steuern (typisch 1–2 Bediener für Be- und Entladung).
• Positioniersysteme: 3.600-Impuls Drehencoder und 5 μm lineare Skala für präzise, markenfreie Biege- und Stanzwinkel in Serien.
• Fahrwerk auf Rädern für flexible Werkstattaufstellung.
• Industrie‑4.0‑Konnektivität über Siemens PLC/HMI für Datenerfassung und Fernüberwachung.

Varianten und optionale Ausrüstung

• HBC-B160-ES: ES-Variante mit programmierbarem Längenanschlag (automatischer Anschlag).
• HBC-B160-EH: EH-Variante mit manuellem Anschlag.
• Optional: Laser-Zentrumsfinder, spezielle Stempelprofile (oval/rechteckig), Sonderbiegewalzen (gestuft, Kanten-, Torsionswerkzeuge), Upgrade programmierbarer Anschlag.

Technische Daten

• Modell: HBC-B160 (Varianten HBC-B160-ES / HBC-B160-EH).
• Funktionen: Schneiden, Stanzen, Biegen (sequentiell).
• Bearbeitete Materialien: Kupfer- und Aluminiumsammelschienen.
• Max. Kapazität: 160 × 15 mm.
• Max. Matrizen-/Lochdurchmesser: Ø20 mm.
• Max. Biegeradius (standard mobile Matrize): 14 mm.
• Positioniergenauigkeit: ±0,1 mm; programmierbare Anschläge bis 20 Positionen.
• Positioniersysteme: 3.600 Impulse/Umdrehung Encoder + 5 μm lineare Skala.
• Hydraulik: Duplomatic Pumpen & Ventile; Druck 230 bar; Öl 30 L.
• Elektrische Leistung: 3 kW (Referenz hydraulischer Motor 2,2 kW).
• Spannung/Frequenz: 380 V / 50 Hz.
• Gewicht: 840 kg.
• Abmessungen (L×B×H): 200 × 110 × 174 cm.
• Bedieneranzahl: 1–2.
