Einführung

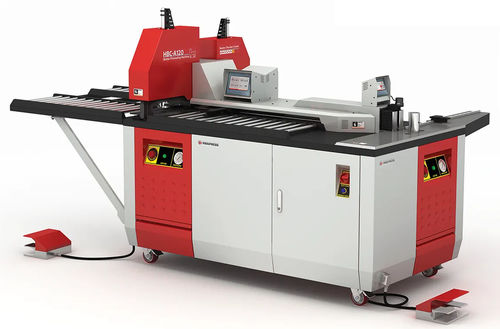

PAYAPRESS HBC-A120 ist eine bodenstehende Sammelschienen-Bearbeitungsmaschine, die drei Vorgänge — Schneiden, Stanzen und Biegen — auf einer Plattform vereint. Sie verarbeitet Kupfer- und Aluminiumsammelschienen bis 120 × 12 mm (Breite × Dicke). Drei unabhängige Hydraulikaggregate ermöglichen den parallelen Betrieb von Schneid-, Stanz- und Biegestation für kontinuierlichen Durchsatz. Siemens PLC-Steuerung mit Dual-HMI und Industrie-4.0-Fähigkeit speichert und wiederholt Programme für Serienfertigung.

Merkmale

• Funktionen: Schneiden + Stanzen + Biegen
• Materialien: Kupfer und Aluminium (kein Maschinenwechsel erforderlich)
• Kapazität: Breiten 15–120 mm; Dicken 3–12 mm; max. 120 × 12 mm
• Drei unabhängige Hydraulikaggregate für parallelen Stationsbetrieb
• Doppeltwirkende Hydraulikstanzvorrichtungen für saubere Löcher und zuverlässige Werkzeugfreigabe
• Siemens PLC, Dual-HMI und Programmspeicher; Industrie 4.0-ready

Maschinenstationen / Bedienung

• Biegestation — programmierbare elektronische Steuerung mit Rückfederungskompensation und digitaler Winkelanzeige; drehbare Schutzplatten; optionale Biegewerkzeuge (Stufen-, Kanten-, Verdrehungs- und Endbiegewerkzeuge)
• Stanzeinheit — Laserpointer zur Lochzentrierung; schnell wechselbare Stanzwerkzeuge; bewegliche Abstreifplatte; doppeltwirkende Hydraulik; seitliche Rollen und Führungen
• Schneidstation — kraftvolles Schneiden mit zentrierter Führung für saubere, gratfreie Schnitte; paralleler Betrieb möglich
• Digitale Steuerungen für jede Station zur Sicherstellung von Wiederholgenauigkeit

Varianten

• HBC-A120-ES — programmierbarer (automatischer) Längenanschlag
• HBC-A120-EH — manueller Längenanschlag

Hinweise zur Leistung
Die drei Hydraulikaggregate erlauben einen kontinuierlichen Arbeitsfluss: Während eine Schiene gebogen wird, kann eine andere gestanzt und eine dritte geschnitten werden. Angegebene Kräfte (typisch): Biegen 220 kN; Schneiden 160 kN; Stanzen 160 kN.

Prozess & Kapazität

• Funktionen: Schneiden + Stanzen + Biegen
• Max. Kapazität: 120 × 12 mm
• Max. Matrizen-/Lochdurchmesser: Ø20 mm
• Max. Biegeradius (Standard-Formeinsatz): 12 mm
• Positionierung (Anschlag): Manuell (EH) / Automatisch (ES)

Strom & Hydraulik

• Nennspannung: 380 V AC
• Gesamtleistung: 5 kW (3 × 1,5 kW)
• Frequenz: 50 Hz
• Betriebsdruck: 200 bar
• Hydraulikölvolumen: 70 L (H68 empfohlen)

Maschine & Betrieb

• Maschinengewicht: 900 kg
• Betriebsbediener: bis zu 3 gleichzeitig
• Industrie 4.0-fähig: Ja
• Montageart: Rollen für Umpositionierung
• Abmessungen (L×B×H): 200 × 110 × 174 cm

Technische Daten

• Modell: HBC-A120
• Funktionen: Schneiden, Stanzen, Biegen (drei-in-einem)
• Max. Materialkapazität: 120 × 12 mm (Breite × Dicke)
• Verwendbare Breiten: 15–120 mm
• Verwendbarer Dickenbereich: 3–12 mm
• Max. Matrizen-/Lochdurchmesser: Ø20 mm
• Max. Biegeradius: 12 mm (Standard)
• Stromversorgung: 380 V AC, 50 Hz
• Gesamtleistung: 5 kW
• Betriebsdruck: 200 bar
• Hydrauliköl: 70 L
• Gewicht: 900 kg
• Bedienung: Siemens PLC, Dual-HMI, Programmspeicher
• Varianten: HBC-A120-ES (programmierbarer Anschlag), HBC-A120-EH (manueller Anschlag)
• Typische Anwendungen: Niederspannungsschaltanlagen, Verteilerschränke, Bedienpanels (Bearbeitung von Sammelschienen in Kupfer und Aluminium)
