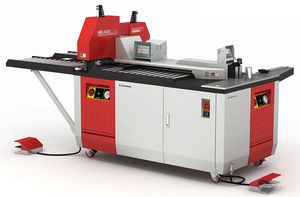

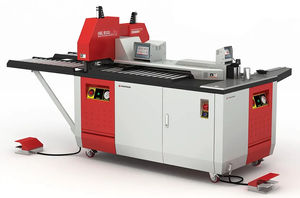

Stromschienen-Bearbeitungszentrum / Schneid HBC series

StanzenFalten

Übersicht
Eine Sammelschienenbearbeitungsmaschine ist eine industrielle Anlage, die in der Herstellung von Schaltanlagen zum Schneiden, Stanzen und Biegen von Kupfer-Sammelschienen eingesetzt wird. Wenn der Strom im Schaltfeld 125 A übersteigt, werden Kupfersammelschienen anstelle von Leitungen verwendet, um hohe Ströme mit minimalem Widerstand zu führen. PAYAPRESS Sammelschienenbearbeitungsmaschinen sind auf Präzision, Wiederholbarkeit und Serienproduktion in Schaltanlagenwerkstätten ausgelegt.

Hauptfunktionen

• Schneiden: präzises Längenschneiden von Kupfersammelschienen.
• Stanzen: hochgenaues Lochstanzen zur Einhaltung elektrischer Anschluss- und Normanforderungen.
• Biegen: Formen der erforderlichen Profile und Konturen für die Montage im Schaltschrank.

Modellreihen und Betriebsarten
Die Produktfamilie PAYAPRESS HBC wird als Reihe von Modellserien angeboten, die an unterschiedliche Werkstattbedürfnisse angepasst sind:

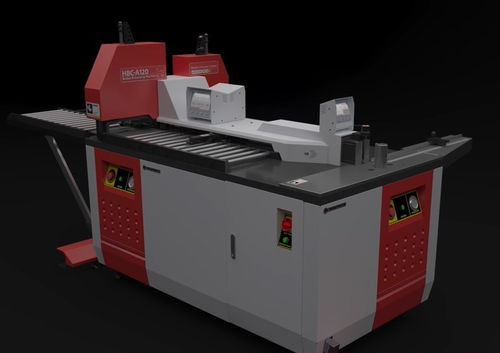

• HBC-A Serie: 3-in-1-Maschinen (Biegen, Schneiden, Stanzen) mit 3 Leistungspacks. Ermöglichen bis zu drei Bedienern die gleichzeitige Arbeit an den drei Stationen ohne gegenseitige Unterbrechung. Beispielmodelle: HBC-A120 (bis 120×12 mm), HBC-A160 (bis 160×15 mm).
• HBC-B Serie: ähnliche konstruktive Auslegung wie die A-Serie, jedoch mit einem einzelnen Leistungspack; der Bediener kann jeweils nur an einer Station arbeiten. Kostengünstige Option für Werkstätten mit begrenztem Budget.
• HBC-CP Serie: Schneid- und Stanzserie mit zwei Leistungspacks, die den gleichzeitigen Betrieb von zwei Stationen ermöglicht. Enthält einen programmierbaren Längenanschlag (unterstützt bis zu 20 programmierbare Positionen) für wiederholgenaue Positionierung von Schnitten und Löchern.
• HBC-BE / HBC-BExxx: dedizierte Biegemaschinen innerhalb der HBC-Baureihe, geliefert mit einem kompletten Satz Biegewerkzeuge für Werkstattanforderungen.

Wesentliche Merkmale

• 3-in-1-Funktionalität (Schneiden, Stanzen, Biegen) in integrierten Modellen zur Reduzierung des Platzbedarfs und zur Straffung des Produktionsflusses.
• Verschiedene Leistungspack-Konfigurationen über die Serien: Mehrfach-Packs für gleichzeitigen Stationsbetrieb (A-Serie), Einzelpack für sequentiellen Betrieb (B-Serie), Doppelpack für gleichzeitigen Betrieb von zwei Stationen (CP-Serie).
• Programmierbarer Längenanschlag (CP-Serie): bis zu 20 programmierbare Positionen für präzise, wiederholbare Schnitte und Lochmuster.
• Biegemöglichkeiten: umfasst eine breite Palette an Werkzeugen (Z-Form, Twist, Kantenbiegen etc.) für komplexe Schaltschrankgeometrien.
• Modellkapazitätsoptionen: übliche Kapazitäten bis 120×12 mm und bis 160×15 mm je nach Modell.
• Auf Präzision ausgelegt: wichtig, wenn Kupfersammelschienen kostspielig sind und strengen Anforderungen von Energieversorgern entsprechen müssen.

Anwendungen
Verwendet von Herstellern von Schaltanlagen und elektrischen Schränken zur Herstellung von Sammelschienen für Schaltschränke mit Nennströmen über 125 A, wodurch eine präzise Fertigung von Schienen für Verteilung, Schaltanlagengehäuse und elektrische Baugruppen ermöglicht wird.

Technische Daten

• Hauptoperationen: Schneiden, Stanzen, Biegen.
• Übliche Sammelschienenabmessungen: bis 120×12 mm und bis 160×15 mm (modellabhängig).
• Serienübersicht: HBC-A (Multi-Power-Pack, gleichzeitiger Betrieb von 3 Stationen), HBC-B (Single-Power-Pack, Einzelstationbetrieb), HBC-CP (Dual-Power-Pack, zwei Stationen gleichzeitig, Schneiden+Stanzen), HBC-BE (auf Biegen ausgerichtete Modelle).
• Programmierbarer Längenanschlag: bis zu 20 programmierbare Positionen (CP-Serie).
• Enthaltene Biegewerkzeuge: Z-Form, Twist, Kantenbiegen und andere werkstatt-spezifische Werkzeuge.
• Bedienerkonfiguration: HBC-A unterstützt drei Bediener gleichzeitig; andere Serien unterstützen wie beschrieben eine oder zwei gleichzeitige Stationen.
• Gestaltungsfokus: hohe Präzision und Wiederholbarkeit zur Einhaltung von Fertigungsstandards für Schaltanlagen.
