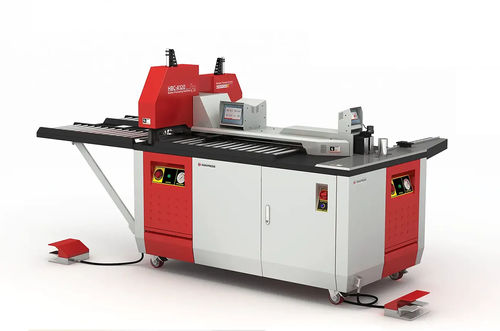

Stromschienen-Bearbeitungszentrum / Falten HBC-A160

StanzenSchneidmobil

Übersicht
Die HBC-A160 ist eine 3-in-1-Busbar-Bearbeitungsmaschine, die Schneiden, Stanzen und Biegen von Kupfer- und Aluminium-Busbars bis 160 × 15 mm in einer kompakten Einheit ausführt. Sie wurde für Schaltgerätemontage, Schaltschrankbauer und Hersteller von Verteilerfeldern entwickelt und ermöglicht parallelen Betrieb über drei unabhängige Stationen mit bis zu drei Bedienern.

Hauptmerkmale

• Drei Funktionen in einer Maschine: Schneiden + Stanzen + Biegen
• Verarbeitung von Kupfer- und Aluminium-Busbars bis 160 × 15 mm (Breite × Dicke)
• Drei unabhängige Hydraulikaggregate (insg. 7 kW) bei 230 bar
• Ermöglicht bis zu drei gleichzeitige Bediener an den drei Stationen
• Programmierbarer automatischer Anschlag mit Lochabstandsgenauigkeit ±0,1 mm
• Bohrlochdurchmesserbereich: Ø4,5–20 mm (Maximale Matrize Ø20 mm)
• Federspannungskompensation und digitale Winkelanzeige am Biegeaggregat
• Siemens PLC mit dualen HMI-Stationen; manuelle und automatische Modi, Positionen speicherbar/abrufbar
• Industry 4.0-fähig — Zyklusdaten für Echtzeit-Reporting und Rückverfolgbarkeit
• Mobil auf Rollenfuß für Umlagerung

Stationen & Steuerung

• Biegeeinheit mit digitaler Steuerung und Winkelanzeige
• Stanzeinheit mit digitaler Steuerung
• Schneideeinheit mit digitaler Steuerung
• Drei Hydraulikaggregate zur unabhängigen Versorgung der Stationen

Betriebliche Vorteile

• Paralleler Ablauf: Biegen, Stanzen und Schneiden laufen gleichzeitig und beseitigen Flaschenhälse
• Reduziert Nacharbeit durch präzise Positionierung, Federrückstellungskompensation und digitale Winkelanzeige
• Kompakte Stellfläche liefert die Leistung einer Dreistationenlinie ohne zusätzlichen Platzbedarf

Prozess & Kapazität
Funktionen: Schneiden + Stanzen + Biegen
Max. Bearbeitungsquerschnitt: 160 × 15 mm (Breite × Dicke)
Materialien: Kupfer und Aluminium
Bohrlochdurchmesser: Ø4,5–20 mm (Max Matrize Ø20 mm)
Positioniergenauigkeit (Anschlag): ±0,1 mm

Biegearten

• Ein Formkopf unterstützt fünf Biegearten: Twist bend, Normal bend, Z (step) bend, V bend, Edge bend

Steuerung & Konnektivität

• Siemens PLC mit dualen HMI-Stationen für manuelle und automatische Bedienung
• Positionen und Zyklen speicherbar und abrufbar für reproduzierbare Produktion
• Industry 4.0-fähig für Echtzeit-Reporting und Rückverfolgbarkeit

Technische Daten

• Modell: HBC-A160
• Max. Kapazität (B × D): 160 × 15 mm
• Funktionen: Schneiden, Stanzen, Biegen (3-in-1)
• Bohrlochdurchmesserbereich: Ø4,5–20 mm (Max Matrize Ø20 mm)
• Material: Kupfer & Aluminium
• Positioniergenauigkeit (Anschlag): ±0,1 mm
• Gesamtantriebsleistung: 7 kW
• Netzspannung: 380 VAC, Dreiphasig
• Frequenz: 50 Hz
• Betriebsdruck: 230 bar
• Hydraulikölkapazität: 70 L
• Anzahl Hydraulikaggregate: 3 (unabhängig)
• Bediener: Bis zu 3 gleichzeitig
• Maschinengewicht: 900 kg
• Montage / Mobilität: Fahrgestell mit Rollen
• Abmessungen (L × W × H): 200 × 110 × 174 cm
