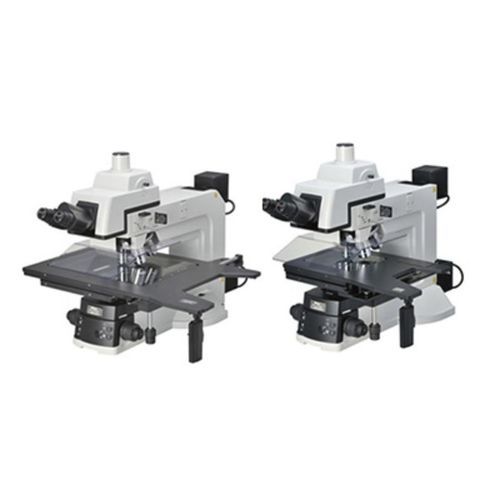

Optisches Mikroskop Eclipse L200N series
Inspektionfür die Elektronikgerade

optisches Mikroskop
optisches Mikroskop
optisches Mikroskop
optisches Mikroskop
optisches Mikroskop
optisches Mikroskop
optisches Mikroskop
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
optisch
Anwendungsbereich
Inspektion, für die Elektronik
Ergonomie
gerade
Mikroskopkopf
trinokulares
Beobachtungstechnik
Dunkelfeld, mit differentiellem Interferenzkontrast
Konfigurierung
Tischgerät
Lichtquelle
LED-Beleuchtung
Optionen und Zubehör
motorisiert
Weitere Eigenschaften
motorisiert, für Halbleiter
Gewicht

45 kg
(99,2 lb)

Beschreibung

Nikons ECLIPSE L300ND, L300N und L200ND, L200NA sind Halbleitermikroskope, die sich ideal für die Inspektion von integrierten Schaltkreisen (IC), Flachbildschirmen (FPD), elektronischen Bauteilen mit hoher Integrationsdichte (LSI) und vielen weiteren Anwendungen eignen. Moderne Halbleitermikroskope für die Inspektion der neuesten Fabrikationen Die hervorragenden Optiken der Nikon CFI60-2 Serie liefern exzellente Bilder für beide Okulare und auch für die digitalen Nikon-Kameras mit Analyse-Software. Die Kombination dieser überlegenen Optik mit einem außergewöhnlichen Beleuchtungssystem liefert Bilder mit hervorragendem Kontrast und Auflösung. Nikon ECLIPSE L300N(D) und L200N(D) Diese Mikroskope sind für die außergewöhnlich präzise optische Inspektion von Wafern (200 mm für die L200N-Serie und 300 mm für die L300N-Serie), Photomasken und anderen Substraten geeignet. Nikon CFI60-2 Objektiv-Serie Nikons innovatives Design ermöglicht klare Abbildungsverfahren, einschließlich Hochkontrast, Hellfeld, Dunkelfeld, Polarisation (POL), differentieller Interferenzkontrast (DIC) und optischer Kontrast durch Doppelstrahlinterferometrie. Nikon Digital Sight Kameras Die gesamte Palette der Digital Sight-Kameras von Nikon erfasst effizient Bilder einer Probe und übergibt sie an die Bildverarbeitungssoftware der NIS-Elements-Suite, zusammen mit Mikroskopdaten über das verwendete Objektiv, die Vergrößerungseinstellung und die Lichtintensität. Integration von L200N und Wafer Loader NWL200 Nikon-Waferlader sind in der Halbleiterindustrie gut akzeptiert und vertrauenswürdig, und viele Installationen sind heute im Einsatz.
