Optische Komponente / für Glasfaser LV series

opto-mechanischModul

Übersicht
Palette modularer Beleuchtungskomponenten und universeller Epi‑Illuminatoren für Nikon Verbundmikroskope der LV‑Serie. Die Seite fasst Halogen-, Faser-, LED‑ und Fluoreszenzbeleuchtungsoptionen sowie die Kompatibilität mit LV‑Auflichtmikroskopen zusammen.

Halogen‑Beleuchtung

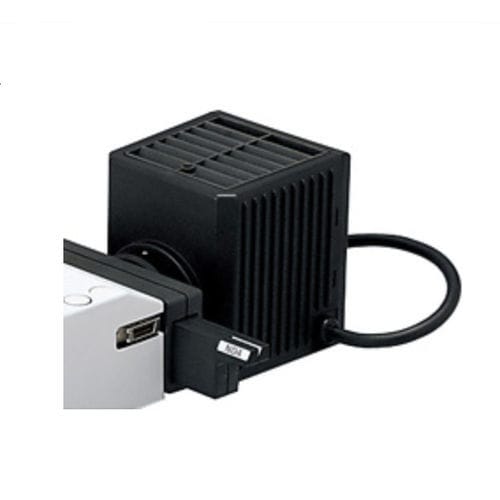

Hochintensives 12V‑50W Halogen‑Lampenhaus: LV‑LH50PC. Obwohl mit 12 V – 50 W angegeben, entspricht die Lichtleistung der einer 12V‑100W‑Quelle oder ist sogar höher. Geringer Stromverbrauch unterstützt ein kompaktes Mikroskopdesign und reduziert wärmebedingte Defokussierung.

Faserbeleuchtung

• HG vorzentrierte Faserbeleuchtung — Intensilight (für LV‑UEPI2 / LV‑UEPI2A).
• Kein Zentrieren oder Fokussieren nach Lampenwechsel erforderlich.
• Die Lichtquelle kann extern platziert werden, um Wärme‑ und elektrische Störeinflüsse am Mikroskop zu reduzieren.
• Sechs Intensitätsstufen (3 %–100 %) und integrierter Shutter.
• Mittlere Lampenlebensdauer ≈ 2000 Stunden zur Minimierung von Austausch und Betriebskosten.
• Motorisierte Variante empfohlen für LV150NA und LV100NDA.
• Steuerung: optionale Fernbedienung oder PC‑Steuerung via Nikon NIS‑Elements.

D-LEDI Fluoreszenz‑LED‑Beleuchtungssystem
D‑LEDI ist eine für Fluoreszenzbeobachtung entwickelte LED‑Lichtquelle für aufrechte, manuelle Industriemikroskope von Nikon. Ausgestattet mit Hochleistungs‑LEDs in vier Wellenlängenbereichen (385 nm, 488 nm, 550 nm, 621 nm). Bedienung über ergonomisches Bedienfeld oder PC (NIS‑Elements). Lange Einsatzdauer ohne Verbrauchslampen; geeignet für hochvergrößernde Beobachtungen bei geringen Systemvibrationen. Optimiert für ECLIPSE LV150N und LV100ND.

Universal‑Illuminatoren
LV-UEPI-N
Universeller Epi‑Illuminator, der unterstützt:

• Hellfeld
• Dunkelfeld
• Einfache Polarisation
• DIC
• Zweistrahl‑Interferometrie

LV-UEPI2
Fortschrittliche Optik für eine Vielzahl von Beobachtungsmethoden: Hellfeld, Dunkelfeld, einfache Polarisation, Beobachtung mit Rotkompensator erster Ordnung, DIC, Epi‑Fluoreszenz (UV‑Anregung möglich), UV‑polarisierende Epi‑Fluoreszenz und Zweistrahl‑Interferometrie. Automatische Aufrechterhaltung optimaler Beleuchtungsparameter (Aperturblende, Shutter, Filter inkl. Diffusor und ND‑Filter), damit sich der Anwender auf die Beobachtung konzentrieren kann.

LV-UEPI2A (Motorisiert)
Motorisierter universeller Epi‑Illuminator mit motorisierter Beleuchtungsrevolver‑Wechselvorrichtung, Aperturblende und Beleuchtungs‑Spannungsregelung zur präzisen Reproduktion von Beleuchtungsbedingungen für konsistente Bildaufnahmen. Apertur wird automatisch entsprechend Objektiv und Technik optimiert; manuelle Übersteuerung möglich. In Kombination mit dem LV‑ECON E Controller ist die Steuerung über Controller oder angeschlossenen PC möglich.

LED‑Beleuchtung
LV-EPILED
Weiße LED‑Beleuchtung, optimiert für Hellfeldbeobachtung. Geringes Gewicht, kompaktes Design. Betrieb über angeschlossenen Stromversorgungs‑Controller; externe Steuerung über LV‑ECON E möglich. Alle genannten Beleuchtungen sind für die LV‑Serie konzipiert.

Technische Daten / Hauptmerkmale

• Produktfamilie: modulare Beleuchtungskomponenten für Nikon LV‑Serie Verbundmikroskope.
• Halogen‑Lampenhaus LV‑LH50PC: Nennwert 12 V – 50 W; Helligkeit vergleichbar oder höher als 12 V – 100 W; reduziert wärmebedingte Defokussierung; geringer Stromverbrauch.
• Intensilight HG (Faser): vorzentriert, 6 Intensitätsstufen (3 %–100 %), integrierter Shutter, Lampenlebensdauer ≈ 2000 h; Fern‑ oder PC‑Steuerung; motorisierte Variante verfügbar.
• D‑LEDI Fluoreszenz‑LED: Wellenlängen 385 nm, 488 nm, 550 nm, 621 nm; langlebige LEDs; PC‑ oder Controller‑Bedienung möglich; optimiert für LV150N und LV100ND.
• LV‑UEPI‑N: unterstützt Hellfeld, Dunkelfeld, einfache Polarisation, DIC, Zweistrahl‑Interferometrie.
• LV‑UEPI2: automatische Optimierung von Aperturblende, Shutter und Filtern; unterstützt Hellfeld, Dunkelfeld, Polarisation, Beobachtung mit Rotkompensator erster Ordnung, DIC, Epi‑Fluoreszenz (UV möglich), UV‑polarisierende Epi‑Fluoreszenz, Zweistrahl‑Interferometrie.
• LV‑UEPI2A: motorisierte Revolver‑Wechselvorrichtung, motorisierte Aperturblende und Beleuchtungsregelung; kompatibel mit LV‑ECON E und PC‑Steuerung.
• LV‑EPILED: weiße LED‑Quelle für Hellfeld, kompakt und leicht; externe Steuerung via LV‑ECON E.
• Empfohlene Kompatibilität: LV‑Serie Mikroskope (z. B. LV150NA, LV100NDA, LV100ND, LV150N); teilweise Kompatibilität mit bestimmten ECLIPSE‑Modellen je nach System.
