Mikroskop für die Metallurgie ECLIPSE MA100N

IndustrieLaborfür die Materialanalyse

Produktbeschreibung

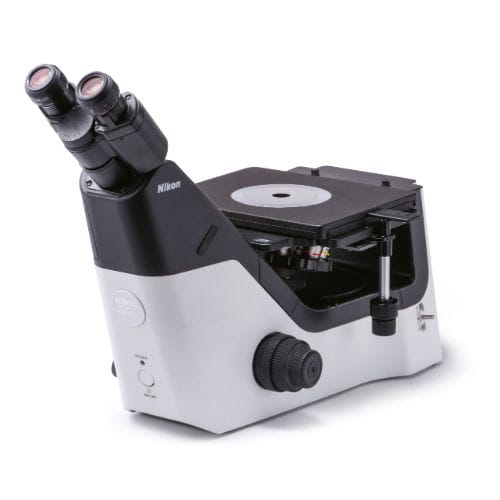

Das Nikon ECLIPSE MA100N ist ein kompaktes, modulares, inverses metallurgisches Mikroskop, das für episkopische Kontrastverfahren und die Integration mit digitalen Kameras entwickelt wurde. Es eignet sich für die Routinemessung und Inspektion industrieller Materialien und Bauteile sowie für F&E-Anwendungen in der Metallurgie.

Optik und Bildgebung
Auf Basis des Nikon CFI60/CFI60-2 Optiksystems liefert das MA100N scharfe Bilder an beide Okulare und an einen optionalen Fotoplattenanschluss. Die TU Plan EPI Objektivserie bietet lange Arbeitsabstände und eine fortschrittliche Korrektur chromatischer Aberrationen durch Phase-Fresnel- und konventionelle Linsenelemente.

Digitale Bildgebung
Kompatibel mit Nikon Digital Sight Kameras; die aufgenommenen Bilder können mit der NIS-Elements Software für Erfassung, Organisation und Werkstoffanalyse verarbeitet werden.

Produkthighlights

• Inverses metallurgisches Mikroskop mit episkopischer (reflektierter) Beleuchtung für Materialprüfung.
• CFI60-2 Optikserie (Phase-Fresnel + konventionelle Elemente) zur Reduzierung chromatischer Aberrationen.
• Interne weiße LED-Beleuchtung mit eingebautem Kondensor und Filtereinsetzoption, um Abschattungseffekte zu vermeiden.
• Modulares Design mit auswählbaren optischen Komponenten und optionalem dritten Strahlengang/Fotoanschluss für Kameras.
• Modulare Tischoptionen: rechteckiger 3‑Platten-Tisch, einfacher Tisch mit optionalem mechanischem Tisch und verschiedenen Probenhaltern.

Kernmerkmale

• CFI60-2 Phase-Fresnel-Elemente kombiniert mit konventionellen Elementen zur Minimierung chromatischer Aberration und Farbstreuung.
• Standardmäßig lange Arbeitsabstände, die den Einsatz von Zubehör und komfortable Inspektionen ermöglichen.
• Integrierter LED-Beleuchter mit Kondensor (Hebelbedienung) und interner Stromversorgung.
• Siedentopf-Binokulartubus mit 45° Neigung und 50–75 mm Augenabstandseinstellung; konfigurierbares Okular/Port-Verhältnis.
• Optionale NIS-Elements Softwaremodule für metallurgische Analysen (Korngröße, Gusseisenanalyse) gemäß Normen wie JIS, ASTM, ISO und GB/T.

Modulare Komponenten und Zubehör

• Auswählbare Objektive, Fotoports und Kameraadapter für verschiedene Anwendungen.
• Optionaler dritter Strahlengang zu einem Fotoplattenanschluss für Nikon Digital Sight Kameras; Bildanalyse über NIS-Elements.
• Tischeinsätze und Probenhalter für unterschiedliche Probenabmessungen und -formen; ansteckbarer mechanischer Tisch verfügbar.

Spezifikationen (Tabelle)
Optiken: CFI60 / CFI60-2 System
Beobachtungsbild: Umgekehrtes Bild
Beobachtungsmethode: Hellfeld und Polarisation (mit optionalem MA P/A Polarisator/Analysator-Set)
Fokussierung: Festtisch-Fokussierkopf; koaxialer Grob-/Fein-Einstellknopf mit 8,5 mm Hub (Grobeinstellung ~37,7 mm/U, Feineinstellung ~0,2 mm/U)
Revolver: 5-Positionen Hellfeld-Revolver
Tisch: MA-SR-N rechteckiger 3‑Platten-Tisch N: 50×50 mm Hub (inkl. Einsätzen ø20 mm und ø40 mm und koaxialem Steuergriff rechts). 3‑Platten-Design erlaubt Bewegung der gesamten Oberfläche. Optionale Einsätze: MA-SRSH1 (ø15 mm) und MA-SH3 (verstellbar 2–32 mm).
Einfacher Tisch: MA-SP-N plain stage N: 188×310 mm (inkl. zwei Einsätzen: Acryl ø30 mm; halbmondförmige Öffnung für rotierende große Objektive). Kompatibel mit mechanischem Tisch TI-SM.
Mechanischer Tisch (Option): TS2-S-SM: Hub 126 × 78 mm; Griff links oder rechts montierbar. Optionale Probenhalter: MA-SH1-N (ø15 mm), MA-SH2-N (ø30 mm), C-S-HU (30–65 mm verstellbar).
Beleuchtung: Interne Stromversorgung, weiße LED-Lichtquelle, eingebauter Kondensor (Hebelbedienung); 25 mm Filter einsetzbar
Binokulartubus: Siedentopf, 45° Neigung, Augenabstand 50–75 mm, aufsteckbarer Kameraanschluss; Okular/Port-Verhältnis konfigurierbar
Stromverbrauch (max.): 15 W
Außenmaße: 229 × 551 × 404 mm (B × T × H)
Gewicht: ca. 10 kg

Technische Daten

• Modell: ECLIPSE MA100N
• Optiksystem: CFI60 / CFI60-2
• Beobachtung: Umgekehrtes Bild; Hellfeld und optionale Polarisation
• Fokussierung: Festtisch, koaxiale Grob-/Feinverstellung (8,5 mm Hub)
• Revolver: 5 Positionen
• Tischvarianten: MA-SR-N, MA-SP-N, TS2-S-SM
• Beleuchtung: Interne weiße LED mit Kondensor und Filtereinsetzmöglichkeit
• Kamera-Kompatibilität: Nikon Digital Sight; NIS-Elements Unterstützung
• Leistung: Max. 15 W • Abmessungen: 229 × 551 × 404 mm • Gewicht: ~10 kg
