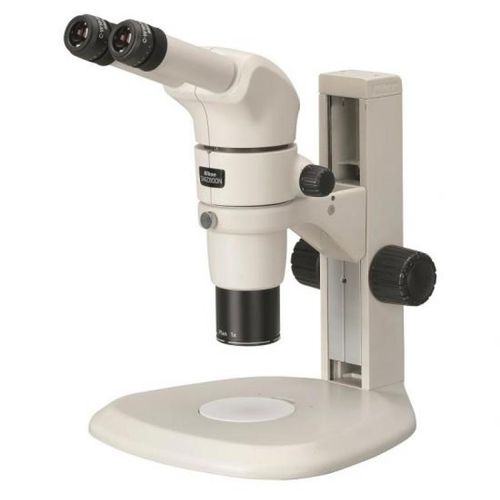

Optisches Stereomikroskop SMZ800N

für Qualitätskontrollefür die Automobilindustriefür Halbleiter

Kurzbeschreibung Das SMZ800N ist ein Stereomikroskop mit 8:1-Optikzoom (1×–8×) für industrielle Prüfung, Fehleranalyse und Materialforschung. Es liefert hochauflösende Bilder über den gesamten Zoombereich und eignet sich für Arbeitsplatz- oder Maschinenintegration.

Anwendungen

• Fehleranalyse und Ursachenermittlung an elektronischen Bauteilen
• Oberflächenuntersuchung, Risserkennung und Korrosionsstudien
• Qualitätssicherung für Luft- und Raumfahrt, Automotive, Elektronik und Baustoffe
• Untersuchung von Werkstoffen, Verbundwerkstoffen und Textilien

Produkthighlights

• 8:1-Zoom mit großer Abdeckungsbreite des Vergrößerungsbereichs und großem Sichtfeld (1–8×)
• Gleichbleibende Bildschärfe mit minimaler chromatischer Aberration dank Plan Apo WF- und ED Plan WF-Objektiven
• Großes Sichtfeld bei niedrigen Vergrößerungen und zuverlässige Leistung bei hohen Vergrößerungen für QA und Integration
• Kompatibel mit Nikon Digital Sight Kameras sowie vielfältigen Auf- und Durchlicht-Optionen und Stativen
• Ergonomisches Design mit neigbaren Beobachtungstuben und bedienerorientierten Bedienelementen

Wesentliche Merkmale

• Doppeltes Objektivwechsel-System (Revolver) zur Erweiterung des Vergrößerungsbereichs ohne Probenverlagerung; on-axis Vertikalansicht für Draufsicht auf Bohrungen oder Stiftstrukturen
• Acht verfügbare Objektive (Plan Apo 0,5×/WF; Plan Apo 0,75×/WF; Plan Apo 1×/WF; ED Plan 1,5×/WF; ED Plan 2×/WF; Plan 1×; ED Plan 0,75×; Achro 0,5×) für Flexibilität bei Schärfentiefe und großem Arbeitsabstand
• Verschiedene Okulare (C-W10×B, C-W15×, C-W20×, C-W30×) und Tubusvarianten (Binokular, Trinokular, kippbares Trinokular)
• Breite Zubehörunterstützung für Kameras, Beleuchtung und Stative

Spezifikationen Optisches System: Parallel-Optik-Typ (Zoom-Typ)
Zoomverhältnis: 8:1
Zoombereich: 1–8× (Stops bei 1/2/3/4/6/8×)
Gesamtvergrößerung: 5–480× (abhängig von Okular und Objektiven); mit koaxialer Auflichtbeleuchtung: 22,5–540×
Tubus: Okularneigung: 20° (P-B Binokulartubus) / 15° (P-TL100 Trinokulartubus) / 0°–30° (P-TERG100 / P-TERG50 kippbare Trinokulare)
Okulare: C-W10×B (F.N. 22), C-W15× (F.N. 16), C-W20× (F.N. 12,5), C-W30× (F.N. 7)
Objektive: Plan Apo 0,5×/WF; Plan Apo 0,75×/WF; Plan Apo 1×/WF; ED Plan 1,5×/WF; ED Plan 2×/WF; Plan 1×; ED Plan 0,75×; Achro 0,5×
Arbeitsabstand: 78 mm (mit Plan 1×)
Gewicht (ca.): 6,8 kg (mit P-B Binokulartubus + C-PSN Flachstativ)

Technische Daten

• Modell: SMZ800N
• Optisches System: Parallel-Optik (Zoom-Typ)
• Zoomverhältnis: 8:1
• Zoombereich: 1–8×
• Beispiel Gesamtvergrößerung: 5–480× (abhängig von Okular/Objektiv)
• Beispiel Arbeitsabstand: 78 mm (mit Plan 1×)
• Ca.-Gewicht: 6,8 kg (typische Konfiguration)
