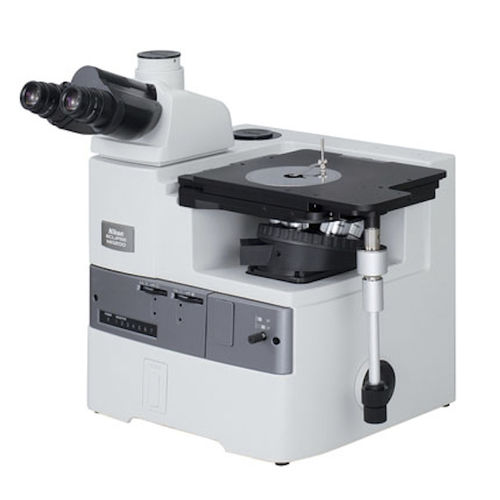

Mikroskop für die Metallurgie ECLIPSE MA200

für MaterialforschungIndustriefür Produktionsanlagen

Produktbeschreibung
Das ECLIPSE MA200 LED ist ein inverses metallurgisches Mikroskop, konzipiert für episkopische Kontrastverfahren in Kombination mit digitaler Bildverarbeitung. Es ist ausgelegt für Material-F&E, Produktionsprüfung und metallurgische Qualitätskontrolle in industriellen Umgebungen und eignet sich für verschiedene Probengrößen, einschließlich in Harz eingebetteter Querschnitte und großer Bauteile.

Ergonomisches Designkonzept
Vorn angeordnete Bedienelemente und ein variable einstellbarer Tubuswinkel reduzieren die Ermüdung des Anwenders. Der Tisch nimmt mehrere Blendenplatten und unterschiedliche Probenhalter auf; optische Schieber unterstützen Korngrößenbestimmung und lineare Messungen. Bedien- und Wartungszugänge sind für Labore und Produktionsabläufe optimiert.

Korngrößen- und Gusseisenmodule
Mithilfe der Software NIS-Elements führt das System Korngrößenanalysen nach Normen durch (JIS G0551, ASTM E112-13, E1382-97, ISO 643, GB/T 6394). Die Gusseisenanalyse erkennt, misst und klassifiziert Graphit gemäß JIS G5502, ASTM A247-06 und ISO945-1. Ergebnisse lassen sich in Erfassungs- und Messabläufe für nachvollziehbare Berichte integrieren.

Besondere Merkmale

• Digital Sight-Kompatibilität: Integration mit Digital Sight-Kameras und NIS-Elements zur HD-Erfassung, Messung und Analyse.
• Nikon CFI60 / CFI60-2 Optik: Objektive mit Korrektur chromatischer Aberration für präzise Abbildung.
• Modulare Zubehörauswahl: manuelle/ motorisierte Revolver, C-LL-I LED-Lampengehäuse, Tisch- und Polarisationsoptionen passend zum Beobachtungsverfahren.

Enthaltene / wählbare Funktionen und Module

• Beobachtungsmethoden: Hellfeld, Dunkelfeld, Einfaches Polarisationsverfahren, DIC.
• Optische Kompatibilität: CFI60 / CFI60-2.
• Bildgebung & Software: Entwickelt zur Integration mit Nikon Digital Sight-Kameras und NIS-Elements für Erfassung, Messung und Analyse (Korngröße, Gusseisen usw.).

Technische Daten (Auszug)

• Modell: ECLIPSE MA200 LED
• Fokussiermechanismus: Höhenverstellbarer Revolver (fixe Bühne). Koaxialer Grob-/Feintrieb mit einstellbarem Drehmoment; Grob 4,0 mm/Umdrehung, Fein 0,1 mm/Umdrehung.
• Beleuchtung: C-LL-I LED-Lampengehäuse mit Blendenvermeidung und eingebautem UV-Sperrfilter. Feld- und Aperturblenden drehbar und zentrierbar. Polarisationsblock wählbar (mit/ohne 1/4-Platte).
• Lichtverteilung: Tubus / Rückanschluss: 100/0 oder 55/45.
• Optik: CFI60 / CFI60-2 System.
• Beobachtungsmethoden: Hellfeld / Dunkelfeld / Einfaches Polarisationsverfahren / DIC.
• Revolver: MA-N7-I, LV-NU5IN, LV-NU5A (motorische Option).
• Tisch: MA2-SR mechanischer Tisch (X/Y flexibler Griff). Abmessung: 295 × 215 mm. Verfahrweg: 50 × 50 mm.
• Trinokular: Seidentopf, Augenabstand 50–75 mm einstellbar.
• Netzanschluss: 100–240 V, 50–60 Hz. Leistungsaufnahme: 1.2 A / 75 W.
• Gewicht: Ca. 25 kg (abhängig von Konfiguration).
• Optionen: Zwischenvergrößerungsturret (1×, 1.5×, 2×) mit Statusdetektion; Retikel MA2-GR, Rasterretikel 20 Linien 0,5 mm, MA2-MR (5–100×, µm-Anzeige).
