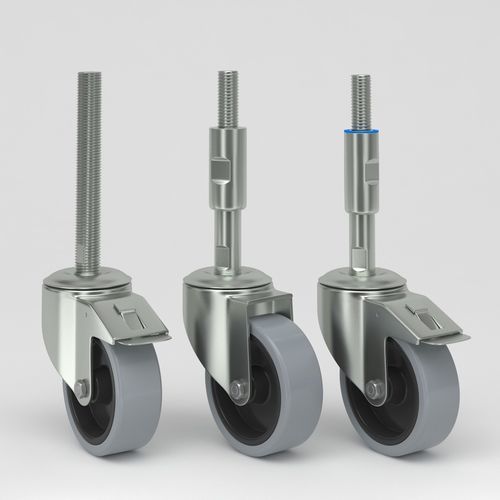

Lenkrolle RND-3G-HSC-Mxx-Lxxx series

Gewindeschaftelastischnichtkreidend

Produktübersicht
Eine Heberolle im Hygienedesign mit grauem, nicht abfärbendem Elastikreifen, konzipiert für Bereiche mit hohen Hygieneanforderungen (Lebensmittelverarbeitung, Pharma, Biotechnologie). Das hygienische Design minimiert Spalten und freiliegende Komponenten, reduziert Schmutz- und Bakterienansammlungen und ist beständig gegen häufiges Waschen und aggressive Reinigungsmittel. Hergestellt aus Edelstahl und korrosionsbeständigen Materialien.

Hauptmerkmale

• Grauer, nicht abfärbender Elastikreifen: schützt Böden, hinterlässt keine Spuren, bietet Stoßdämpfung und Lärmreduzierung.
• Hygienedesign: glatte Oberflächen und dichte Konstruktion für einfache Reinigung und vermindertes Kontaminationsrisiko.
• Edelstahlkonstruktion: Gabel/Platten EN 1.4301 / AISI 304 für Korrosionsbeständigkeit.
• Verschiedene Lageroptionen: Doppelreihen-Kugellager im Drehkranz; Radachse mit Mutter; optional Rollenlager oder Präzisions-Kugellager aus Edelstahl (abgedichtet).
• Montagevarianten: Vollgewindespindel, Spindel mit Schutzhülse, Varianten mit Edelstahlhalter.
• Integrierter Nivelliermechanismus und Totalfeststeller für stabile Positionierung von Geräten.

Hygienische Heberolle – Höhenverstellbare Lenkrolle
Gabel aus Edelstahl; zweifach kugelgelagerter Drehkranz; Radachse mit Mutter; Spindelaufnahme; Radkörper aus Polyamid; Lauffläche aus Polyurethan; Gleitlager aus Edelstahl. Ebenfalls lieferbar mit Rollenlager (Edelstahl) oder Präzisionskugellager (Edelstahl), abgedichtet.

Lenkrolle mit Totalfeststeller — Rolle mit Vollgewindespindel
Gabel/Halterung: 3 mm EN 1.4301 / AISI 304 Edelstahlblech; zweifach kugelgelagerter Drehkranz; Radachse mit Gleitlager; Aufnahme für Vollgewindespindel.

Technische Tabelle — GN080-Q-RND-3G-HSC-Mxx-Lxxx / GN100-Q-RND-3G-HSC-Mxx-Lxxx / GN125-Q-RND-3G-HSC-Mxx-Lxxx
Raddurchmesser D | 80 mm | 100 mm | 125 mm
Breite der Lauffläche B | 35 mm | 36 mm | 36 mm
Offset O | 38 mm | 38 mm | 41 mm
Schwenkradius | 74 mm | 84 mm | 95 mm
Schwenkinterferenzen | 222 mm | 238 mm | 268 mm
Gesamthöhe H | 103 mm | 126 mm | 154 mm
Gewicht | 0,68 kg | 0,76 kg | 0,94 kg
Tragfähigkeit | 150 kg | 150 kg | 150 kg
Tragfähigkeit (statisch) | 300 kg | 300 kg | 300 kg

Vollgewindespindel – Montageoptionen
Vollgewindespindelmontage A2-70 HSC: Mxx = M16, M20, M24, M30, M36, M42, M48
Vollgewindespindel A2-70 Längen Lxxx = 70 mm, 100 mm, 120 mm, 150 mm, 180 mm, 200 mm, 230 mm, 280 mm, 310 mm
Material: Edelstahl EN 1.4301 / AISI 304.

Lenkrolle mit Edelstahl‑Gehäuse — Rolle mit Vollgewindespindel (GN080-RND-3G-HSC-Mxx-Lxxx / GN100-RND-3G-HSC-Mxx-Lxxx / GN125-RND-3G-HSC-Mxx-Lxxx)
Technische Tabelle:
Raddurchmesser D | 80 mm | 100 mm | 125 mm
Breite der Lauffläche B | 35 mm | 36 mm | 36 mm
Offset O | 38 mm | 38 mm | 41 mm
Schwenkradius | 74 mm | 84 mm | 95 mm
Schwenkinterferenzen | 156 mm | 176 mm | 207 mm
Gesamthöhe H | 103 mm | 126 mm | 154 mm
Gewicht | 0,63 kg | 0,69 kg | 0,84 kg
Tragfähigkeit | 150 kg | 150 kg | 150 kg
Tragfähigkeit (statisch) | 300 kg | 300 kg | 300 kg

Spindel mit Schutzhülse – Montageoptionen (LC / LC-HSC)
Spindel mit Schutzhülse A2-70 Gewinde LC-HSC: M16, M20, M24, M30, M36, M42, M48
Spindel mit Schutzhülse A2-70 Längen: 135 mm, 175 mm, 215 mm, 255 mm, 295 mm
Material: Edelstahl EN 1.4301 / AISI 304.

Lenkrolle mit Totalfeststeller — Rolle mit Spindel und Schutzhülse
Gewinde durch hygienische Hülse abgedeckt, die auch als Kontermutter dient; optionale hygienische Abdeckung oben; Schutz gegen freiliegendes Gewinde; optimiertes Design für einfache Reinigung. Gabel/Platten aus 3 mm EN 1.4301 / AISI 304 Edelstahlblech; zweifach kugelgelagerter Drehkranz; Radachse mit Gleitlager; Spindel mit Schutzhülse.

Vorteile in hygienischen Anwendungen

• Verbesserte Sauberkeit: glatte Oberflächen und dichte Konstruktion vereinfachen die Reinigung und reduzieren Kontaminationsrisiken.
• Spurlose Mobilität: grauer Elastikreifen schützt den Boden und ermöglicht leisen, sanften Lauf.
• Stabilität und Sicherheit: integrierter Nivelliermechanismus verhindert unbeabsichtigte Bewegungen im Betrieb.
• Langlebigkeit und Normkonformität: Edelstahlbauweise und Hygienedesign entsprechen Industriesicherheits- und Hygienestandards.

Technische Daten

• Härte der Lauffläche: Shore A 65.
• Betriebstemperatur: –30 °C bis +80 °C.
• Norm: EN 12532.
• Materialien: Gabel/Platte Edelstahl EN 1.4301 / AISI 304; Radkörper Polyamid; Lauffläche Polyurethan (grauer, spurloser Elastikreifen).
• Lagerung: zweifach kugelgelagerter Drehkranz; Radachse mit Mutter oder Gleitlager; optionale Rollen- oder Präzisionskugellager aus Edelstahl (abgedichtet).
• Spindelgewinde Mxx: M16, M20, M24, M30, M36, M42, M48; Spindellängen Lxxx siehe oben; Schutzhülsenlängen LC-HSC: 135–295 mm.
• Tragfähigkeit (typisch): 150 kg dynamisch / 300 kg statisch.
