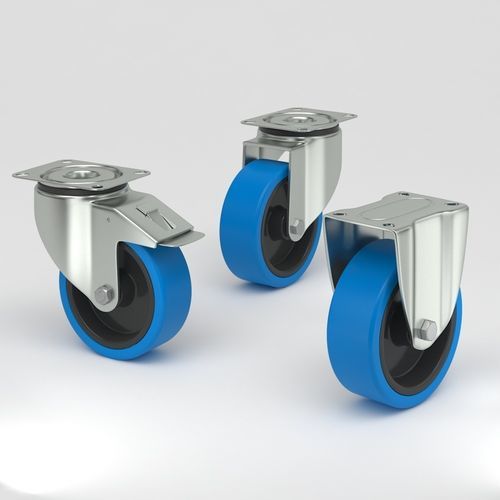

Lenkrolle Q-B13- 3B series

feststehendmit Grundplattefür Wagen

Übersicht
Industrierollen im Hygienedesign, ausgelegt für Langlebigkeit und Sauberkeit. Radkörper aus Polyamid mit blauem, nicht abfärbendem Elastikreifen. Gabeln und Halterungen aus Edelstahl (EN 1.4301 / AISI 304). Lager wahlweise als Edelstahl-Rollenlager oder als abgedichtetes Präzisionskugellager aus Edelstahl.

Kernmerkmale

• Edelstahl-Gabel und Platte/Halterung (EN 1.4301 / AISI 304)
• Radkern: Polyamid
• Lauffläche: blauer, spurloser Elastikreifen (Härte Shore A 65)
• Schwenkkopf: doppeltes Kugellager oder Schwenkkopf mit abgedichteten Lagern
• Radachse: Gleitlager oder Radachse mit Mutter je nach Variante
• Optionen: Lenkrolle mit Totalfeststeller, Lenkrolle mit Edelstahlplattenhalterung, Bockrolle (fest)
• Temperaturbereich: -30 / +80 °C
• Norm: EN 12532

Vorteile

• Spurfreier Elastikreifen schützt und schont Bodenbeläge
• Hygienisches Design mit Edelstahlkomponenten reduziert Kontaminationsrisiken und erleichtert die Reinigung
• Stoßdämpfung und leiser Lauf auf unebenen Flächen
• Korrosionsbeständigkeit geeignet für Lebensmittel-, Pharma- und Gesundheitsumgebungen

Anwendungen

• Lebensmittelverarbeitung
• Pharmazeutische Produktion
• Gesundheitseinrichtungen
• Wagen, Trolleys und Maschinen mit hygienischer Mobilitätsanforderung

Industrie-Lenkrolle mit Totalfeststeller — Produktcodes
GN080-Q-B13-3B | GN100-Q-B13-3B | GN125-Q-B13-3B | GN160-Q-B13-3B | GN200-Q-B13-3B

Technische Daten (Lenkrolle mit Totalfeststeller)
Raddurchmesser: 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Breite der Lauffläche: 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Härte der Lauffläche: Shore A 65 (alle Größen)
Plattengröße: 105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
Plattenlochmitten: 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Plattenloch: 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Offset: 34 mm | 34 mm | 32 mm | 53 mm | 53 mm
Schwenkinterferenz: 222 mm | 236 mm | 248 mm | 334 mm | 370 mm
Gesamthöhe: 105 mm | 128 mm | 156 mm | 195 mm | 235 mm
Temperatur: -30 / +80 °C (alle Größen)
Norm: EN12532 (alle Größen)
Gewicht: 0,607 kg | 0,739 kg | 0,8898 kg | 2,2512 kg | 2,5082 kg
Tragfähigkeit (dynamisch): 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Tragfähigkeit (statisch): 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Industrie-Lenkrolle mit Edelstahlplattenhalterung — Produktcodes
GN080-B13-3B | GN100-B13-3B | GN125-B13-3B | GN160-B13-3B | GN200-B13-3B

Technische Daten (Lenkrolle mit Edelstahlplattenhalterung)
Raddurchmesser: 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Breite der Lauffläche: 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Härte der Lauffläche: Shore A 65 (alle Größen)
Plattengröße: 105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
Plattenlochmitten: 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Plattenloch: 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Offset: 34 mm | 34 mm | 32 mm | 53 mm | 53 mm
Schwenkradius: 74 mm | 84 mm | 95 mm | 133 mm | 153 mm
Schwenkinterferenz: 148 mm | 168 mm | 190 mm | 266 mm | 306 mm
Gesamthöhe: 105 mm | 128 mm | 156 mm | 195 mm | 235 mm
Temperatur: -30 / +80 °C (alle Größen)
Norm: EN12532 (alle Größen)
Gewicht: 0,587 kg | 0,699 kg | 0,7878 kg | 2,1432 kg | 2,3162 kg
Tragfähigkeit (dynamisch): 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Tragfähigkeit (statisch): 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Industrie-Bockrolle (fest) mit Polyamid-Radkörper und spurlosem Elastikreifen — Produktcodes
GN080-FIX-3B | GN100-FIX-3B | GN125-FIX-3B | GN160-FIX-3B | GN200-FIX-3B

Technische Daten (Bockrolle)
Raddurchmesser: 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Breite der Lauffläche: 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Härte der Lauffläche: Shore A 65 (alle Größen)
Plattengröße: 103 x 85 mm | 103 x 85 mm | 103 x 85 mm | 137 x 111 mm | 137 x 111 mm
Plattenlochmitten: 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Plattenloch: 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Gesamthöhe: 105 mm | 128 mm | 156 mm | 195 mm | 235 mm
Temperatur: -30 / +80 °C (alle Größen)
Norm: EN12532 (alle Größen)
Gewicht: 0,447 kg | 0,500 kg | 0,7638 kg | 1,7362 kg | 1,9462 kg
Tragfähigkeit (dynamisch): 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Tragfähigkeit (statisch): 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Anwendungen und Hygienedesign
Die blauen spurlosen Elastikreifen vermeiden Bodenspuren, reduzieren Geräusche und dämpfen Stöße, was eine ruhige, schonende Bewegung ermöglicht. Das hygienische Design mit Edelstahlrahmen und abgedichteten Lagern minimiert Kontaminationsrisiken; glatte Oberflächen und minimale Spalten verhindern Schmutzanhaftungen und entsprechen hygienischen Anforderungen in Lebensmittel-, Pharma- und Gesundheitsumgebungen.

Besondere Hinweise

• Geeignet für trockene und nasse Bereiche in der Lebensmittelverarbeitung, Arzneimittelproduktion und in Gesundheitseinrichtungen
• Chemische Beständigkeit und leicht zu reinigende Konstruktion

Caractéristiques / spécifications techniques

• Material: Edelstahl EN 1.4301 / AISI 304 (Gabel, Plattenhalterungen)
• Radkörper: Polyamid
• Lauffläche: spurloser Elastikreifen, blau, Härte Shore A 65
• Temperaturbereich: -30 / +80 °C
• Norm: EN 12532
• Lager: Abgedichtete Edelstahl-Rollenlager oder Präzisionskugellager (auf Anfrage)
• Typen: Lenkrolle (mit Totalfeststeller), Lenkrolle mit Plattenhalterung, Bockrolle (fest)
• Typische Tragfähigkeiten (je nach Rad Ø): 150–330 kg dynamisch; statisch bis 660 kg
