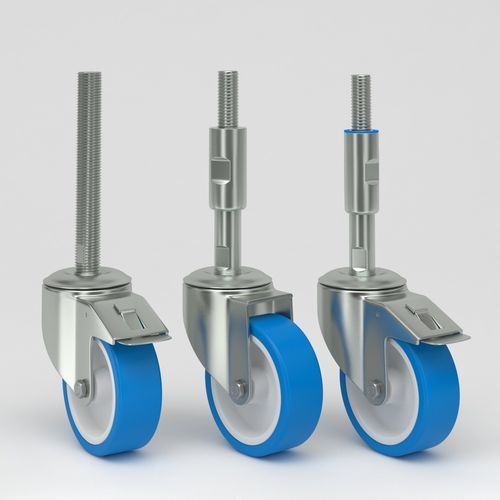

Lenkrolle Q-RND-3B-HSC-Mxx-Lxxx series

mit GrundplatteGewindeschaftRöhren

Produktübersicht
Nivellier-Lenkrollen im Hygienedesign für hygienische Industrieumgebungen wie Lebensmittelverarbeitung, Pharmazie und Biotechnologie. Aus Edelstahl gefertigte Komponenten minimieren Korrosion und Schmutznischen. Radkörper aus Polyamid mit blauer Polyurethan-Lauffläche: nicht abfärbend, abriebfest, wasser- und chemikalienbeständig. Integrierter Nivelliermechanismus sorgt für stabile Positionierung im Stillstand.

Konstruktion & Materialien

• Gabel / Halter: Edelstahl EN 1.4301 / AISI 304 (3 mm, je nach Variante)
• Radkörper: Polyamid
• Lauffläche: blaues Polyurethan (Shore D 48)
• Lager: Edelstahl-Rollenlager oder abgedichtetes Präzisionskugellager aus Edelstahl; Optionen: Edelstahl-Gleitlager, doppelreihiger Kugeldrehkranz
• Spindeln und Halterungen: Edelstahl EN 1.4301 / AISI 304

Hauptvorteile

• Blaue Polyurethan-Lauffläche: nicht abfärbend, verschleißfest, beständig gegen Wasser, Chemikalien und Reinigungsmittel
• Hygienische Edelstahlkonstruktion: glatte, versiegelte Oberflächen erleichtern Reinigung und Desinfektion
• Integrierter Nivelliermechanismus: erhöht die Stabilität und reduziert Vibrationen im Stillstand

Varianten und technische Tabellen
Nivellier-Lenkrolle mit Totalfeststeller (Vollgewindespindel)
Beispielmodelle: TU080-Q-RND-3B-HSC-Mxx-Lxxx | TU100-Q-RND-3B-HSC-Mxx-Lxxx | TU125-Q-RND-3B-HSC-Mxx-Lxxx
Raddurchmesser D: 80 mm | 100 mm | 125 mm
Breite der Lauffläche B: 30 mm | 36 mm | 37 mm
Offset O: 38 mm | 38 mm | 41 mm
Schwenkradius: 74 mm | 84 mm | 95 mm
Schwenkinterferenz: 222 mm | 238 mm | 268 mm
Gesamthöhe H: 103 mm | 126 mm | 154 mm
Gewicht: 0,64 kg | 0,78 kg | 0,92 kg
Tragfähigkeit (dynamisch): 150 kg | 200 kg | 200 kg
Tragfähigkeit (statisch): 300 kg | 400 kg | 400 kg

Montageoptionen - Vollgewindespindel (A2-70 HSC)
Mxx = M16, M20, M24, M30, M36, M42, M48
Gewindelängen Lxxx = 70 mm, 100 mm, 120 mm, 150 mm, 180 mm, 200 mm, 230 mm, 280 mm, 310 mm
Material: Edelstahl EN 1.4301 / AISI 304.

Nivellier-Lenkrolle mit Edelstahl-Gehäuse (Vollgewindespindel)
Beispielmodelle: TU080-RND-3B-HSC-Mxx-Lxxx | TU100-RND-3B-HSC-Mxx-Lxxx | TU125-RND-3B-HSC-Mxx-Lxxx
Schwenkinterferenz: 156 mm | 176 mm | 207 mm
Gesamthöhe und weitere Abmessungen siehe oben; Gewicht: 0,59 kg | 0,71 kg | 0,81 kg; Tragfähigkeiten: wie oben.

Optionen - Spindel mit Schutzhülse (LC-HSC)
Spindelgewinde LC-HSC: M16, M20, M24, M30, M36, M42, M48
Spindellängen: 135 mm, 175 mm, 215 mm, 255 mm, 295 mm
Material: Edelstahl EN 1.4301 / AISI 304.

Nivellier-Lenkrolle mit Totalfeststeller (Spindel + Schutzhülse)
Beispielmodelle: TU080-Q-RND-3B-LC-HSC-Mxx-Lxxx | TU100-Q-RND-3B-LC-HSC-Mxx-Lxxx | TU125-Q-RND-3B-LC-HSC-Mxx-Lxxx
Technische Daten: siehe obige Tabellen für Durchmesser, Laufflächenbreiten, Offsets, Radien, Höhen, Gewichte und Tragfähigkeiten.

Zusätzliche Produktinformationen

• Gabel-/Plattenstärke: 3 mm Edelstahl (EN 1.4301 / AISI 304) bei vielen Varianten
• Lageroptionen: doppelreihiger Kugeldrehkranz; Achse mit Mutter; Achse mit Gleitlager oder Rollenlager; abgedichtetes Präzisionskugellager verfügbar
• Optionale hygienische Hülse oder obere Abdeckung zum Schutz von Gewinden und zur Vermeidung freiliegender Gewindegänge

Technische Spezifikationen

• Produktname: Nivellier-Lenkrolle im Hygienedesign mit blauer Polyurethan-Lauffläche
• Brand: NHK Machinery Parts
• Materialien: Edelstahl EN 1.4301 / AISI 304; Radkörper Polyamid; Lauffläche Polyurethan (blau)
• Lagertypen: doppelreihiger Kugeldrehkranz; Edelstahl-Rollenlager; abgedichtetes Präzisionskugellager aus Edelstahl; Optionen Gleitlager aus Edelstahl
• Raddurchmesser verfügbar: 80 mm, 100 mm, 125 mm
• Laufflächenbreiten: 30 mm (80 mm), 36 mm (100 mm), 37 mm (125 mm)
• Offsets (O): 38 mm (80/100 mm), 41 mm (125 mm)
• Gesamthöhen (H): 103 mm (80 mm), 126 mm (100 mm), 154 mm (125 mm)
• Gewicht pro Stück: typ. 0,59–0,92 kg je nach Montage und Raddurchmesser
• Tragfähigkeit (dynamisch): 150–200 kg je nach Raddurchmesser/Variante
• Tragfähigkeit (statisch): 300–400 kg je nach Raddurchmesser/Variante
• Härte der Lauffläche: Shore D 48
• Temperaturbereich: -20 °C bis +70 °C
• Norm: EN 12532
• Montageoptionen: Vollgewindespindel (M16–M48, verschiedene Längen), Spindel mit Schutzhülse, Platten-/Halterungsmontage
