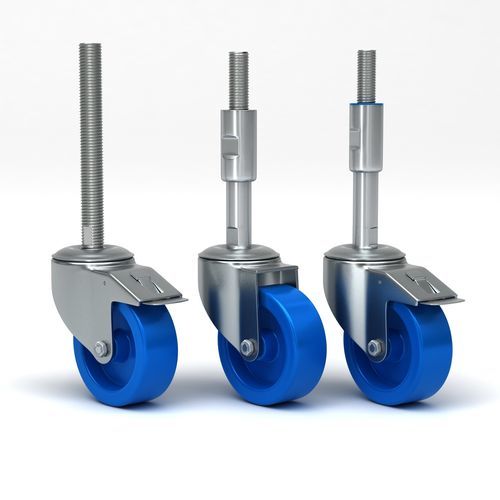

Lenkrolle Q -RND-3B-HSC-Mxx-Lxxx series

mit GrundplatteGewindeschaftRöhren

Übersicht
Nivellier-Lenkrollen im Hygienedesign mit blauem Polyamid-Rad sind für saubere Umgebungen wie Lebensmittelverarbeitung, Pharma und Medizin konzipiert. Sie bieten Mobilität und höhenverstellbare Nivellierung bei minimalem Kontaminationsrisiko und beinhalten hygienische Gestaltungsmerkmale (EHEDG, FDA-kompatible Elemente).

Konstruktion und Materialien
Gabeln und Halter aus Edelstahl EN 1.4301 / AISI 304 (Option 316 verfügbar). Radkörper aus Polyamid mit blauem Polyamid-Laufbelag. Lageroptionen: Edelstahl-Gleitlager, Edelstahl-Rollenlager oder abgedichtetes Edelstahl-Präzisionskugellager. Härte des Laufflächenprofils Shore D 75. Temperaturbereich -40 / +80 °C. Norm: EN 12532.

Hauptmerkmale

• Hygienische Edelstahlkonstruktion für Korrosionsbeständigkeit und häufige Reinigungszyklen.
• Blaues Polyamidrad: nicht abfärbend, wasserabweisend und mit reduzierter Partikelhaftung.
• Selbstentleerende, leicht zu reinigende Geometrie und abgedichtete Komponenten zur Limitierung bakterieller Ablagerungen.
• Einstellbarer Nivelliermechanismus für stabile Positionierung und Vibrationsreduzierung bei empfindlichen Anlagen.
• Verschiedene Lager- und Spindelkonfigurationen zur Anpassung an Last- und Umgebungsanforderungen.

Vorteile

• Verbesserte Hygiene-Compliance für Reinräume und hygienische Produktionsbereiche.
• Zuverlässige Tragfähigkeit bei erhaltener Manövrierfähigkeit in engen oder nassen Umgebungen.
• Chemische und wasserbezogene Beständigkeit geeignet für häufige Reinigungszyklen.

Produktvarianten und Montagearten
Beispiele: NY080-Q, NY100-Q, NY125-Q (NY-Serie). Montagevarianten: Platten-/Gabelbefestigung, Vollgewinde-Spindel, Spindel mit Schutzhülse und Ausführungen mit Edelstahlhalterung. Typische Bezeichnungen: NY080-Q -RND-3B-HSC-Mxx-Lxxx ; NY100-Q -RND-3B-HSC-Mxx-Lxxx ; NY125-Q -RND-3B-HSC-Mxx-Lxxx.

Technische Daten (Beispiele nach Raddurchmesser)
Modelle: NY080-Q | NY100-Q | NY125-Q
Raddurchmesser D: 80 mm | 100 mm | 125 mm
Breite der Lauffläche B: 32 mm | 36 mm | 37 mm
Offset O: 38 mm | 38 mm | 41 mm
Schwenkradius: 74 mm | 88 mm | 103,5 mm
Schwenkinterferenz: 223 mm | 238 mm | 268 mm
Gesamthöhe H: 103 mm | 126 mm | 154 mm
Gewicht (Beispiel): 0,72 kg | 0,84 kg | 0,87 kg
Tragfähigkeit (dynamisch): 200 kg | 200 kg | 200 kg
Tragfähigkeit (statisch): 400 kg | 400 kg | 400 kg

Spindel-Montageoptionen
Vollgewindespindel A2-70 HSC: M16, M20, M24, M30, M36, M42, M48. Längen Lxxx (Beispiele): 70, 100, 120, 150, 180, 200, 230, 280, 310 mm. Spindel mit Schutzhülse LC-HSC: gleiche Gewindeoptionen; Hülsenlängen (Beispiele): 135, 175, 215, 255, 295 mm. Material: Edelstahl EN 1.4301 / AISI 304.

Technische Hygienedaten
Härte der Lauffläche: Shore D 75. Betriebstemperaturbereich: -40 / +80 °C. Norm: EN 12532.

Anwendungen
Konzipiert für Ausrüstungen der Lebensmittelverarbeitung, pharmazeutische und medizinische Geräte, Reinraumwagen und andere hygienische Umgebungen mit häufigen Reinigungsanforderungen und kontrolliertem Kontaminationsrisiko.

Spezifikationen

• Radmaterial: Polyamid-Kern mit blauem Polyamid-Laufbelag (nicht abfärbend, wasserbeständig).
• Gabel/Halterung: Edelstahl EN 1.4301 / AISI 304 (Option 316).
• Lager: Edelstahl-Gleitlager; optional Edelstahl-Rollen- oder abgedichtetes Präzisionskugellager.
• Montage: Platte/Gabel, Vollgewindespindel (M16–M48, Längen 70–310 mm), Spindel mit Schutzhülse (M16–M48, Längen 135–295 mm).
• Typische Modellkennungen: NY080-Q, NY100-Q, NY125-Q.
• Raddurchmesser: 80, 100, 125 mm; Laufflächenbreiten: 32, 36, 37 mm.
• Typische Tragfähigkeit: 200 kg dynamisch; 400 kg statisch (pro benannter Rolle).
• Konformität: konzipiert entsprechend EN 12532 und mit hygienischen Gestaltungselementen für EHEDG/FDA-Anforderungen.
