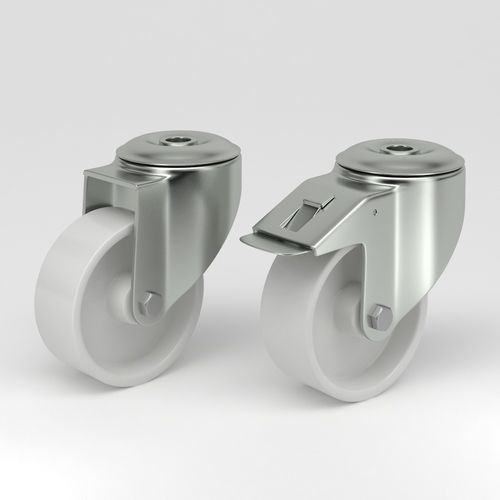

Lenkrolle Q-RND-3W series

für medizinische Gerätenichtkreidendfür hohe Belastungen

Produktübersicht
Lenkrollen im Hygienedesign mit weißem Polyamidrad sind für hygienesensitive Branchen wie Lebensmittelverarbeitung, Pharmazie und Gesundheitswesen konzipiert. Sie bieten gute Mobilität, einfache Reinigung und Korrosionsbeständigkeit für Bereiche mit häufigen Reinigungszyklen und regulatorischen Anforderungen.

Konstruktion und Werkstoffe
Gabel/Halterung aus Edelstahl EN 1.4301 / AISI 304 (3 mm dort angegeben). Schwenkkopf doppelt kugelgelagert; Radachse mit Mutter; Radkörper aus weißem Polyamid (porenfrei). Standardlager: Gleitlager; Optionen: Edelstahl-Rollenlager oder abgedichtetes Präzisionskugellager.

Hygienisches Design für maximale Reinigungsfähigkeit
Abgedichtetes Edelstahlgehäuse und glatte, bündige Oberflächen minimieren Schmutznischen und bakterielle Ansiedlung und ermöglichen einfaches Abwaschen und Desinfizieren. Die weiße Polyamidlauffläche ist feuchtigkeits-, chemikalien- und hochdruckreinigungsbeständig und nicht abfärbend.

Haltbarkeit und Leistung
Das Polyamidrad bietet hohe dynamische und statische Tragfähigkeit, gute Schlagfestigkeit und lange Lebensdauer in nassen oder chemisch belasteten Umgebungen. Geeignet für Reinräume, Produktionslinien und hygienekritische Ausrüstungen.

Hauptvorteile

• Glatte, abgedichtete Oberflächen für schnelle Reinigung und Desinfektion.
• Hohe Tragfähigkeit und Schlagfestigkeit für industrielle Anwendungen.
• Nicht abfärbende weiße Polyamidlauffläche zur Vermeidung von Bodenschäden.
• Edelstahlkomponenten für Korrosionsbeständigkeit.
• Konformität, je nach Ausführung mit EHEDG- und FDA-Anforderungen für hygienekritische Anwendungen.

Hygiene-Lenkrolle mit Totalfeststeller (Gabelhalter 3 mm EN 1.4301 / AISI 304, Mittellochbefestigung)
Modelle: NY080-Q-RND-3W, NY100-Q-RND-3W, NY125-Q-RND-3W, NY160-Q-RND-3W, NY200-Q-RND-3W
Raddurchmesser:
NY080-Q-RND-3W: 80 mm
NY100-Q-RND-3W: 100 mm
NY125-Q-RND-3W: 125 mm
NY160-Q-RND-3W: 150 mm
NY200-Q-RND-3W: 200 mm
Breite der Lauffläche:
80 mm: 32 mm; 100 mm: 36 mm; 125 mm: 37 mm; 150 mm: 40 mm; 200 mm: 50 mm
Härte der Lauffläche: Shore D 75 (alle Größen)
Mittelloch: 13 mm (alle Größen)
Offset:
80 mm: 38 mm; 100 mm: 38 mm; 125 mm: 41 mm; 150 mm: 53 mm; 200 mm: 53 mm
Schwenkinterferenz:
80 mm: 223 mm; 100 mm: 238 mm; 125 mm: 268 mm; 150 mm: 334 mm; 200 mm: 370 mm
Gesamthöhe:
80 mm: 103 mm; 100 mm: 126 mm; 125 mm: 154 mm; 150 mm: 190 mm; 200 mm: 235 mm
Temperaturbereich: -40 / +80 °C (alle Größen)
Standard: EN12532 (alle Größen)
Gewicht:
80 mm: 0,72 kg; 100 mm: 0,836 kg; 125 mm: 0,8658 kg; 150 mm: 1,4338 kg; 200 mm: 1,7988 kg
Tragfähigkeit (dynamisch):
80 / 100 / 125 mm: 200 kg jeweils; 150 / 200 mm: 400 kg jeweils
Tragfähigkeit (statisch):
80 / 100 / 125 mm: 400 kg jeweils; 150 / 200 mm: 800 kg jeweils

Hygiene-Lenkrolle mit Edelstahlhalterung, Einlochbohrung (Gabelhalter 3 mm EN 1.4301 / AISI 304)
Modelle: NY080-RND-3W, NY100-RND-3W, NY125-RND-3W, NY160-RND-3W, NY200-RND-3W
Raddurchmesser:
NY080-RND-3W: 80 mm
NY100-RND-3W: 100 mm
NY125-RND-3W: 125 mm
NY160-RND-3W: 150 mm
NY200-RND-3W: 200 mm
Breite der Lauffläche:
80 mm: 32 mm; 100 mm: 36 mm; 125 mm: 37 mm; 150 mm: 40 mm; 200 mm: 50 mm
Härte der Lauffläche: Shore D 75 (alle Größen)
Mittelloch: 13 mm (alle Größen)
Offset:
80 mm: 38 mm; 100 mm: 38 mm; 125 mm: 41 mm; 150 mm: 53 mm; 200 mm: 53 mm
Schwenkradius (ausgewählte):
80 mm: 74 mm; 100 mm: 88 mm; 125 mm: 103,5 mm; 150 mm: 334 mm; 200 mm: 370 mm
Schwenkinterferenz:
80 mm: 148 mm; 100 mm: 176 mm; 125 mm: 207 mm; 150 mm: 190 mm; 200 mm: 235 mm
Gesamthöhe:
80 mm: 103 mm; 100 mm: 126 mm; 125 mm: 154 mm; 150 mm: 190 mm; 200 mm: 235 mm
Temperaturbereich: -40 / +80 °C (meiste Größen; eine 125 mm Variante: -30 / +80 °C)
Standard: EN12532 (alle Größen)
Gewicht:
80 mm: 0,615 kg; 100 mm: 0,696 kg; 125 mm: 0,7598 kg; 150 mm: 1,4338 kg; 200 mm: 1,7988 kg
Tragfähigkeit (dynamisch):
80 / 100 / 125 mm: 200 kg jeweils; 150 / 200 mm: 400 kg jeweils
Tragfähigkeit (statisch):
80 / 100 / 125 mm: 400 kg jeweils; 150 / 200 mm: 800 kg jeweils

Technische Daten / Spezifikationen

• Handelsname: Lenkrolle im Hygienedesign mit weißem Polyamidrad (NY-Serie).
• Materialien: Gabel/Halterung Edelstahl EN 1.4301 / AISI 304; Radkörper Polyamid; Lager: Gleitlager Standard; Optionen: Edelstahl-Rollenlager oder abgedichtetes Präzisionskugellager.
• Laufflächenhärte: Shore D 75.
• Verfügbare Raddurchmesser: 80, 100, 125, 150, 200 mm (modellabhängig).
• Tread-Breiten: 32–50 mm je nach Durchmesser.
• Mittelloch / Bolzenloch: 13 mm (Standard für gelistete Modelle).
• Temperaturbereich: typ. -40 °C bis +80 °C (eine Variante -30 °C).
• Norm: EN12532.
• Tragfähigkeiten: dynamisch 200–400 kg; statisch 400–800 kg (modellabhängig).
• Konstruktionsmerkmale: abgedichtetes Edelstahlgehäuse, bündige Oberflächen für Reinigung, nicht abfärbende Lauffläche; Optionen für Totalfeststeller und Montagesysteme.
