Lenkrolle Q-RND-3G series

für medizinische Gerätefür Materialumschlagelastisch

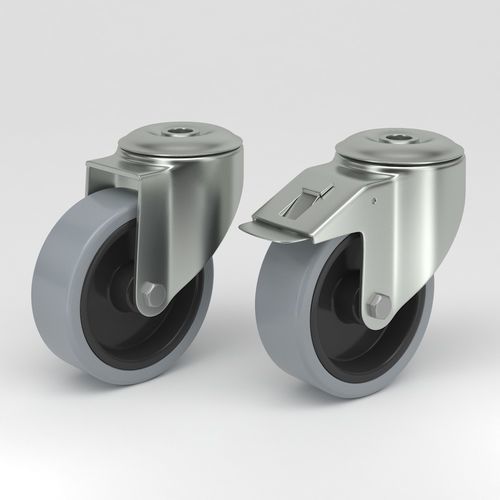

Lenkrolle GN...-RND-3G im Hygienedesign mit grauem, spurlosen Elastikreifen
Lenkrollen im Hygienedesign mit grauen, nicht abfärbenden Elastikreifen sind für Anwendungen konzipiert, in denen Hygiene, Bodenschutz und Manövrierfähigkeit entscheidend sind (Lebensmittelverarbeitung, Pharmazie, Biotechnologie, Gesundheitswesen). Glatte Oberflächen, Edelstahl-Gabel/halterung und abgedichtete Komponenten minimieren Kontaminationsrisiken und unterstützen die Einhaltung von EHEDG und 3A.

Kernmerkmale

• Gabel/halterung aus Edelstahl EN 1.4301 / AISI 304 (3 mm, wo angegeben)
• Doppelt kugelgelagerter Drehkranz
• Radnabe aus Polyamid
• Lauffläche: grauer, spurloser Elastikreifen, Härte Shore A 65
• Radachse mit Mutter/Bohrung oder Gleitlager je nach Ausführung
• Lageroptionen: abgedichtetes Präzisionskugellager Edelstahl oder Edelstahlrollenlager
• Abgedichtete Lager für wartungsarmen Betrieb; geeignet für häufige Reinigungen

Hygiene-Lenkrolle mit Totalfeststeller (GN...-Q-RND-3G)
Lenkrolle mit Totalfeststeller, Gabel/halterung aus 3 mm EN 1.4301 / AISI 304 Edelstahlblech, doppelt kugelgelagerter Drehkranz, Radachse mit Gleitlager, Center-hole Montage. Entwickelt für Reinigungsprozesse bei gleichzeitigem Bodenschutz (spurloser Reifen).

Tabelle - Hygiene-Lenkrolle mit Totalfeststeller (GN...-Q-RND-3G)
| GN080-Q-RND-3G | GN100-Q-RND-3G | GN125-Q-RND-3G | GN160-Q-RND-3G | GN200-Q-RND-3G
Technische Daten | C / mm / kg | C / mm / kg | C / mm / kg | C / mm / kg | C / mm / kg
Raddurchmesser | 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Breite der Lauffläche | 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Härte der Lauffläche | Shore A 65 | Shore A 65 | Shore A 65 | Shore A 65 | Shore A 65
Mittelloch | 13 mm | 13 mm | 13 mm | 13 mm | 13 mm
Offset | 38 mm | 38 mm | 41 mm | 53 mm | 53 mm
Schwenkinterferenz | 222 mm | 238 mm | 268 mm | 334 mm | 370 mm
Gesamthöhe | 103 mm | 126 mm | 154 mm | 195 mm | 235 mm
Temperatur | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C
Norm | EN12532 | EN12532 | EN12532 | EN12532 | EN12532
Gewicht | 0,785 kg | 0,7629 kg | 0,9458 kg | 1,7362 kg | 1,9462 kg
Tragfähigkeit (dynamisch) | 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Tragfähigkeit (statisch) | 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Hygiene-Lenkrolle mit Edelstahlhalterung Einlochbohrung (GN...-RND-3G)
Lenkrolle mit Edelstahlhalterung, doppelt kugelgelagerter Drehkranz, Radachse mit Gleitlager, Einlochbohrung 13 mm für einbolzen-Befestigung.

Tabelle - Variante Einlochbohrung (GN...-RND-3G)
| GN080-RND-3G | GN100-RND-3G | GN125-RND-3G | GN160-RND-3G | GN200-RND-3G
Technische Daten | C / mm / kg | C / mm / kg | C / mm / kg | C / mm / kg | C / mm / kg
Raddurchmesser | 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Breite der Lauffläche | 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Härte der Lauffläche | Shore A 65 | Shore A 65 | Shore A 65 | Shore A 65 | Shore A 65
Mittelloch | 13 mm | 13 mm | 13 mm | 13 mm | 13 mm
Offset | 38 mm | 38 mm | 41 mm | 53 mm | 53 mm
Schwenkradius | 78 mm | 88 mm | 103,5 mm | 133 mm | 153 mm
Schwenkinterferenz | 156 mm | 176 mm | 207 mm | 266 mm | 306 mm
Gesamthöhe | 103 mm | 126 mm | 154 mm | 195 mm | 235 mm
Temperatur | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C | -30 / +80 °C
Norm | EN12532 | EN12532 | EN12532 | EN12532 | EN12532
Gewicht | 0,725 kg | 0,6949 kg | 0,8398 kg | 1,7362 kg | 1,9462 kg
Tragfähigkeit (dynamisch) | 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Tragfähigkeit (statisch) | 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Vorteile & Einsatzbereiche

• Spurfreie Elastikreifen schützen empfindliche Böden und reduzieren Geräusche
• Niedrige Rollwiderstände bei hoher Tragfähigkeit für leichtgängige Verfahrbewegungen
• Korrosionsbeständige Edelstahlkonstruktion für aggressive Reinigungsprozesse
• Abgedichtete Lageroptionen reduzieren Wartung und Ausfallzeiten
• Geeignet für Lebensmittelproduktion, pharmazeutische Labore, Reinräume und weitere hygienische Bereiche

Technische Spezifikationen

• Produktfamilie: GN...-RND-3G / GN...-Q-RND-3G
• Material Gabel/halterung: Edelstahl EN 1.4301 / AISI 304
• Radnabe: Polyamid
• Lauffläche: Grauer, spurloser Elastikreifen, Shore A 65
• Verfügbare Raddurchmesser: 80, 100, 125, 160, 200 mm
• Mittelloch / Bolzenloch: 13 mm (je nach Variante)
• Betriebstemperatur: -30 °C bis +80 °C
• Norm: EN12532
• Lageroptionen: Gleitlager (Standard), Rollenlager Edelstahl, Präzisionskugellager Edelstahl (abgedichtet)
• Gewichte und Tragfähigkeiten: siehe Tabellen pro Modell
