Lenkrolle Q-RND-3B-HSC-Mxx-Lxxx series

mit GrundplatteGewindeschaftelastisch

Produktübersicht
Nivellierbare Lenkrollen, konstruiert für hygienische Bereiche wie Lebensmittelverarbeitung, Pharmaindustrie und Reinräume. Edelstahlbauweise kombiniert mit blauem, spurlosen Elastikreifen schützt den Boden, erleichtert die Reinigung und erhöht die Sichtbarkeit. Integrierter Nivelliermechanismus ermöglicht höhenverstellbare, vibrationsarme Gerätebefestigung.

Hauptmerkmale

• Gabel und tragende Teile aus Edelstahl (EN 1.4301 / AISI 304)
• Doppelreihiger Kugelkranz für ruhiges Schwenken
• Radnabe aus Polyamid
• Lauffläche: blauer spurloser Elastikreifen (Polyurethan/Elastomer) — Shore A 65
• Radachse: mit Mutter oder Gleitlager je nach Ausführung
• Lageroptionen: Edelstahllager oder eingedichtetes Präzisionskugellager aus Edelstahl
• Integrierter Nivelliermechanismus (höhenverstellbare Lenkrolle)

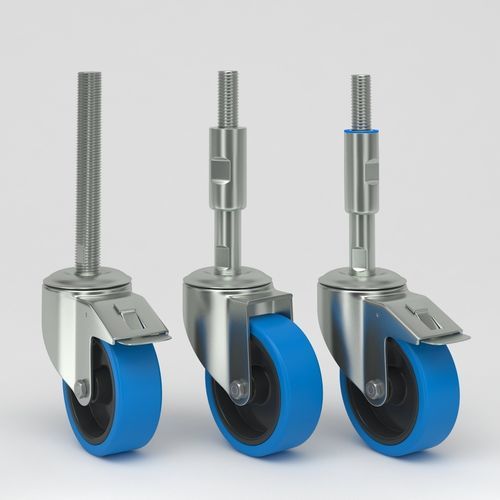

Varianten & Bauarten

• Nivellier-Lenkrolle mit Totalfeststeller (Versionen mit Vollgewindespindel)
• Nivellier-Lenkrolle mit Totalfeststeller und Spindel mit Hygieneschutzhülse (Hülse als Kontermutter; optional hygienische Abdeckung)
• Nivellier-Lenkrolle mit Edelstahlhalter (Plattenbefestigung)

Montagemöglichkeiten Vollgewindespindel
Vollgewindespindel A2-70 HSC: Mxx = M16, M20, M24, M30, M36, M42, M48. Längen Lxxx = 70 mm, 100 mm, 120 mm, 150 mm, 180 mm, 200 mm, 230 mm, 280 mm, 310 mm. Material: Edelstahl EN 1.4301 / AISI 304.

Montageoptionen Spindel mit Schutzhülse
Spindel mit Schutzhülse A2-70 (LC-HSC): M16, M20, M24, M30, M36, M42, M48. Hülse Längen: 135 mm, 175 mm, 215 mm, 255 mm, 295 mm. Material: Edelstahl EN 1.4301 / AISI 304.

Anwendungen
Einsetzbar in der Lebensmittelverarbeitung, pharmazeutischen Produktion, Labors und Reinräumen, wo Hygiene, Bodenschutz und einfache Reinigung erforderlich sind. Die blaue Lauffläche erhöht die Sichtbarkeit und hinterlässt keine Spuren.

Hygiene- und Sicherheitshinweise

• Freiliegendes Gewinde kann durch Hygienehülse abgedeckt werden, die als Kontermutter dient
• Optionale hygienische Oberabdeckung verfügbar
• Konstruktion minimiert Schmutznischen und erleichtert die Desinfektion

Technische Daten (Beispiel GN080 / GN100 / GN125)
Modelle: GN080-Q-RND-3B-HSC-Mxx-Lxxx | GN100-Q-RND-3B-HSC-Mxx-Lxxx | GN125-Q-RND-3B-HSC-Mxx-Lxxx. Einheiten: °C / mm / kg. Raddurchmesser D: 80 mm | 100 mm | 125 mm. Breite der Lauffläche B: 35 mm | 36 mm | 36 mm. Offset O: 38 mm | 38 mm | 41 mm. Schwenkradius: 74 mm | 84 mm | 95 mm. Schwenkinterferenz: 222 mm | 238 mm | 268 mm. Gesamthöhe H: 103 mm | 126 mm | 154 mm. Gewicht: 0,68 kg | 0,76 kg | 0,94 kg. Tragfähigkeit (dynamisch): 150 kg | 150 kg | 150 kg. Tragfähigkeit (statisch): 300 kg | 300 kg | 300 kg.

Technische Daten - Lauffläche und Umgebung

• Härte der Lauffläche: Shore A 65
• Temperaturbereich: -30 °C bis +80 °C
• Norm: EN 12532

Hinweis
Verschiedene Montage- und Abdichtungsoptionen verfügbar (Vollgewindespindel, Spindel mit Schutzhülse, abgedichtete Schutzhülse). Wählen Sie Lager- und Montageausführung entsprechend Anwendung und Reinigungsanforderungen.
