Lenkrolle Q-RND-3R-HSC-Mxx-Lxxx series

Hebe

Produktübersicht

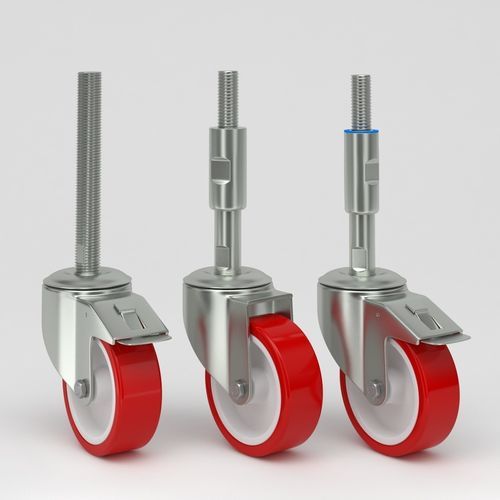

Eine Nivellier-Lenkrolle mit Edelstahlspindel und roter Polyurethan-Lauffläche, die Mobilität, präzise Nivellierung und Korrosionsbeständigkeit für hygienische und industrielle Umgebungen (Lebensmittelverarbeitung, Pharma, Verpackung, Labore) bietet. Der integrierte Nivelliermechanismus erlaubt schnelle und genaue Höhenanpassungen zur Stabilisierung von Geräten und zur Reduzierung von Vibrationen.

Design & Materialien
Gabel und Befestigungsteile aus Edelstahl EN 1.4301 / AISI 304. Radnabe aus Polyamid. Lauffläche aus rotem Polyurethan (Shore D 48). Lageroptionen: Edelstahl-Gleitlager; optional Edelstahl-Rollenlager oder abgedichtetes Präzisionskugellager (Edelstahl).

Merkmale

• Höhenverstellbarer Nivelliermechanismus für schnelle, präzise Einstellungen.
• Edelstahlspindel für Korrosionsbeständigkeit in feuchten oder chemischen Umgebungen.
• Rote Polyurethan-Lauffläche: verschleißfest, nicht abfärbend, geringer Rollwiderstand, Stoßdämpfung und Bodenschutz.
• Doppelkugellager-Drehkranz für weiche Schwenkbewegungen.
• Optionale Totalfeststeller-Funktion verfügbar.
• Optional Hygieneschutzhülse für die Spindel (verdeckt das Gewinde und dient als Gegenmutter) sowie optionale hygienische obere Abdeckung.

Montage- und Lageroptionen

• Vollgewindespindel-Montage A2-70 HSC: Gewinde M16, M20, M24, M30, M36, M42, M48. Längen L = 70, 100, 120, 150, 180, 200, 230, 280, 310 mm. Material: Edelstahl EN 1.4301 / AISI 304.
• Spindel mit Schutzhülse A2-70 LC-HSC: Gewinde M16–M48. Hülsenlängen = 135, 175, 215, 255, 295 mm. Material: Edelstahl EN 1.4301 / AISI 304.
• Edelstahl-Gehäusevarianten: Gabelhalter aus 3 mm Edelstahlblech EN 1.4301 / AISI 304.

Verfügbare Varianten / Beispiel-Codes
Beispielcodes mit Durchmesser- und Montageangabe: TU080-Q-RND-3R-HSC-Mxx-Lxxx, TU100-Q-RND-3R-HSC-Mxx-Lxxx, TU125-Q-RND-3R-HSC-Mxx-Lxxx und Varianten mit LC-HSC oder Halterversionen.

Technische Tabellen (Beispielwerte nach Raddurchmesser)
Raddurchmesser D / Laufflächenbreite B / Offset O / Schwenkradius / Schwenkinterferenz / Gesamthöhe H / Gewicht / Dynamische Last / Statische Last
80 mm / 30 mm / 38 mm / 74 mm / 222 mm / 103 mm / 0,64 kg / 150 kg / 300 kg
100 mm / 36 mm / 38 mm / 84 mm / 238 mm / 126 mm / 0,78 kg / 200 kg / 400 kg
125 mm / 37 mm / 41 mm / 95 mm / 268 mm / 154 mm / 0,92 kg / 200 kg / 400 kg

Edelstahl-Halter-Variante (Beispielwerte)
80 mm / 30 mm / 38 mm / 74 mm / 156 mm / 103 mm / 0,59 kg / 150 kg / 300 kg
100 mm / 36 mm / 38 mm / 84 mm / 176 mm / 126 mm / 0,71 kg / 200 kg / 400 kg
125 mm / 37 mm / 41 mm / 95 mm / 207 mm / 154 mm / 0,81 kg / 200 kg / 400 kg

Hygienische Merkmale
Das Spindelgewinde kann durch eine hygienische Hülse abgedeckt werden, die zugleich als Gegenmutter dient. Konstruktionsoptimierung für einfache Reinigung und verringertes Kontaminationsrisiko. Optionale hygienische Abdeckung erhältlich.

Anwendungen
Geeignet für Lebensmittelverarbeitung, Pharmaherstellung, Verpackungslinien und Laborgeräte, bei denen Hygiene, Korrosionsbeständigkeit und stabile Mobilität gefordert sind.

Eigenschaften / Technische Spezifikationen

• Produktfamilie: TU-Serie Nivellierrollen
• Material Gabel/Befestigung: Edelstahl EN 1.4301 / AISI 304
• Radnabenmaterial: Polyamid
• Laufflächenmaterial: Polyurethan (rot), Shore D 48
• Temperaturbereich: -20 °C bis +75 °C
• Norm: EN 12532
• Verfügbare Raddurchmesser: 80, 100, 125 mm
• Tragfähigkeit: dynamisch 150–200 kg, statisch 300–400 kg (je nach Modell)
• Spindeloptionen: M16–M48, Längen 70–310 mm; Versionen mit Schutzhülse 135–295 mm
