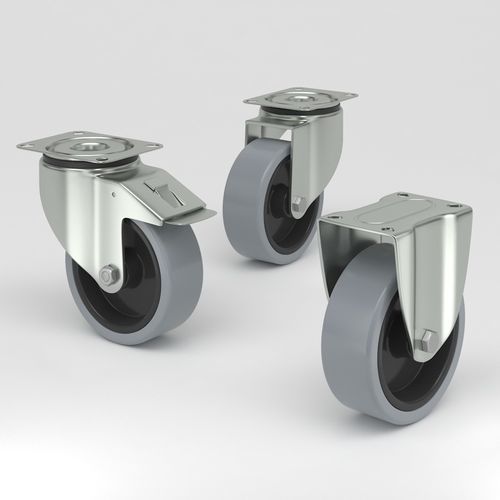

Lenkrolle Q-B13- 3G series

feststehendmit Grundplattefür medizinische Geräte

Produktübersicht
Transportrolle im Hygienedesign mit grauem, spurlosem Elastikreifen. Entwickelt für hygienisch sensibele Bereiche wie Lebensmittelverarbeitung, Pharma und Gesundheitswesen. Korrosionsbeständige Edelstahlkomponenten und glatte Oberflächen minimieren Kontaminationsrisiken und erleichtern die Reinigung.

Materialien & Aufbau
Gabel aus Edelstahl EN 1.4301 / AISI 304, Radkörper aus Polyamid, Lauffläche aus spurfreiem Elastikreifen (Härte Shore A 65), doppelt kugelgelagerter Drehkranz, Radachse mit Gleitlager oder Mutter, rostfreies Gleitlager, Plattenbefestigung. Lieferung auch mit Rollenlager (Edelstahl) oder Präzisionskugellager (Edelstahl), abgedichtet.

Hauptmerkmale

• Grauer, nicht abfärbender Elastikreifen – hinterlässt keine Spuren auf dem Boden.
• Elastisches Material absorbiert Stöße und Vibrationen, sorgt für leise Bewegung.
• Edelstahlgehäuse (EN 1.4301 / AISI 304) – korrosionsbeständig, geeignet für nasse/feuchte Umgebungen.
• Glattes, hygienisches Design – leicht zu reinigen, reduziert Schmutz- und Bakterienansammlungen.
• Optionen: Lenkrolle mit Totalfeststeller, Lenkrolle mit Edelstahlplattenhalterung, Bockrolle (fest).

Vorteile für hygienische Umgebungen
Minimierung von Kontaminationsrisiken, einfache und gründliche Reinigung, langlebige Edelstahlkonstruktion, reduzierte Geräuschbelastung dank elastischer Lauffläche. Geeignet für Produktionslinien, medizinische Geräte und pharmazeutische Einrichtungen.

Verwendung & Funktion

• Transport und Mobilität von Geräten und Maschinen in sauberen bzw. hygienisch sensiblen Bereichen.
• Erhältliche Schwenk- und Feststelloptionen zur Verbesserung von Mobilität und Stabilität.

Technische Tabellen (Auszug nach Rollentyp / Modell)
Schwenkrolle mit Totalfeststeller (Modelle)
Modelle: GN080-Q-B13-3G | GN100-Q-B13-3G | GN125-Q-B13-3G | GN160-Q-B13-3G | GN200-Q-B13-3G
Raddurchmesser: 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Breite der Trittfläche: 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Härte des Reifenprofils: Shore A 65 | Shore A 65 | Shore A 65 | Shore A 65 | Shore A 65
Tellergröße: 105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
Lochmitten der Platte: 82×62 78×58 mm | 82×62 78×58 mm | 82×62 78×58 mm | 110×85 100×75 mm | 110×85 100×75 mm
Plattenloch: 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Offset: 34 mm | 34 mm | 32 mm | 53 mm | 53 mm
Schwenkinterferenzen: 222 mm | 236 mm | 248 mm | 334 mm | 370 mm
Gesamthöhe: 105 mm | 128 mm | 156 mm | 195 mm | 235 mm
Temperaturbereich: -30 / +80 °C für alle Modelle
Standard: EN12532 für alle Modelle
Gewicht: 0,607 kg | 0,739 kg | 0,8898 kg | 2,2512 kg | 2,5082 kg
Tragfähigkeit (dynamisch): 200 kg | 150 kg | 200 kg | 300 kg | 330 kg
Tragfähigkeit (statisch): 400 kg | 300 kg | 400 kg | 600 kg | 660 kg

Industrie-Lenkrolle mit Edelstahlplattenhalterung (Modelle)
Modelle: GN080-B13-3G | GN100-B13-3G | GN125-B13-3G | GN160-B13-3G | GN200-B13-3G
Raddurchmesser: 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Breite der Trittfläche: 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Härte des Reifenprofils: Shore A 65 (alle)
Tellergröße: 105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
Lochmitten der Platte: 82×62 78×58 mm | 82×62 78×58 mm | 82×62 78×58 mm | 110×85 100×75 mm | 110×85 100×75 mm
Plattenloch: 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Offset: 34 mm | 34 mm | 32 mm | 53 mm | 53 mm
Schwenkradius / Schwenkinterferenzen / Gesamthöhe / Temperatur / Standard / Gewicht / Tragfähigkeit entsprechen den oben genannten Werten (siehe Schwenkrolle mit Totalfeststeller) und sind für jedes Modell spezifisch wie oben aufgeführt.

Industrie-Bockrolle (Modelle)
Modelle: GN080-FIX-3G | GN100-FIX-3G | GN125-FIX-3G | GN160-FIX-3G | GN200-FIX-3G
Raddurchmesser: 80 mm | 100 mm | 125 mm | 160 mm | 200 mm
Breite der Trittfläche: 35 mm | 36 mm | 36 mm | 40 mm | 40 mm
Härte des Reifenprofils: Shore A 65 (alle)
Tellergröße: 103 x 85 mm | 103 x 85 mm | 103 x 85 mm | 137 x 111 mm | 137 x 111 mm
Lochmitten der Platte: 82×62 78×58 mm | 82×62 78×58 mm | 82×62 78×58 mm | 110×85 100×75 mm | 110×85 100×75 mm
Plattenloch: 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Gesamthöhe / Temperatur / Standard / Gewicht / Tragfähigkeit analog zu obigen Tabellen (für feste Ausführung spezifizierte Werte in Tabelle der Seite).

Zusammenfassung

• Hygienisches Design, ideal für saubere Produktionsumgebungen.
• Verschiedene Bauformen (Schwenk mit Feststeller, Lenkrolle mit Plattenhalterung, Bockrolle).
• Einheitliche Materialwahl: Edelstahl EN 1.4301 / AISI 304 + Polyamid + elastische Lauffläche (Shore A 65).

Caractéristiques / spécifications techniques

• Härte der Lauffläche: Shore A 65.
• Temperaturbereich: -30 / +80 °C.
• Norm: EN 12532.
• Material: Edelstahl EN 1.4301 / AISI 304 (Gabel, Platten, Befestigung).
• Optionen: Gleitlager, Rollenlager (Edelstahl), Präzisionskugellager (Edelstahl), Totalfeststeller, verschiedene Platten- und Befestigungsgrößen.
