Lenkrolle Q-B13- 3B series

feststehendmit Grundplattefür medizinische Geräte

Produktbeschreibung
Gabel aus Edelstahl EN 1.4301 / AISI 304, doppelt kugelgelagerter Schwenkkopf, Radachse mit Mutter oder Gleitlager, Radkörper mit blauem Polyamidzentrum, rostfreie Gleit- oder abgedichtete Präzisionslager. Montage über Platte möglich. Drehbare und feste Ausführungen erhältlich, inklusive Lenkrollen mit Totalfeststeller und verschiedenen Halterungen/Plattengrößen.

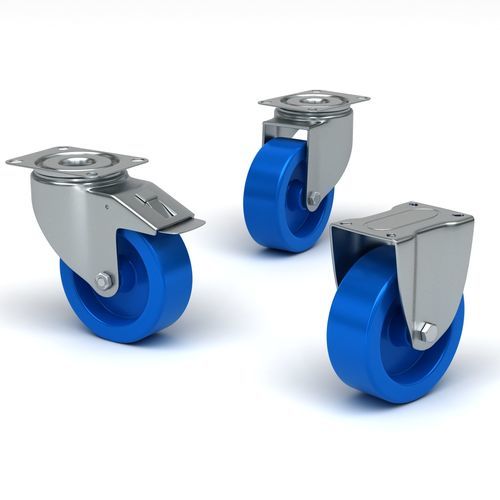

Wichtige Varianten

• Lenkrolle mit Totalfeststeller und blauem Polyamidradzentrum (Plattenmontage)
• Lenkrolle mit Edelstahlplattenhalterung
• Festrolle mit blauem Polyamidradzentrum

Vorteile

• Korrosionsbeständige Materialien: Edelstahlkomponenten für Einsatz in feuchten und aggressiven Umgebungen
• Abriebfreie Räder: blaues Polyamid verhindert Spuren auf dem Boden
• Hohe Tragfähigkeit: Ausführungen für 200 kg und 400 kg dynamische Lasten je nach Größe
• Einfache Reinigung: hygienisches Design, geeignet für Reinigungs- und Waschumgebungen
• Hygienische Konformität: Auslegung gemäß EHEDG und Empfehlungen der FDA

Technische Daten – Lenkrolle mit Totalfeststeller (Modelle NY080-Q-B13-3B, NY100-Q-B13-3B, NY125-Q-B13-3B, NY160-Q-B13-3B, NY200-Q-B13-3B)
Raddurchmesser: 80 mm | 100 mm | 125 mm | 150 mm | 200 mm
Breite der Lauffläche: 32 mm | 36 mm | 36 mm | 40 mm | 50 mm
Härte der Lauffläche: Shore D 75 (alle Größen)
Tellergröße: 105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
Lochmitten der Platte: 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Plattenloch: 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Offset: 34 mm | 34 mm | 32 mm | 53 mm | 53 mm
Schwenkinterferenz: 222 mm | 236 mm | 248 mm | 334 mm | 370 mm
Gesamthöhe: 105 mm | 128 mm | 156 mm | 190 mm | 235 mm
Temperaturbereich: -40 / +80 °C (alle Größen)
Standard: EN 12532 (alle Größen)
Gewicht: 0,719 kg | 0,701 kg | 0,8098 kg | 1,9488 kg | 2,3608 kg
Tragfähigkeit (dynamisch): 200 kg | 200 kg | 200 kg | 400 kg | 400 kg
Tragfähigkeit (statisch): 400 kg | 400 kg | 400 kg | 800 kg | 800 kg

Technische Daten – Lenkrolle mit Edelstahlplattenhalterung (Modelle NY080-B13-3B, NY100-B13-3B, NY125-B13-3B, NY160-B13-3B, NY200-B13-3B)
Raddurchmesser: 80 mm | 100 mm | 125 mm | 150 mm | 200 mm
Breite der Lauffläche: 32 mm | 36 mm | 36 mm | 40 mm | 50 mm
Härte der Lauffläche: Shore D 75 (alle Größen)
Tellergröße: 105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
Lochmitten der Platte: 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Plattenloch: 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Offset / Schwenkradius / Schwenkinterferenz (Auswahl): Offset 34/34/32/53/53 mm; Schwenkradius 74/84/95/128/153 mm; Schwenkinterferenz 148 / 168 / 190 / 256 / 306 mm
Gesamthöhe: 105 mm | 128 mm | 156 mm | 190 mm | 235 mm
Temperaturbereich: -40 / +80 °C
Standard: EN 12532
Gewicht: 0,589 kg | 0,661 kg | 0,7078 kg | 1,8408 kg | 2,1688 kg
Tragfähigkeit (dynamisch): 200 kg | 200 kg | 200 kg | 400 kg | 400 kg
Tragfähigkeit (statisch): 400 kg | 400 kg | 400 kg | 800 kg | 800 kg

Technische Daten – Festrolle (Modelle NY080-FIX-3B, NY100-FIX-3B, NY125-FIX-3B, NY160-FIX-3B, NY200-FIX-3B)
Raddurchmesser: 80 mm | 100 mm | 125 mm | 150 mm | 200 mm
Breite der Lauffläche: 32 mm | 36 mm | 37 mm | 40 mm | 50 mm
Härte der Lauffläche: Shore D 75 (alle Größen)
Tellergröße: 103 x 85 mm | 103 x 85 mm | 103 x 85 mm | 137 x 111 mm | 137 x 111 mm
Lochmitten der Platte: 82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
Plattenloch: 9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Gesamthöhe: 105 mm | 128 mm | 156 mm | 190 mm | 235 mm
Temperaturbereich: -40 / +80 °C
Standard: EN 12532
Gewicht: 0,3788 kg | 0,500 kg | 0,6838 kg | 1,4338 kg | 1,7988 kg
Tragfähigkeit (dynamisch): 200 kg | 200 kg | 200 kg | 400 kg | 400 kg
Tragfähigkeit (statisch): 400 kg | 400 kg | 400 kg | 800 kg | 800 kg

Anwendungsbereiche
Lebensmittelverarbeitung, Pharmaindustrie, medizinische Umgebungen und Reinräume, in denen Hygiene, Korrosionsbeständigkeit und einfache Reinigung erforderlich sind.

Charakteristika / technische Spezifikationen

• Radmaterial: Polyamid (blau) – porenfrei, chemikalienbeständig, leicht zu reinigen
• Gabel/Platte: Edelstahl EN 1.4301 / AISI 304
• Drehkranz: doppelt kugelgelagert (bei Lenkrollen)
• Lageroptionen: Edelstahlrollenlager oder abgedichtete Präzisionskugellager (Edelstahl)
• Einsatzbereiche: Lebensmittel-, Pharma- und Reinraumindustrie
