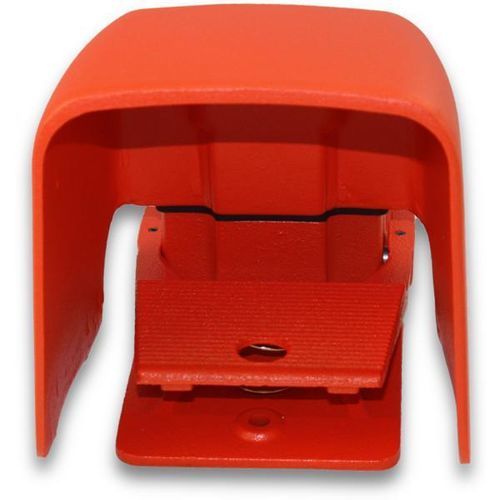

Steuerungs-Fußschalter 500-AHOX-5K

Bremsmit Potentiometertastend

Übersicht
Momentaner Fußpedal-Potenziometer mit extra-großem OX-Schutz für industrielle stufenlose Drehzahlregelung. Lineares 2-W-Element in 5 kΩ (wahlweise). Für Boden-/Fußbedienung und raue Umgebungen ausgelegt.

Produktdaten

• Modell: 500-AHOX-5K — Preis: $387.80
• Schaltertyp: Linear, 2 Watt, 5 kΩ
• Funktion: Momentane variable Steuerung (Tritt)
• Schaltkreis: SPDT (Form "C") mit 1 Hilfskontakt
• Kabeleintritt: 3/4"-14 NPT Gewinde (Standard)
• Gehäusefarbe: Alarmorange
• Gehäusematerial: Gusseisen
• Schutz & Abdeckung: Extra groß dimensionierte Abdeckung aus Druckgussaluminium
• Anschlüsse: Lötanschluss und Schnellsteckanschluss
• Elektrische Werte: 15 A, 125–250 VAC; 1/2 PS bei 125–250 VAC
• Gehäuse-Schutzarten: NEMA Typ 1,2,4,13; UL enclosure Typ 1,2,4,13; EN 60529; IP56 (IP68 auf Anfrage)

Eigenschaften & Vorteile

• Robustes Gusseisengehäuse verhindert Verrutschen während des Betriebs
• Neopren-Abdeckdichtung, O-Ringe an der Betätigungswelle und separate Erdungsschraube für Dichtung und Erdung
• Drei Bohrungen für feste Montage am Boden oder an der Ausrüstung
• Geben Sie den gewünschten maximalen Widerstand an; an die Anwendung anpassbar

Materialien

• Tritt und Gehäuse aus Gusseisen für Festigkeit und Langlebigkeit
• Geschützt durch eine starke Abdeckung aus Druckgussaluminium
• Oberfläche: lackiert in Alarmorange
• Standard-Eingang: 3/4"-14 N.P.T. Gewinde
• Beim Niederdrücken des Tritttritts dreht sich das Potentiometer von null bis zum eingestellten Maximalwiderstand
• Federbelasteter Tritt kehrt in die Ruhestellung zurück, wenn der Fußdruck entfernt wird
• Optionaler Hilfskontakt: 15 A bei 125–250 VAC
• Der Schalter kann zu Beginn des Pedalwegs arbeiten; bis zu drei SPDT-Schalter können hinzugefügt und für jeden Punkt des Pedalwegs eingestellt werden
• Entwickelt für den Einsatz mit frequenzgeregelten Antrieben; verfügbar in ausgewählten 2 W linearen Werten

Optionen

• Spezielle doppelte 1/2"-14 N.P.T. Gewinde-Eingänge und metrische Größen sind für OEM auf Sonderbestellung erhältlich
• Verfügbare Potentiometerwerte: 5.000 Ω oder 10.000 Ω; andere Werte auf Sonderbestellung
• Hercules-Modelle mit Aluminium-Druckguss-Basis und -Abdeckungen erhältlich (außer ungeschirmte Abdeckung, die Grauguss ist)

Anwendungen

• Biegemaschinen
• Boxmarker
• Bremsen
• Schredder/Chopper
• Reiniger
• Verschlusssysteme
• Förderanlagen
• Crimpmaschinen
• Abschneidemaschinen für Rohre und Rohrleitungen
• Schneider
• Schnittmaschinen
• Bohrmaschinen
• Bohrtische
• Fertiger
• Entferner von Füllstoffen
• Falzmaschinen
• Lebensmittelverarbeitungsanlagen
• Formsysteme
• Schleifer
• Schleifmaschinen
• Lacers
• Drehmaschinen
• Aufzüge
• Markiersysteme
• Materialumschlaggeräte
• Mikroskope
• Leitsysteme für Raketenstart
• Spritzgießmaschinen
• Nibbler
• Notcher
• Ölbohrinseln
• Plattformen
• Positionierer
• Töpferdrehbänke
• Ziehvorrichtungen
• Punching-Ausrüstung
• Aufwickelsysteme
• Nietmaschinen
• Rollen-Nutenfräsen
• Router
• Sägen
• Sägemühlen
• Schrottschredder
• Kanalreinigungsgeräte
• Scheren
• Schuhmaschinen
• Shredder
• Space Shuttle
• Spinnmaschinen
• Tacker
• Chirurgische Geräte
• Tische
• Tester
• Gewinderollmaschinen
• Gewindeschneidmaschinen
• Schnitt-, Perle- und Formmaschinen
• Perle- & Formmaschinen
• Rohrend-Formmaschinen
• Rohrexpander
• Turn/Mill-Zentren
• Dreher
• Drehzentren
• Drehtische
• Binde- & Bündelmaschinen
• Spannungsregelung
• Wasserkanonen
• Schweißgeräte
• Wickelgeräte
• Drahtziehsysteme

Technische Spezifikationen

• Modell: 500-AHOX-5K
• Preis: $387.80
• Schaltertyp: Linear, 2 Watt, 5 kΩ
• Funktion: Momentane variable Steuerung
• Circuitry: SPDT (Form "C"), 1 Hilfskontakt
• Kabeleinträge: 3/4"-14 NPT Gewinde
• Gehäusefarbe: Orange
• Gehäusematerial: Gusseisen
• Schutz & Abdeckungen: Extra groß dimensionierter Schild
• Anschlüsse: Lötanschluss, Schnellanschluss
• Elektrische Werte: 15 A, 125–250 VAC; 1/2 PS bei 125–250 VAC
• Gehäuse-Schutzarten: NEMA Typ 1,2,4,13; UL enclosure Typ 1,2,4,13; EN 60529; IP56 (IP68 auf Anfrage)
