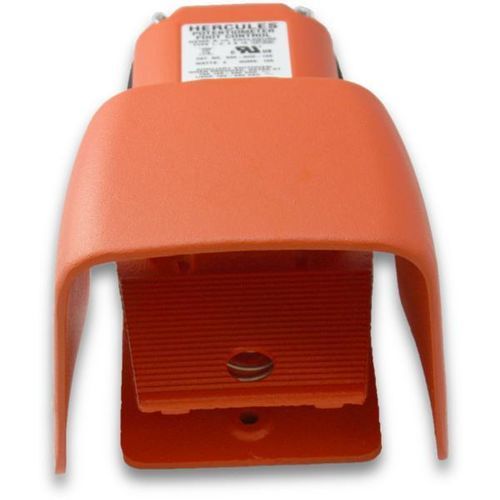

Steuerungs-Fußschalter 500-AHO-5K

Bremsmit Potentiometertastend

Produkt
Momentar • 5 kΩ • 1 Hilfskontakt • Nicht verkabelt

Produktdetails
Modell: 500-AHO-5K • Preis: $374.35
Schaltertyp: Linear, 2 W, 5 kΩ
Funktion: Momentare stufenlose Regelung
Schaltung: SPDT (Form C) mit 1 Hilfskontakt
Kabeleinführung: 3/4-14 NPT Gewindeeingang (einzeln)
Gehäusefarbe: Alert Orange
Gehäusematerial: Gusseisen
Schutz: Überdimensioniertes O-Shield (gussaluminium)
Schalteranschlüsse: Lötanschluss und Schnellsteckanschluss
Elektrische Werte: 15 A, 125–250 VAC; 1/2 HP 125–250 VAC

Eigenschaften & Vorteile

• Gegossenes Metallgehäuse gewährleistet stabile Bedienung
• Neopren-Dichtung, O-Ringe an der Welle und separate Erdungsschraube für Umweltschutz und Sicherheit
• Drei Befestigungsbohrungen für starre Montage am Boden oder an Maschinen
• Geben Sie den gewünschten maximalen Widerstand zur Anpassung an

Materialien

• Trittplatte und Gehäuse aus Gusseisen für hohe Festigkeit
• Geschützt durch ein überdimensioniertes Schutzschild aus Gussaluminium
• Beschichtet in Alert Orange zur Sichtbarkeit
• Standard: einzelne 3/4-14 NPT Rohranschlussöffnung; metrische oder doppelte Eingänge auf Anfrage
• Für den Einsatz mit drehzahlvariablen Antrieben ausgelegt; lieferbar in ausgewählten 2 W linearen Werten
• Beim Betätigen der Trittplatte dreht sich das Potentiometer von null bis zum eingestellten Maximalwiderstand; die Trittplatte ist federbelastet und kehrt in die Ruhestellung zurück
• Hilfskontakt mit 15 A, 125–250 VAC kann ergänzt werden; bis zu drei SPDT-Schalter sind einbaubar und an beliebiger Stelle der Trittweg-Einstellung justierbar

Optionen

• Spezielle doppelte 1/2-14 NPT Rohranschlussöffnung und metrische Größen auf Sonderbestellung
• Hercules-Potentiometer verfügbar in 5 000 Ω oder 10 000 Ω; weitere Werte auf Sonderbestellung
• Modelle mit gegossener Aluminium-Basis und Abdeckungen in ausgewählten Ausführungen erhältlich (außer ungeschirmter Abdeckung, die aus Grauguss ist)

Gehäuse & Zweck
NEMA Typ 1, 2, 4, 13 • UL Gehäuse Typ 1, 2, 4, 13 • EN 60529 Schutzart • IP56 (IP68 auf Anfrage)

Anwendungen

• Biegepressen
• Boxmarker
• Bremssysteme
• Schredder
• Reinigungsgeräte
• Verschlusssysteme
• Fördersysteme
• Crimpmaschinen
• Abschneidemaschinen für Rohr und Schlauch
• Schneidemaschinen
• Bohrmaschinen
• Bohrtische
• Fertiger
• Entgratmaschinen
• Falzmaschinen
• Lebensmittelverarbeitungsausrüstung
• Formsysteme
• Schleifmaschinen
• Drehautomaten und Bearbeitungszentren
• Hebebühnen und Plattformen
• Markiersysteme
• Materialumschlaggeräte
• Mikroskope
• Lenksysteme für Raketenauslöser
• Spritzgussmaschinen
• Nietmaschinen
• Rundkanten- und Sägemaschinen
• Schredder und Zerkleinerer
• Kanalsäuberungsgeräte
• Scheren und Schuhmaschinen
• Chirurgische Ausrüstung
• Tische und Prüfstände
• Gewindewalz- und Gewindeschneidmaschinen
• Abkant- und Formmaschinen
• Rohrendformmaschinen und Ausdehnvorrichtungen
• Spannungsregelung
• Wasserkanonen
• Schweißgeräte und Wickelanlagen
• Drahtziehsysteme

Technische Daten

• Modell: 500-AHO-5K
• Schaltertyp: Linear, 2 W, 5 kΩ
• Funktion: Momentare stufenlose Regelung
• Circuitry: SPDT (Form C) mit 1 Hilfskontakt
• Kabeleinführung: 3/4-14 NPT (Standard)
• Gehäuse: Gusseisen, lackiert Alert Orange
• Schutzschild: Überdimensioniertes O-Shield aus Gussaluminium
• Anschlüsse: Lötanschluss und Schnellsteckanschluss
• Elektrische Bewertung: 15 A, 125–250 VAC; 1/2 HP 125–250 VAC
• Gehäusebewertungen: NEMA 1, 2, 4, 13; UL Typ 1, 2, 4, 13; IP56 (IP68 auf Anfrage)
