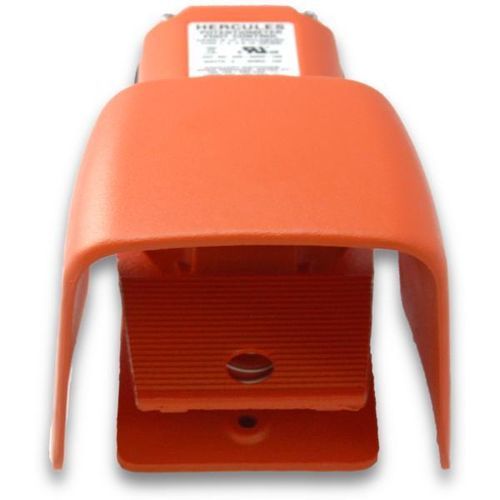

Steuerungs-Fußschalter 500-A2HO-1K

Bremsmit Potentiometertastend

Produktübersicht
Momentary • 1K OHM • 2 Hilfskontakte • Nicht verkabelt

Produktübersichtstabelle
500-A2HO-1K — $370.90
Schaltertyp: Linear, 2 Watt 1K Ohm
Funktionen: Momentane variable Steuerung
Schaltungen: DPDT (Form CC) 2 Hilfskontakte
Kabeleinführungen: Gewindeeinführung 3/4"-14 NPT
Gehäusefarben: Orange
Gehäusematerialien: Gusseisen
Schilde & Schutzvorrichtungen: Überdimensionierter Schild
Schalteranschlüsse: Lötanschluss, Schnellanschluss
Elektrische Werte: 15A, 125-250 VAC, 1/2 HP 125-250 VAC

Gehäuse
NEMA Typ 1, 2, 4, 13 • UL ENCLOSURE Typ 1, 2, 4, 13 • EN 60529 Schutzgrad • IP56 • IP68 auf Anfrage

Zweck
O Shield • Tropfwasserdicht • Staubdicht • Wasserdicht • Öldicht

Merkmale & Vorteile

• Robustes, gegossenes Metallgehäuse hat ausreichend Gewicht, damit der Schalter beim Betrieb nicht verrutscht
• Alle Modelle verfügen über eine Neopren-Abdeckdichtung sowie O-Ringe an der Betätigungswelle und eine separate Erdungsschraube
• 3 Löcher für eine starre Montage am Boden oder an der Ausrüstung vorgesehen
• Geben Sie den maximal gewünschten Widerstand an

Materialien

• Pedal und Gehäuse aus Gusseisen für Festigkeit und Haltbarkeit
• Geschützt durch einen starken, gegossenen Aluminium-Schild
• In Alert Orange lackiert
• Einzelne 3/4"-14 N.P.T. Gewindeeinführung für Kabelverschraubung ist Standard
• Entwickelt für die Verwendung mit drehzahlgeregelten Antrieben und in ausgewählten 2-Watt-Linearausführungen erhältlich
• Beim Niederdrücken des Pedals dreht sich der Potentiometer von Null bis zum gewählten Maximalwiderstand
• Das Pedal ist federbelastet und kehrt in die Normalposition zurück, wenn der Fußdruck entfernt wird
• Ein Hilfsschalterkontakt mit 15 Ampere 125-250 VAC kann der Steuerung hinzugefügt werden
• Der Schalter wird zu Beginn des Pedalwegs betätigt
• Bis zu 3 SPDT-Schalter können hinzugefügt und so eingestellt werden, dass sie an jedem Punkt des Pedalwegs betätigt werden

Optionen

• Spezielle doppelte 1/2"-14 N.P.T. Gewindeeinführung und metrische Größen auf Sonderbestellung für OEM verfügbar
• Verfügbar mit 5.000 Ohm oder 10.000 Ohm Werten; andere Potentiometerwerte auf Sonderbestellung
• Hercules-Modelle mit gegossener Aluminium-Basis und -Abdeckungen verfügbar (außer ungeschirmter Abdeckung, die graues Eisen ist)

Anwendungen

• Biegemaschinen
• Box-Marker
• Bremssysteme
• Chopper
• Reinigungsgeräte
• Verschlusssysteme
• Fördersysteme
• Crimpmaschine
• Schnittmaschinen für Rohre und Schläuche
• Cutter
• Schnittmaschine
• Bohrmaschine
• Bohrtisch
• Hersteller
• Füller-Entfernungsmaschine
• Falzmaschine
• Lebensmittelverarbeitungsanlagen
• Formsystem
• Schleifer
• Schleifmaschine
• Schnürmaschinen
• Drehmaschinen
• Aufzug
• Markiersystem
• Materialhandhaber
• Mikroskope
• Raketensystem-Steuerungen
• Spritzgießmaschinen
• Nibbler
• Notcher
• Ölbohrinseln
• Plattformen
• Positionierer
• Töpferscheiben
• Ziehmaschine
• Stanzanlagen
• Aufwickelsystem
• Nietmaschine
• Rollenrundfräser
• Fräse/Router
• Säge
• Sägerei
• Schrottschredder
• Kanalreinigungsgeräte
• Scheren
• Schuhmaschinen
• Schredder
• Space Shuttle
• Spindeln
• Tacker
• Chirurgische Ausrüstung
• Tische
• Prüfgerät
• Walzenrichtmaschine
• Gewindeschneidmaschine
• Kantenschneid- und Formmaschinen
• Profilier- & Formmaschinen
• Rohrendumformmaschinen
• Rohrdehnvorrichtung
• Dreh-/Fräszentren
• Dreher
• Drehzentren
• Drehtisch
• Binde- & Bündelmaschinen
• Spannungsregelung
• Wasserkanone
• Schweißgeräte
• Aufwickelgeräte
• Drahtziehsystem

Technische Daten

• Modell: 500-A2HO-1K (Listenpreis $370.90)
• Schaltertyp: Linear, 2 Watt, 1K ohm
• Aktion: Momentane variable Steuerung
• Schaltung: DPDT (Form CC) mit 2 Hilfskontakten
• Kabeleinführung: 3/4"-14 NPT Gewindeeinführung (einzeln); spezielle doppelte und metrische Einführungen auf Anfrage erhältlich
• Gehäusefarbe: Orange (lackiert Alert Orange)
• Gehäusematerial: Gusseisen (Pedal und Gehäuse); Schutz durch gegossenen Aluminiumschild
• Schilde & Schutzvorrichtungen: Überdimensionierter Schild (O Shield)
• Schalteranschlüsse: Lötanschluss- und Schnellanschluss-Optionen
• Elektrische Werte: 15 A, 125-250 VAC; 1/2 HP 125-250 VAC
• Gehäuseklassen: NEMA Typ 1, 2, 4, 13; UL enclosure Typ 1, 2, 4, 13; EN 60529; IP56 Standard, IP68 auf Anfrage
• Potentiometerwerte: Verfügbar in ausgewählten 2-Watt-Linearwerten einschließlich 1K, 5K, 10K; andere Werte auf Sonderbestellung
• Montage: 3 Löcher zur starren Montage am Boden oder an der Ausrüstung vorgesehen
• Mechanik: Federbelastetes Pedal kehrt in Normalposition zurück; Potentiometer dreht sich von Null bis zum ausgewählten Maximalwiderstand während des Pedalhubes
