Steuerungs-Fußschalter 500-A2HO-5K

Bremsmit Potentiometermechanisch

Produktübersicht

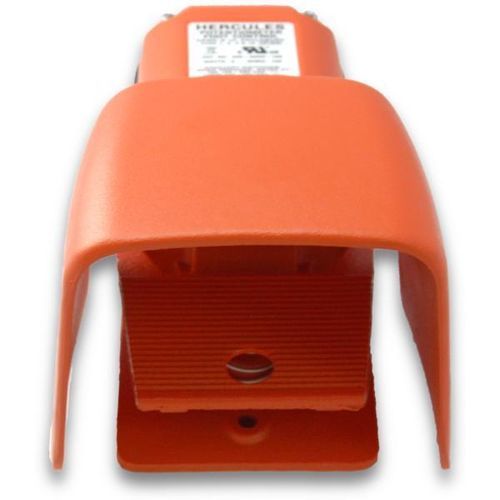

Hercules 500-A2HO-5K ist ein momentaner Pedal-Potentiometer (Treadle) mit linearem 2 W-Element und 5 kΩ. Er verfügt über DPDT-Schaltung mit zwei Hilfskontakten, ein nicht-verkabeltes Design und einen übergroßen Schutzschild.

Technische Tabelle
Modell: 500-A2HO-5K — Preis: $370.90
Schaltertyp: Lineares Potentiometer, 2 W, 5 kΩ
Funktion: Momentane variable Steuerung (Trittplatte dreht das Potentiometer von null bis zum ausgewählten Maximum)
Schaltungen: DPDT (Form CC) mit 2 Hilfskontakten; bis zu 3 SPDT-Schalter optional
Kabeleinführung: Einzelner 3/4"-14 NPT Gewindeeingang
Gehäusefarbe: Alert Orange
Gehäusematerial: Gusseisen
Schild: Übergroßes Druckguss-Aluminium-Schild
Anschlüsse: Lötanschluss oder Schnellanschluss
Elektrische Werte: 15 A, 125–250 VAC; 1/2 HP bei 125–250 VAC

Gehäuse
NEMA Typ 1, 2, 4, 13; UL enclosure Typ 1, 2, 4, 13; EN 60529 Schutzart; IP56 Standard, IP68 auf Anfrage

Zweck
O-shield-Design bietet Tropf-, Staub-, Wasser- und Öl-Dichtigkeit für raue Industrieumgebungen

Merkmale & Vorteile

• Robustes Gehäuse aus Gussmetall verleiht Gewicht und Stabilität, um ein Verrutschen bei Betrieb zu verhindern
• Neopren-Deckeldichtung und O-Ringe an der Betätigungswelle; separate Erdungsschraube
• Drei Befestigungsbohrungen für starre Montage am Boden oder an Maschinen
• Geben Sie den maximalen Widerstandswert an, der für die Anwendung erforderlich ist

Materialien

• Trittplatte und Gehäuse aus Gusseisen für mechanische Festigkeit
• Übergroßes Druckguss-Aluminiumschild für zusätzlichen Schutz
• Beschichtet in Alert Orange für Sichtbarkeit
• Standardmäßiger einzelner 3/4"-14 NPT Gewindeeintritt
• Entwickelt für den Einsatz mit frequenzgeregelten Antrieben; in ausgewählten 2 W-Lineарwerten erhältlich
• Die Trittplatte ist federbelastet und kehrt nach Loslassen in die Normalposition zurück; durch Betätigen wird das Potentiometer von null auf den gewählten Maximalwert gedreht
• Optionaler Hilfskontakt: 15 A, 125–250 VAC; bis zu drei SPDT-Schalter können hinzugefügt und so eingestellt werden, dass sie an jedem Punkt des Trittwegs arbeiten

Anwendungen

• Biegemaschinen
• Boxmarkierer
• Bremsen
• Zerkleinerer
• Reiniger
• Schließsysteme
• Förderanlagen
• Crimpmaschinen
• Abschneidemaschinen für Rohr und Schlauch
• Schneider
• Schnittmaschinen
• Bohrmaschinen
• Bohrtische
• Fertiger
• Rückstandsabhebemaschine
• Biegemaschinen
• Lebensmittelverarbeitungsanlagen
• Formsysteme
• Schleifer
• Schleifmaschinen
• Heftmaschinen
• Drehmaschinen
• Hebevorrichtungen
• Markiersysteme
• Materialumschlaggeräte
• Mikroskope
• Raketenschuss-Steueranlagen
• Formmaschinen
• Nibbler
• Anfasmaschinen
• Ölbohrinseln
• Plattformen
• Positionierer
• Töpferscheiben
• Ziehvorrichtungen
• Stanzanlagen
• Aufwickelsysteme
• Nietmaschinen
• Rollenspalmaschinen
• Router
• Sägen
• Sägemühlen
• Schrottzerkleinerer
• Kanalreinigungsgeräte
• Schergeräte
• Schuhmaschinen
• Schredder
• Space Shuttle
• Spinnmaschinen
• Heftgeräte
• Chirurgische Geräte
• Tische
• Prüfgeräte
• Gewinderollmaschinen
• Gewindeschneidmaschinen
• Abkapp- und Formmaschinen
• Perforier- & Formmaschinen
• Rohrendenformmaschinen
• Rohrdehnvorrichtungen
• Dreh-/Fräszentren
• Dreher
• Drehzentren
• Drehteller
• Binde- & Bündelmaschinen
• Spannungsregelung
• Wasserkanonen
• Schweißgeräte
• Wickelgeräte
• Drahtziehsystem

Technische Daten

• Beispielmodell: 500-A2HO-5K
• Schaltertyp: Lineares Potentiometer, 2 W
• Widerstandswerte: 5.000 Ω (5 kΩ) und 10.000 Ω verfügbar
• Funktion: Momentane variable Steuerung; die Trittplatte dreht das Potentiometer von null auf Maximum
• Schaltungen: DPDT (Form CC) mit 2 Hilfskontakten; bis zu 3 SPDT optional
• Kabeleinführung: 3/4"-14 NPT (standard)
• Gehäuse: Gusseisen, lackiert in Alert Orange
• Schild: Übergroßes Druckguss-Aluminiumschild
• Abdichtung: Neopren-Abdeckung, O-Ringe an der Betätigungswelle, separate Erdungsschraube
• Montage: Drei Löcher für starre Befestigung
• Anschlüsse: Lötanschluss oder Schnellanschluss
• Elektrische Werte: 15 A, 125–250 VAC; 1/2 HP bei 125–250 VAC
• Gehäusebewertung: NEMA Typ 1, 2, 4, 13; IP56 (IP68 auf Anfrage)
