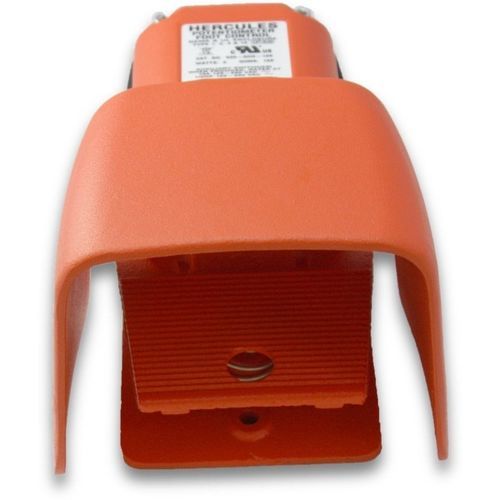

Steuerungs-Fußschalter 500-AHO-10K

Bremselektrischmit Potentiometer

Zusammenfassung
Tropfwasserdichter, staubdichter, wasserdichter und öldichter Fuß-Potentiometer. Nicht verdrahtet; ausgelegt für momentane, fußbetätigte Regelung.

Gehäuse
NEMA Typ 1, 2, 4, 13 • UL-Gehäuse Typ 1, 2, 4, 13 • Schutzart EN 60529 • IP56 (IP68 auf Anfrage).

Zweck
O Shield-Schutz für das Potentiometer-Mechanismus und die Bedienerschnittstelle.

Eigenschaften & Vorteile

• Robuste Trittplatte und Gehäuse aus Gusseisen bieten Stabilität während des Betriebs
• Neoprendichtung sowie O-Ringe an der Betätigungswelle und separate Erdungsschraube für zuverlässige Abdichtung und Erdung
• Drei Befestigungsbohrungen für starre Montage auf Boden oder Ausrüstung
• Geben Sie den gewünschten maximalen Widerstand an (Standardwerte verfügbar)

Materialien

• Trittplatte und Gehäuse: Gusseisen für Festigkeit und Haltbarkeit
• Geschützt durch einen übergroßen Schutzschild aus gegossenem Aluminium
• Lackiert in Alert Orange
• Standardmäßig einzelne 3/4-14 NPT Rohrverschraubung
• Für den Einsatz mit drehzahlgeregelten Antrieben ausgelegt; erhältlich in ausgewählten 2-Watt-Linearbezügen
• Durch Drücken der Trittplatte rotiert das Potentiometer von Null bis zum gewählten Maximalwiderstand; die Trittplatte ist federbelastet und kehrt nach Entlastung zurück
• Optionaler Hilfsschalterkontakt 15 A, 125–250 VAC; der Schalter schaltet zu Beginn des Trittplattenwegs; bis zu drei SPDT-Schalter können hinzugefügt und eingestellt werden

Optionen

• Spezielle doppelte 1/2-14 NPT-Einführung und metrische Größen auf OEM-Sonderbestellung verfügbar
• Standard-Potentiometerwerte: 5.000 Ω oder 10.000 Ω; andere Werte auf Sonderbestellung
• Modelle mit gegossener Aluminium-Basis und -Deckeln verfügbar (außer ungeschirmtem Deckel, der Grauguss ist)

Anwendungen

• Biegewalzmaschinen
• Boxmarkierer
• Bremssysteme
• Chopper
• Reinigungsgeräte
• Verschlusssysteme
• Fördersysteme
• Crimpmaschinen
• Schnittmaschinen für Rohre und Schläuche
• Sägemaschinen und Schneidemaschinen
• Bohrmaschinen und Bohrtische
• Fertiger
• Entfernungsmaschinen für Füllstoffe
• Biegemaschinen
• Lebensmittelverarbeitungsanlagen
• Formanlagen
• Schleifmaschinen
• Perforierer
• Drehmaschinen
• Hebebühnen und Plattformen
• Markiersysteme
• Materialumschlaggeräte
• Mikroskope
• Raketenauslöse-Steuerungen
• Spritzgießmaschinen
• Nibbler
• Notcher
• Ölbohranlagen
• Positionierer
• Töpferscheiben
• Ziehvorrichtungen
• Stanztechnik
• Aufwickelsysteme
• Nietmaschinen
• Walzenschneider
• Router
• Sägen und Sägewerke
• Schredder
• Kanalreinigungsgeräte
• Blechscheren
• Schuhmaschinen
• Schredder
• Raumfahrtanwendungen (Space Shuttle)
• Dreh-/Fräszentren
• Bündel- und Verpackungsmaschinen
• Spannungsregelung
• Wasserkanonen
• Schweißgeräte
• Wickelgeräte
• Drahtringensysteme

Produktdetails
500-AHO-10K
Schaltertyp: Linear, 2 Watt 10K ohm
Funktion: Momentane variable Steuerung
Schaltkreis: SPDT (Form C) mit optionalem Hilfskontakt
Kabeleinführungen: 3/4-14 NPT Gewindeeinführung (Standard)
Gehäusefarbe: Orange
Gehäusematerial: Gusseisen
Schild: Übergroßer Schutzschild aus gegossenem Aluminium
Schalteranschlüsse: Lötanschluss und Schnellsteckanschluss
Elektrische Daten: 15A, 125–250 VAC; 1/2 HP bei 125–250 VAC

Technische Daten

• Modell: 500-AHO-10K
• Schaltertyp: Linear, 2 Watt, 10K ohm
• Funktion: Momentane variable Steuerung
• Schaltkreis: SPDT-Hilfskontakt verfügbar (Form C)
• Kabeleinführung: 3/4-14 NPT Gewinde (Standard)
• Gehäusefarbe: Orange
• Gehäusematerial: Gusseisen
• Schild: Übergroßer Schutzschild aus gegossenem Aluminium
• Anschlüsse: Lötanschluss und Schnellanschluss
• Elektrische Daten: 15A, 125–250 VAC; 1/2 HP bei 125–250 VAC
• Schutzarten: NEMA Typ 1, 2, 4, 13; IP56 (IP68 auf Anfrage)
