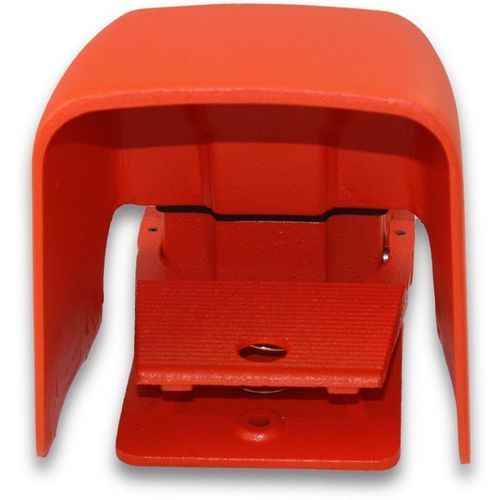

Steuerungs-Fußschalter 500-AHOX-1K

mit Potentiometermechanischtastend

Übersicht
Hercules Potentiometer - OX Shield. Momentary • 1K OHM • 1 Auxiliary • Nicht verkabelt.

Produktdaten
Modell: 500-AHOX-1K — Preis: $387.80
Schaltertyp: Linear, 2 Watt (1K Ohm für dieses Modell)
Funktionen: Momentane variable Steuerung
Schaltungen: SPDT (Form C) mit 1 Hilfskontakt
Kabeleinführung: 3/4"-14 NPT Gewinde (einzeln standard; spezielle Doppel- und Metrikgrößen verfügbar)
Gehäusefarbe: Orange
Gehäusematerial: Gusseisen
Schilde & Schutzvorrichtungen: Extra übergroßer Schild; geschützt durch gegossenen Aluminiumschild
Schalteranschlüsse: Lötanschluss, Schnellverbinder
Elektrische Daten: 15A, 125-250 VAC; 1/2 HP 125-250 VAC

Gehäuse
NEMA Typ 1, 2, 4, 13 • UL-Gehäuse Typ 1, 2, 4, 13 • EN 60529 Schutzart • IP56 Standard; IP68 auf Anfrage

Einsatzzweck
Entwickelt als tropfwasserdicht, staubdicht, wasserdicht und ölbeständig; extra übergroßer Schild für exponierte Umgebungen

Eigenschaften und Vorteile

• Robustes, gegossenes Metallgehäuse bietet Gewicht und Stabilität, um ein Verrutschen während des Betriebs zu verhindern
• Neopren-Abdeckdichtung plus O-Ringe an der Betätigungswelle und separate Erdungsschraube für zuverlässige Abdichtung und Sicherheit
• Drei Bohrungen für eine starre Befestigung am Boden oder an der Anlage
• Geben Sie den gewünschten maximalen Widerstand an; erhältlich in ausgewählten linearen Werten

Materialien

• Pedal und Gehäuse aus Gusseisen für Festigkeit und Haltbarkeit
• Geschützt durch einen robusten, gegossenen Aluminiumschild
• Beschichtung in Alert Orange
• Standardmäßige einzelne 3/4"-14 NPT Gewindeeinführung (spezielle Doppel- und metrische Optionen verfügbar)
• Beim Betätigen des Pedals dreht sich das Potentiometer von Null auf den ausgewählten Maximalwiderstand
• Das Pedal ist mit Feder versehen und kehrt bei Entlastung in die Normalstellung zurück
• Ein zusätzlicher Hilfskontakt mit 15A, 125-250 VAC kann hinzugefügt werden
• Der Schalter kann am Beginn des Pedalwegs arbeiten; bis zu drei SPDT-Schalter können hinzugefügt und für einen beliebigen Punkt des Wegs eingestellt werden
• Entwickelt für den Einsatz mit drehzahlgeregelten Antrieben; erhältlich in ausgewählten 2 Watt linearen Werten

Optionen

• Spezielle doppelte 3/4"-14 NPT Gewindeeinführung und metrische Größen auf Sonderbestellung für OEMs
• Verfügbare Potentiometerwerte: 5.000 Ohm oder 10.000 Ohm; andere Werte auf Sonderbestellung
• Modelle mit Aluminiumguss-Basis und -Abdeckungen verfügbar (außer ungeschirmte Abdeckung aus Grauguss)

Anwendungen

• Biegemaschinen
• Boxenmarkierer
• Bremsen
• Chopper
• Reiniger
• Schließsystem
• Fördersysteme
• Crimpmaschine
• Schnittmaschinen für Rohr und Schlauch
• Schneidemaschine
• Säge
• Bohrmaschine
• Bohrtisch
• Fertiger
• Füllentfernungsmaschine
• Biegemaschine
• Lebensmittelverarbeitungsanlagen
• Formsystem
• Schleifer
• Schleifmaschine
• Lacegeräte
• Drehmaschinen
• Aufzug
• Markiersystem
• Materialumschlaggeräte
• Mikroskope
• Raketensystem-Steuerungen
• Formmaschinen
• Nibbler
• Kerbmaschine
• Ölbohrplattformen
• Plattformen
• Positionierer
• Töpferscheiben
• Ziehgerät
• Stanztechnik
• Abwickelsystem
• Nietmaschine
• Walzennutmaschine
• Router
• Säge
• Sägemühle
• Schrottschredder
• Kanalreinigungsgeräte
• Scheren
• Schuhmaschinen
• Schredder
• Space Shuttle
• Spinnmaschinen
• Heftgerät
• Chirurgische Geräte
• Tische
• Tester
• Gewinderollmaschine
• Gewindeschneidemaschine
• Abkürz- und Formmaschinen
• Profilier- und Formmaschinen
• Rohrendformmaschinen
• Rohrdehngerät
• Dreh-/Fräszentren
• Dreher
• Drehzentren
• Drehteller
• Binde- & Bündelmaschinen
• Spannungsregelung
• Wasserwerfer
• Schweißgeräte
• Wickeltechnik
• Drahtziehsystem

Technische Daten

• Modell: 500-AHOX-1K
• Preis: $387.80
• Schaltertyp: Linear, 2 Watt (1K Ohm für dieses Modell)
• Funktionen: Momentane variable Steuerung
• Schaltungen: SPDT (Form C) mit 1 Hilfskontakt (zusätzliche SPDT-Schalter können hinzugefügt werden)
• Kabeleinführung: 3/4"-14 NPT Gewinde (einzeln standard; spezielle Doppel- und Metrikgrößen verfügbar)
• Gehäusefarbe: Orange
• Gehäusematerial: Gusseisen (Modelle mit Aluminiumguss-Basis/Abdeckungen verfügbar)
• Schilde & Schutzvorrichtungen: Extra übergroßer Schild; geschützt durch gegossenen Aluminiumschild
• Anschlüsse: Lötanschluss, Schnellverbinder
• Elektrische Daten: 15A, 125-250 VAC; 1/2 HP 125-250 VAC
• Gehäuseklassifizierungen: NEMA Typ 1, 2, 4, 13; UL Typ 1, 2, 4, 13; EN 60529; IP56 Standard, IP68 auf Anfrage
• Mechanik: Federbelastetes Pedal kehrt in Normalstellung zurück; Potentiometer dreht von Null auf den ausgewählten Maximalwiderstand; starre Montage über drei Bohrungen
