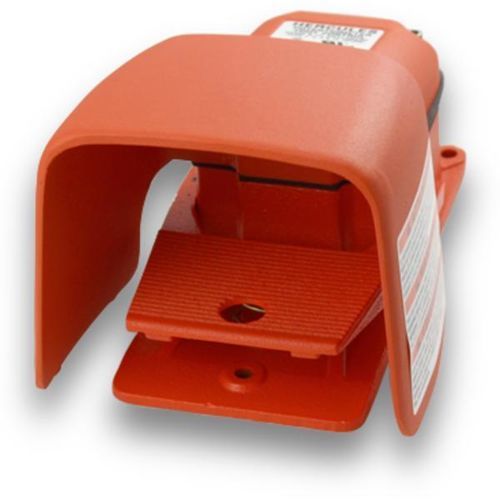

Steuerungs-Fußschalter 500-HO-1K

Bremsmit Potentiometertastend

Übersicht
Momentar • 1K Ω • Kein Hilfskontakt • Nicht kabelgebunden

Produktübersicht
500-HO-1K — $350.70
Schaltertyp: Linear, 2 Watt 1K ohm
Funktionen: Momentare, variable Steuerung
Schaltungen: Kein Hilfskontakt
Kabeleinführungen: Gewindeeinführung 3/4"-14 NPT
Gehäusefarben: Orange
Gehäusematerialien: Gusseisen
Schutzbleche & Abdeckungen: Überdimensionierter Schutz

Schalteranschlüsse: Lötanschluss
Elektrische Daten: 15A, 125-250 VAC, 1/2 HP 125-250 VAC

Gehäuse
NEMA Typ 1, 2, 4, 13 • UL GEHÄUSE Typ 1, 2, 4, 13 • EN 60529 Schutzart • IP56 • IP68 auf Anfrage

Verwendungszweck
O Shield • Spritzwassergeschützt • Staubdicht • Wasserdicht • Ölbeständig

Funktionen & Vorteile

• Robustes, aus Gussmetall gefertigtes Gehäuse mit ausreichend Gewicht, damit der Schalter beim Bedienen nicht verrutscht
• Alle Modelle haben eine Neopren-Abdeckdichtung, O-Ringe an der Betätigungswelle und eine separate Erdungsschraube
• 3 Bohrungen für die starre Montage am Boden oder an der Maschine vorgesehen
• Geben Sie den gewünschten Maximalwiderstand an

Materialien

• Tretplatte und Gehäuse aus Gusseisen für Festigkeit und Langlebigkeit
• Geschützt durch ein starkes Schutzblech aus gegossenem Aluminium
• In Warnorange lackiert
• Einzelne 3/4"-14 N.P.T. Gewindeverbindung als Standard
• Für den Einsatz mit frequenzgeregelten Antrieben ausgelegt; in ausgewählten 2 Watt-Linienwerten erhältlich
• Durch das Herunterdrücken der Trittplatte dreht sich das Potentiometer von Null bis zum eingestellten Maximalwiderstand
• Die Trittplatte ist federbelastet und kehrt nach Entlastung in die Normalstellung zurück
• Ein Hilfsschalterkontakt mit 15 Ampere 125-250 VAC kann zur Steuerung hinzugefügt werden
• Der Schalter wird zu Beginn des Trittplattenwegs aktiviert
• Bis zu 3 SPDT-Schalter können hinzugefügt und so eingestellt werden, dass sie an beliebiger Stelle des Trittplattenwegs arbeiten

Optionen

• Spezielle doppelte 1/2"-14 N.P.T. Gewindeeinführung und metrische Größen auf Sonderbestellung erhältlich
• Erhältlich mit 5.000 Ohm oder 10.000 Ohm; andere Potentiometerwerte auf Sonderbestellung
• Modelle mit Boden und Abdeckungen aus gegossenem Aluminium erhältlich (ausgenommen ungeschirmte Abdeckung aus Grauguss)

Anwendungen

• Biegemaschinen
• Boxmarker
• Bremsen
• Schredder
• Reiniger
• Schließsystem
• Fördersysteme
• Crimpmaschinen
• Absägemaschinen für Rohr und Schlauch
• Schneider
• Schnittmaschinen
• Bohrmaschinen
• Bohrtische
• Fertigungsbetriebe
• Entferner für Füllmaterial
• Falzmaschinen
• Lebensmittelverarbeitungsanlagen
• Formsysteme
• Schleifmaschinen
• Schleifmaschinen
• Loch- und Nähmaschinen
• Drehmaschinen
• Hebevorrichtungen
• Markiersysteme
• Materialumschlaggeräte
• Mikroskope
• Lenk- und Startsteuerungen für Raketen
• Spritzgussmaschinen
• Nibbler
• Abkantpressen
• Ölbohranlagen
• Plattformen
• Positionierer
• Töpferscheiben
• Zupfer
• Stanzgeräte
• Aufwickelsysteme
• Nietmaschinen
• Rillmaschinen
• Fräswerkzeuge
• Sägen
• Sägemühlen
• Schrottschredder
• Kanalreinigungsgeräte
• Scheren
• Schuhmaschinen
• Schredder
• Space Shuttle
• Spinner
• Tacker
• Chirurgische Geräte
• Tische
• Prüfgeräte
• Gewinderollmaschine
• Gewindeschneidmaschine
• Trimm- und Formmaschinen
• Perl- und Formmaschinen
• Rohrendformmaschinen
• Rohraufweitgerät
• Dreh-/Fräszentren
• Dreher
• Drehzentren
• Plattenteller
• Binde- & Bündelmaschinen
• Spannungs-/Voltage-Steuerung
• Wasserkanone
• Schweißgeräte
• Wickelgeräte
• Drahtziehanlagen

Technische Daten

• Modell: 500-HO-1K
• Schaltertyp: Linear, 2 Watt, 1K ohm
• Funktion: Momentare variable Steuerung
• Schaltung: Kein Hilfskontakt (Hilfskontakte optional)
• Kabeleinführung: Gewindeeinführung 3/4"-14 NPT (einzeln); spezielle Einführungen verfügbar
• Gehäusefarbe: Orange
• Gehäusematerial: Gusseisen (Trittplatte und Gehäuse)
• Schutzblech: Überdimensioniertes Schutzblech aus gegossenem Aluminium
• Anschlüsse: Lötanschluss
• Elektrische Daten: 15 A, 125-250 VAC; 1/2 HP 125-250 VAC
• Gehäusebewertung: NEMA Typ 1, 2, 4, 13; UL Typ 1, 2, 4, 13; EN 60529; IP56 (IP68 auf Anfrage)
• Umgebung: Spritzwassergeschützt, staubdicht, wasserdicht, ölbeständig
• Montage: 3 Bohrungen für starre Befestigung
• Mechanik: Federbelastete Trittplatte, die in die Normalposition zurückkehrt; die Trittplatte dreht das Potentiometer von Null bis zum ausgewählten Maximalwiderstand
• Optionen: Zusätzliche Potentiometerwerte (5k, 10k, andere auf Anfrage); alternative Kabeleinführungen; gegossene Aluminium-Basis und Abdeckungen verfügbar
