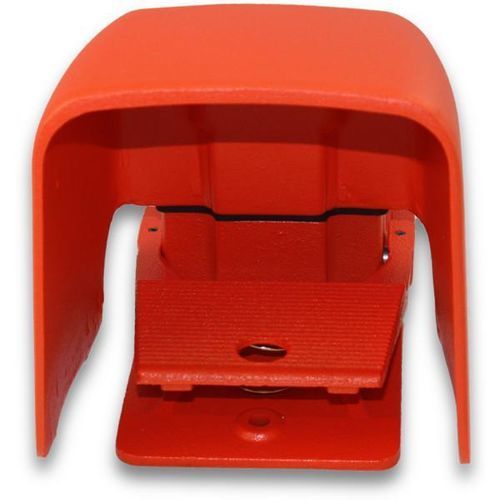

Steuerungs-Fußschalter 500-A2HOX-10K

mit PotentiometertastendDPDT

Übersicht
Momentkontakt • 10K OHM • 2 Hilfskontakte • Nicht verkabelt

Modell / Preis
500-A2HOX-10K • $384.15

Kernspezifikationen
Schaltertyp: Linear, 2 Watt, 10KΩ
Betätigung: Momentane variable Steuerung
Schaltkreis: DPDT (Form CC) mit 2 Hilfskontakten
Kabeleingang: Einzelner 3/4"-14 NPT Gewindeanschluss (Standard)
Gehäusefarbe: Alert-Orange
Gehäusematerial: Gusseisen
Schutz: Extra übergroßer OX-Schutz (Gussaluminium)
Anschlüsse: Lötanschlüsse und Schnellanschlüsse verfügbar
Elektrische Daten: 15 A, 125-250 VAC; 1/2 PS bei 125-250 VAC

Gehäuse
NEMA Typ 1, 2, 4, 13 • UL-Gehäuse Typ 1, 2, 4, 13 • EN 60529 Schutzart • IP56 Standard (IP68 auf Anfrage)

Zweck
Entwickelt für tropfwassergeschützte, staubdichte, wasserdichte und ölbeständige Installationen mit extra übergroßem OX-Schutz für schwere Einsatzbedingungen

Merkmale & Vorteile

• Robustes Gusseisengehäuse bietet Gewicht und Stabilität, um ein Verrutschen des Schalters während des Betriebs zu verhindern
• Neopren-Abdeckdichtung, O-Ringe an der Betätigungswelle und eine separate Erdungsschraube sind enthalten
• Drei Befestigungsbohrungen für starre Montage am Boden oder an Maschinen
• Potentiometer in ausgewählten linearen Werten verfügbar; maximale erforderliche Widerstandswerte angeben

Materialien

• Trittfläche und Gehäuse aus Gusseisen für mechanische Festigkeit
• Geschützt durch einen großen OX-Schutz aus Gussaluminium
• Oberfläche: Alert-Orange lackiert
• Standardmäßiger einzelner 3/4"-14 NPT Gewinde-Kabeleintritt; metrische Größen und doppelte Eintritte auf Anfrage
• Für die Verwendung mit frequenzgeregelten Antrieben ausgelegt; erhältlich in ausgewählten 2 Watt linearen Werten
• Durch Herunterdrücken der Trittfläche wird der Potentiometer von Null bis zum eingestellten Maximalwiderstand gedreht
• Die Trittfläche ist federbelastet und kehrt bei Entlastung in die Normalposition zurück
• Optionaler Hilfskontakt mit 15 A, 125-250 VAC
• Der Schalter kann so eingestellt werden, dass er am Beginn des Trittweges auslöst
• Bis zu drei SPDT-Hilfsschalter können hinzugefügt und so eingestellt werden, dass sie an beliebigen Punkten des Trittweges schalten

Optionen

• Spezielle doppelte 1/2"-14 NPT Gewinde-Einführung oder metrische Größen für OEMs auf Sonderbestellung
• Verfügbare Potentiometerwerte: 5KΩ oder 10KΩ; weitere Werte auf Sonderbestellung
• Modelle mit Gussaluminium-Basis und -Abdeckungen verfügbar (unbewehrte Abdeckung ist Grauguss)

Typische Anwendungen

• Biegemaschinen
• Kartonmarkierer
• Bremssysteme
• Zerkleinerer
• Reinigungsmaschinen
• Schließsysteme
• Förderanlagen
• Crimpmaschinen
• Abschneidemaschinen für Rohr und Rohrleitungen
• Schnittgeräte
• Schneidemaschinen
• Bohrmaschinen
• Bohrtische
• Fertiger / Metallbauer
• Füllstoffentfernungsmaschinen
• Biege- und Falzmaschinen
• Lebensmittelverarbeitungsanlagen
• Formungssysteme
• Schleifmaschinen
• Schleifgeräte
• Lacers
• Drehmaschinen
• Hubsysteme
• Markiersysteme
• Materialumschlaggeräte
• Mikroskope
• Lenk- und Startsysteme für Raketen
• Spritzgießmaschinen
• Nibbler
• Notcher
• Ölbohrinseln
• Plattformen
• Positionierer
• Töpferscheiben
• Ziehgeräte
• Stanzmaschinen
• Aufwickelsysteme
• Nietmaschinen
• Rillenwalzmaschinen
• Fräsen/Router
• Sägen
• Sägewerke
• Schrottzerkleinerer
• Kanalsäuberungsgeräte
• Schermaschinen
• Schuhmaschinen
• Schredder
• Raumfahrtsysteme
• Spinner
• Heftmaschinen
• Chirurgische Geräte
• Tische
• Prüfgeräte
• Gewindewalzmaschinen
• Gewindeschneidmaschinen
• Trim-, Bead- und Formmaschinen
• Beading- & Formmaschinen
• Rohrenden-Formmaschinen
• Rohrdehnvorrichtungen
• Dreh-/Fräszentren
• Dreher
• Bearbeitungszentren
• Plattenteller
• Binde- & Bündelmaschinen
• Spannungsregelung
• Wasserkanonen
• Schweißgeräte
• Wickelgeräte
• Drahterodiersysteme

Technische Daten

• Modell: 500-A2HOX-10K
• Schaltertyp: Linear, 2 Watt, 10KΩ
• Betätigung: Momentane variable Steuerung
• Circuitry: DPDT (Form CC) mit 2 Hilfskontakten
• Kabeleintritt: 3/4"-14 NPT Gewinde (Standard)
• Gehäusematerial: Gusseisen
• Schutz: Extra übergroßer OX-Schutz (Gussaluminium)
• Anschlüsse: Lötanschlüsse, Schnellanschlüsse
• Elektrische Bewertung: 15 A, 125-250 VAC; 1/2 PS bei 125-250 VAC
• Gehäusebewertungen: NEMA Typ 1,2,4,13; UL Typ 1,2,4,13; EN 60529 IP56 (IP68 auf Anfrage)
• Oberfläche: Alert-Orange lackiert
• Montage: Drei Löcher zur starren Befestigung
• Optionen: Doppelte 1/2"-14 NPT Leitungseinführung, metrische Größen, alternative Potentiometerwerte (5K, 10K, andere auf Anfrage), Gussaluminium-Basis/Abdeckungen
