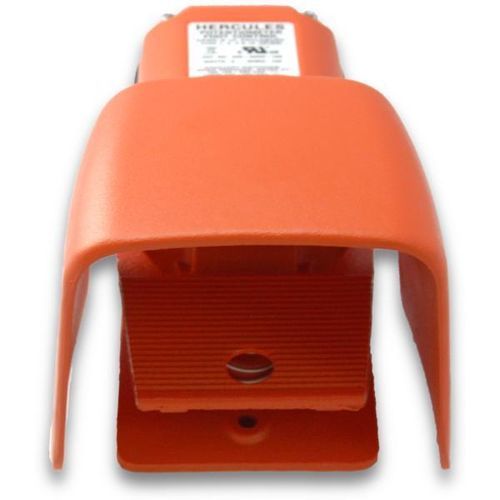

Steuerungs-Fußschalter 500-A2HO-10K

Bremsmit Potentiometertastend

Übersicht
Fußbetätigter, momentaner Potentiometer für den industriellen Einsatz zur Regelung von Motoren mit variabler Drehzahl. Standardmäßiger linearer Potentiometer 10 kΩ in robustem Gehäuse aus Gusseisen mit übergroßem Schutzschild aus Gussaluminium (O-shield). Nicht verdrahtet; Hilfskontakte verfügbar.

Modell und Preis
Modell: 500-A2HO-10K — Preis (US-Bestellungen): $370.90

Produktdetails

• Schaltertyp: Linearer Potentiometer, 2 W
• Potentiometerwert: 10 kΩ (Standard; andere Werte auf Anfrage)
• Funktion: Momentan, variable Steuerung — Fußpedal dreht Potentiometer von Null bis zum eingestellten Maximalwert
• Schaltungen: DPDT (Form CC) — 2 Hilfskontakte verfügbar
• Kabeleinführung: 3/4"-14 NPT Gewindeeinführung (Standard); spezielle doppelte und metrische Einführungen auf Sonderbestellung
• Gehäusefarbe: Alert Orange
• Gehäusematerial: Gusseisen
• Schutz: Übergroßer Schild aus Gussaluminium (O-shield)
• Anschlüsse: Lötanschlüsse und Schnellverbinder verfügbar
• Elektrische Daten: 15 A, 125–250 VAC; 1/2 PS bei 125–250 VAC

Gehäuse
NEMA Typ 1, 2, 4, 13; UL-Gehäuse Typ 1, 2, 4, 13; EN 60529 Schutzart: IP56 Standard; IP68 auf Anfrage

Einsatzbereich
Die O-shield-Ausführung bietet tropfwasserdichten, staubdichten, wasserdichten und ölbeständigen Schutz und ist für raue Industrieumgebungen geeignet

Funktionen & Vorteile

• Robustes Gehäuse aus Gussmetall sorgt für stabile Fußbedienung und verhindert Verrutschen
• Neoprendichtung und O-Ringe an der Betätigungswelle für Umweltschutz; separater Erdungsschraube
• Drei Befestigungslöcher für feste Montage am Boden oder an der Anlage
• Maximalwiderstand kann zur präzisen Drehzahlregelung angegeben werden

Materialien

• Tretelement und Gehäuse: Gusseisen für hohe Festigkeit und Haltbarkeit
• Schild: robustes Gussaluminium
• Oberfläche: lackiert in Alert Orange
• Standard-Kabeleinführung: 3/4"-14 N.P.T. Gewindeeinführung
• Für den Einsatz mit drehzahlgeregelten Antrieben konzipiert; in ausgewählten linearen Werten 2 W erhältlich
• Das Tretelement ist federbelastet und kehrt in die Normalposition zurück, wenn der Fußdruck entfernt wird
• Hilfskontakt: optional SPDT/DPDT, bewertet mit 15 A, 125–250 VAC
• Der Schalter kann so eingestellt werden, dass er am Anfang des Pedalwegs arbeitet; bis zu drei SPDT-Schalter können hinzugefügt und so eingestellt werden, dass sie an beliebiger Stelle des Pedalwegs arbeiten

Optionen

• Spezielle doppelte 1/2"-14 N.P.T. Kabeleinführung und metrische Größen für OEMs auf Sonderbestellung verfügbar
• Verfügbare Potentiometerwerte: 5 kΩ und 10 kΩ standardmäßig; weitere Werte auf Sonderbestellung
• Modelle mit Grundplatte und Abdeckungen aus Gussaluminium für ausgewählte Versionen erhältlich (ausgenommen ungeschirmte Abdeckung aus Grauguss)

Anwendungen

• Abkantpressen
• Boxmarker
• Bremsen
• Chopper
• Reiniger
• Schließsysteme
• Fördersysteme
• Crimpmaschinen
• Abschneidemaschinen für Rohre und Schläuche
• Schneider
• Schnittmaschinen
• Bohrmaschinen
• Bohrtische
• Fertigungsbetriebe
• Füllentfernungsmaschinen
• Biegemaschinen
• Lebensmittelverarbeitungsanlagen
• Formsysteme
• Schleifer
• Schleifmaschinen
• Lacer
• Drehmaschinen
• Hebevorrichtungen
• Markiersysteme
• Materialumschlaggeräte
• Mikroskope
• Lenk- und Abschusssysteme für Raketen
• Spritzgussmaschinen
• Nibbler
• Notcher
• Ölbohranlagen
• Plattformen
• Positionierer
• Töpferscheiben
• Ziehvorrichtungen
• Punching-Ausrüstung
• Aufwickelsysteme
• Nietmaschinen
• Rollenfalzmaschinen
• Router
• Sägen
• Sägewerke
• Schrottschredder
• Kanalreinigungsgeräte
• Scheren
• Schuhmaschinen
• Shredder
• Space-Shuttle-Systeme
• Spinner
• Tacker
• Chirurgische Geräte
• Tische
• Prüfgeräte
• Gewinderollmaschinen
• Gewindeschneidmaschinen
• Trimmen, Rändeln und Formgebungsmaschinen
• Rändel- und Formgebungsmaschinen
• Rohrendformer
• Rohraufweitvorrichtungen
• Dreh-/Fräszentren
• Dreher
• Bearbeitungszentren
• Drehtische
• Binde- und Bündelmaschinen
• Spannungs-/Spannungsregelung
• Wasserkanonen
• Schweißgeräte
• Wickelgeräte
• Drahtziehsysteme

Technische Daten

• Modell: 500-A2HO-10K
• Preis (US-Bestellungen): $370.90
• Schaltertyp: Linear, 2 W
• Potentiometerwert: 10 kΩ (ausgewählter Wert)
• Funktion: Momentan, variable Steuerung
• Hilfsfunktionen: 2 Hilfskontakte (DPDT / Form CC) verfügbar
• Kabeleinführung: 3/4"-14 NPT (Standard); doppelt und metrisch auf Sonderbestellung erhältlich
• Gehäuse: Gusseisen; lackiert Alert Orange
• Schild: übergroßer Schild aus Gussaluminium
• Montage: 3 Befestigungsbohrungen für starre Montage
• Anschlüsse: Lötanschluss, Schnellanschluss
• Elektrische Daten: 15 A, 125–250 VAC; 1/2 PS 125–250 VAC
• Gehäusebewertung: NEMA 1, 2, 4, 13; IP56 (IP68 auf Anfrage)
• Entwickelt für drehzahlgeregelte Antriebe; das Tretelement dreht den Potentiometer von Null bis zum ausgewählten Maximum; federbelastetes Tretelement
