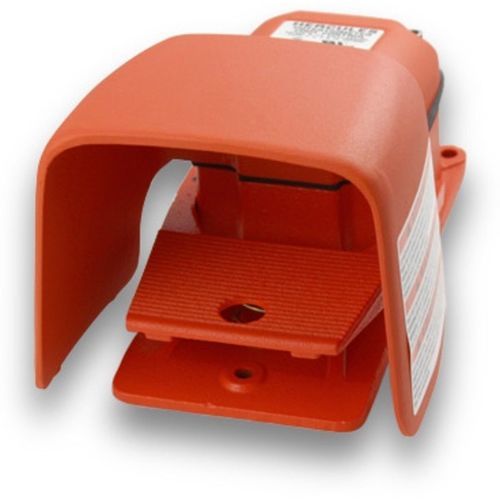

Steuerungs-Fußschalter 500-HO-5K

mit Potentiometermechanischtastend

Übersicht
Momentane Betätigung • 5 kΩ • Ohne Hilfskontakt • Nicht verkabelt

Modell / Preis
500-HO-5K • $350.70
Schaltertyp: Linear, 2 Watt 5 kΩ
Betätigung: Momentane variable Steuerung
Schaltung: Ohne Hilfskontakt (Hilfskontakt optional)
Kabeleintritt: 3/4"-14 NPT Innengewinde (einfacher Standard)
Gehäusefarbe: Orange (Alert Orange lackiert)
Gehäusematerial: Gusseisen
Schilde & Abdeckungen: Überdimensionierter Schutzschild; geschützt durch Gussaluminium-Schild
Schalteranschlüsse: Lötanschluss
Elektrische Daten: 15A, 125-250 VAC; 1/2 HP 125-250 VAC

Funktionen & Vorteile

• Robustes Metallgussgehäuse mit Masse, damit der Schalter bei der Bedienung nicht verrutscht
• Neopren-Abdeckungsdichtung, O-Ringe an der Betätigungswelle und separate Erdungsschraube für zuverlässige Abdichtung und Erdung
• Drei Bohrungen für eine starre Montage am Boden oder an der Ausrüstung
• Angabe des maximalen Widerstands möglich, um die Steuerung anzupassen

Materialien

• Tretfläche und Gehäuse aus Gusseisen für Festigkeit und Haltbarkeit
• Geschützt durch einen stabilen Schutzschild aus Gussaluminium
• Beschichtet in Alert Orange
• Einzelner 3/4"-14 NPT Gewindeeintritt ist Standard
• Entwickelt für den Einsatz mit Drehzahlreglern; erhältlich in ausgewählten 2-W-Linearwerten
• Durch das Herunterdrücken der Trittfläche wird das Potentiometer von Null bis zum gewählten Maximalwiderstand gedreht
• Die Trittfläche ist mit Rückstellfeder und kehrt in die Normalposition zurück, wenn der Fußdruck entfernt wird
• Optionale Hilfsschaltkontakt bewertbar mit 15A 125-250 VAC
• Der Schalter schaltet zu Beginn des Trittwegs; bis zu 3 SPDT-Schalter können hinzugefügt und für jede Stelle des Trittwegs eingestellt werden

Optionen

• Spezielle doppelte 1/2"-14 NPT Gewindeeinführung und metrische Größen auf Sonderbestellung verfügbar
• Erhältlich mit 5.000 Ω oder 10.000 Ω; andere Potentiometerwerte auf Sonderbestellung
• Modelle mit Gussaluminium-Basis und -Abdeckungen verfügbar (außer ungeschirmter Abdeckung aus Grauguss)

Gehäuse & Einsatzbereich
NEMA Typ 1, 2, 4, 13 • UL Enclosure Type 1, 2, 4, 13 • Schutzart nach EN 60529 • IP56 (IP68 auf Anfrage)

Anwendungen

• Biegemaschinen
• Boxmarkierer
• Bremssysteme
• Schredder/Chopper
• Reinigungsgeräte
• Schließsysteme
• Förderanlagen
• Crimpmaschinen
• Rohr- und Schlauch-Abschneidemaschinen
• Scheider
• Schnittmaschinen
• Bohrmaschinen
• Bohrtische
• Blechverarbeiter
• Entfernungsmaschinen für Füllmaterial
• Falzmaschinen
• Lebensmittelverarbeitungsanlagen
• Formanlagen
• Schleifer
• Schleifmaschinen
• Schnürmaschinen
• Drehmaschinen
• Hubanlagen
• Markiersysteme
• Materialumschlaggeräte
• Mikroskope
• Raketenstart-Kontrollsysteme
• Spritzgießmaschinen
• Nibbler
• Notcher
• Ölbohranlagen
• Plattformen
• Positionierer
• Töpferdrehscheiben
• Zugmaschinen
• Stanztechnik
• Aufwickelsysteme
• Nietmaschinen
• Rillmaschinen
• Router
• Sägen
• Sägemühlen
• Schredder für Schrott
• Kanalreinigungsgeräte
• Scheren
• Schuhmaschinen
• Schredder
• Space Shuttle
• Spinner
• Klammergeräte
• Chirurgische Geräte
• Tische
• Prüfgeräte
• Gewinderollmaschinen
• Gewindeschneidemaschinen
• Trim-, Perle- und Formmaschinen
• Perlen- und Formmaschinen
• Rohrendformmaschinen
• Rohrerweiterungsgeräte
• Dreh-/Fräszentren
• Dreher
• Drehzentren
• Plattenteller
• Binde- und Bündelmaschinen
• Spannungs-/Voltregelung
• Wasserkanonen
• Schweißgeräte
• Aufwickelgeräte
• Drahtrahnsysteme

Technische Daten

• Modell: 500-HO-5K
• Preis (angezeigt): $350.70
• Schaltertyp: Linear, 2 Watt (5 kΩ)
• Betätigung: Momentane variable Steuerung
• Schaltung: Ohne Hilfskontakt (Hilfskontakt optional)
• Kabeleintritt: 3/4"-14 NPT Gewindeeintritt (einfach Standard)
• Gehäusefarbe: Orange (Alert Orange)
• Gehäusematerial: Gusseisen (Trittfläche und Gehäuse)
• Schilde: Überdimensionierter Schutzschild; geschützt durch Gussaluminium-Schild
• Schalteranschlüsse: Lötanschluss
• Elektrische Daten: 15A, 125-250 VAC; 1/2 HP 125-250 VAC
• Schutzarten: NEMA Typ 1,2,4,13; UL Type 1,2,4,13; EN 60529 IP56 (IP68 auf Anfrage)
• Mechanik: Trittfläche dreht Potentiometer von Null bis zur ausgewählten Maximalstellung; Trittfläche mit Rückstellfeder
• Optionen: Doppelte 1/2"-14 NPT-Einführung und metrische Größen verfügbar; 5.000 oder 10.000 Ω erhältlich; weitere Werte und Aluminium-Basis/Cover auf Anfrage
