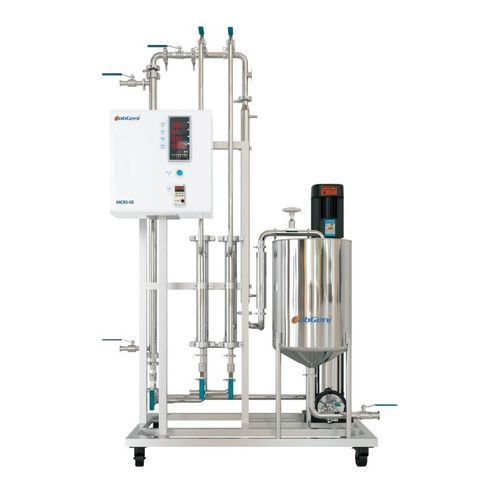

Abscheider für Flüssigkeiten MCRS-05

Rohrfür die Lebensmittelindustriefür die Abwasserbehandlung

Prozessprinzip
Die keramische Membranfiltrations-Trenntechnik ist ein Flüssigkeitstrennverfahren in Form der „Querstromfiltration“. Die Rohflüssigkeit strömt mit hoher Geschwindigkeit im Membranrohr; das geklärte Permeat mit kleinen Molekülanteilen passiert die Membran senkrecht zur Druckrichtung, während der trübe Konzentratstrom mit Makromolekülen zurückgehalten wird, wodurch Trennung, Konzentration und Reinigung erfolgen.

Eigenschaften

• Hitzebeständig, geeignet für Filtration in Hochtemperaturprozessen; chemisch stabil
• Hohe mechanische Festigkeit, breite pH-Toleranz (säure- und laugenbeständig), beständig gegen organische Lösungsmittel und starke Oxidationsmittel
• Lange Lebensdauer, niedrige Gesamtkosten der Anlage
• Hohe Konzentrationsfaktoren, Reduzierung von Wasserverbrauch und Abwasser
• Membranmodule können mit Heißdampf sterilisiert werden, geeignet für sterilisierende Filtration

Klassifizierung
(tubulare Keramikmembranen werden in den Bereichen Mikrofiltration, Ultrafiltration und feine Ultrafiltration eingesetzt)

ÜBER TAMI TUBULAR CERAMIC MEMBRANE
Die tubulare Keramikmembran (importiert) besteht aus hochreinen Materialien; mehrere Geometrien decken unterschiedliche Anwenderanforderungen ab. Tubulare Keramikmembranen sind für Mikrofiltration, Ultrafiltration und feine Ultrafiltration geeignet.

Standardlängen der Membranen

• Φ10 mm: 250 / 600 / 1201 mm
• Φ20 mm: 1178 mm
• Φ25 mm: 580 / 1178 mm
• Φ41 mm: 1020 mm

Membran-Molekulargewicht / Porengrößen
Feine Ultrafiltration | Ultrafiltration | Mikrofiltration
1 kg/mol | 15 kg/mol | 0.14 µm
3 kg/mol | 50 kg/mol | 0.20 µm
5 kg/mol | 150 kg/mol | 0.30 µm
8 kg/mol | 300 kg/mol | 0.45 µm
— | — | 0.80 µm
— | — | 1.4 µm

Anwendungsbereiche der Membran
Geeignet für Trenn- und Konzentrationsaufgaben in Branchen, die Mikro-/Ultrafiltration oder feine Ultrafiltration erfordern.

Membranauswahl
Membrantyp und Porengröße sind entsprechend dem Molekulargewicht/Partikelgröße des zu trennenden Materials auszuwählen (obige Bereiche).

Basisdaten der keramischen Rollmembran-Filtrationsanlage

• Modell: MCRS-05
• Prozessdurchsatz: 30-60 L/H
• Membranelelement: importierte Keramikmembran, Rollentyp-Membran (z. B. 1812 roll-type)
• Kontaktmaterial: AISI 304 Edelstahl, lebensmittelgeeignete Schläuche für die Umlaufstrecke
• Material-Umlauftank: Wirksames Volumen V = 30 L

Systemübersicht

• Das keramisch-spiralige Membran-Versuchsgerät (MCRS-05) kann in Mikrofiltration, Ultrafiltration und feiner Ultrafiltration eingesetzt werden; Membranauswahl basierend auf molekularer Größe des Materials, Abscheidepräzision ca. 1.4 µm bis 1 KD
• Vorteile: einfache und flexible Bedienung, leicht zu reinigen

Antriebseinheit

• Importierte GRUNDFOS-Pumpe
• Frequenzumrichtersteuerung
• Hochdruckschutzvorrichtung

Membrangehäuse

• pH-Bereich: 0–14
• Betriebstemperatur: < 95 °C
• Max. Betriebsdruck: < 10 bar
• Anschlussart: ANSI Hochdruck-Schnellverschluss

Keramisches Membranelelement

• Importierte Keramikmembranen (z. B. Herkunft: Frankreich)
• Membrantypen z. B. φ25 mm mit Längen 580 / 1178 mm
• Anwendbare Trennbereiche: Mikrofiltration, Ultrafiltration, feine Ultrafiltration

Elektrischer Schaltschrank

• Online-Überwachung: Temperatur, Druck und Strömungsgeschwindigkeit
• Pumpen-Frequenzumrichter mit Echtzeitanzeige von Drehzahl und Frequenz
• Voreingestellte Temperatur- und Druckalarme

Materialien - Standard

• Kontaktteile: AISI 304 Edelstahl; Umlauftank in lebensmitteltauglichem Schlauchmaterial
• Nicht-Kontaktteile: AISI 304 Edelstahl und lackierter Baustahl
• Leitungen: nahtlose, sanitäre Edelstahlrohre
• Armaturen: lebensmitteltaugliche Hygienekugelhähne und Membranventile

Technische Daten

• Modell: MCRS-05
• Prozessdurchsatz: 30-60 L/H
• Arbeitsdruckbereich: 0–16.8 bar (angegebener Betriebsbereich)
• Membrantyp: importierte keramische Rollenmembran
• Membraneladung: 1 keramisches Membranelelement; 2 rollentyp Membranelelemente (konfigurierbar)
• Einzelmembranfläche: 0.25 m²
• Membranelementlänge: 1178 mm
• Berstdruck: > 95 bars
• Max. Betriebsdruck: 10 bars
• Abscheidepräzision: ca. 1.4 µm bis 1 KD (je nach Membran)
• Ventil / Durchflussmesser: hygienisches Kugelventil, Rotordurchflussmesser
• Leitungen: AISI 304, sanitäres Polieren innen und außen; Wärmetauscher mit Edelstahlrohr
• Material-Umlauftank: AISI 304, Wirksames Volumen V = 30 L
• Gesamtmaße (ca.): 955 × 705 × 1705 mm
