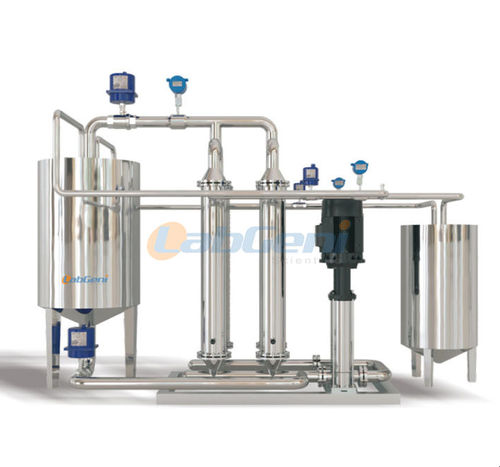

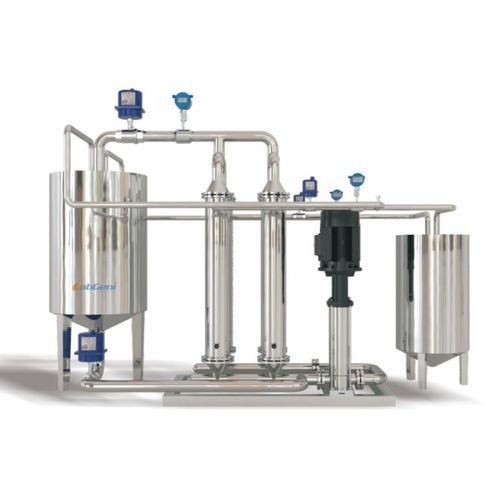

Membranfilteranlage MCRS-90

für Flüssigkeitenfür die Lebensmittelindustriefür Wasser

Produktübersicht
Das Keramikmembran-Versuchsgerät Modell MCS-90 ist für Pilotanwendungen in Mikrofiltration, Ultrafiltration und Feinultrafiltration ausgelegt. Die Membranwahl richtet sich nach der Zielpartikel-/Molekülgröße; Abscheidebereich von ca. 1,4 μm bis 1 KD. Das System ermöglicht flexible Bedienung und einfache Reinigung für Labor- und Kleinserienversuche.

Verfahrensprinzip
Die Technologie arbeitet als Querstrom-Filtration mit Keramikmembran. Das Zulaufmedium fließt tangential durch die Rohr-/Rollenelemente; geklärter Permeat strömt durch die Membran, während der mit Makromolekülen beladene Konzentrat im Querstrom abtransportiert wird, wodurch Trennung, Konzentration und Reinigung erfolgen.

Eigenschaften

• Hohe Temperaturbeständigkeit, geeignet für Filtration bei erhöhten Temperaturen; chemisch stabile Keramik
• Hohe mechanische Festigkeit, große pH-Toleranz (0–14), beständig gegen Säuren, Laugen, organische Lösungsmittel und starke Oxidationsmittel
• Lange Lebensdauer und niedrige Gesamtbetriebskosten
• Hohe Konzentrationsfaktoren zur Reduzierung von Wasserverbrauch und Abwassermengen
• Membranmodule dampfsterilisierbar bei hohen Temperaturen für sterile Filtration

Klassifikation
Anwendbar für Mikro-, Ultra- und Feinultrafiltration je nach Porengröße und molekularer Abschneidegrenze.

ABOUT TAMI TUBULAR CERAMIC MEMBRANE
TAMI Rohrkeramikmembranen werden aus hochreinen Materialien hergestellt und in unterschiedlichen Geometrien angeboten, um Prozessanforderungen zu erfüllen. Einsatzbereiche reichen von Mikro- bis Feinultrafiltration.

Standardlängen der Membranen
Φ10 mm: 250 / 600 / 1201 mm
Φ20 mm: 1178 mm
Φ25 mm: 580 / 1178 mm
Φ41 mm: 1020 mm

Molekulargewicht der Membran (Beispiele für Abscheidung)
Fine ultrafiltration | Ultrafiltration | Microfiltration
1 kg/mol | 15 kg/mol | 0.14 μm
3 kg/mol | 50 kg/mol | 0.20 μm
5 kg/mol | 150 kg/mol | 0.30 μm
8 kg/mol | 300 kg/mol | 0.45 μm
– | – | 0.80 μm
– | – | 1.4 μm

Anwendungsbereiche
Geeignet für Klarung, Fraktionierung, Konzentration und Abtrennung von Partikeln oder Makromolekülen in Pilotprozessen der Chemie, Lebensmittel-, Pharmaindustrie und Abwasserbehandlung.

Membranauswahl
Wählen Sie Porengröße bzw. Molekulargewichts-Cutoff entsprechend der Zielpartikel-/Molekülgröße und der geforderten Trennleistung (Mikro- bis Ultrafiltration).

Basisinformation
Modell: MCS-90
Prozesskapazität: 500–2000 L/h
Membranelement: importierte tubuläre/roll-type Keramikmembran (Original; roll-type 1812 Referenz)
Kontaktmaterialien: AISI 304 Edelstahl, lebensmitteltaugliche Schläuche für benetzte Teile
Zirkulationstank: Nutzvolumen V = 1500 L

Technische Spezifikationen

• Modellbezeichnung: MCS-Serie
• Prozesskapazität: 500–2000 L/h
• Membranelement: original importierte Keramikmembran; typische Roll-/Rohr-Elemente (z. B. Länge 1178 mm; φ25 mm üblich)
• Beladung Membranelemente: z. B. 37 Elemente (konfigurationsabhängig)
• Fläche pro Element (Beispiel): 0,25 m²
• Poren-/Abscheidegenauigkeit: ca. 1,4 μm bis 1 KD je nach Auswahl
• Betriebsdruckbereich (Membranhülle): 0–25 bar; max. Betriebsdruck < 10 bar (geräteseitig ausgelegt); Berstdruck > 95 bar (elementabhängig)
• pH-Toleranz: keramische Materialien beständig im Bereich pH 0–14
• Antrieb / Pumpe: GRUNDFOS Pumpe (importiert) einstellbar 0–25 bar; Frequenzumrichtersteuerung und Pumpenfrequenzanzeige; Hochdruckschutz
• Schaltschrank: Online-Überwachung von Temperatur, Druck und Strömungsgeschwindigkeit; Frequenzumrichter mit Echtzeitanzeige und voreingestellten Alarmen
• Benetzte Teile: AISI 304 Edelstahl, hygienisch poliert; lebensmitteltaugliche Schläuche nach Spezifikation; nicht-benetzte Rahmen: AISI 304 oder beschichteter Baustahl
• Rohrleitungen und Ventile: hygienische nahtlose Edelstahlrohre; lebensmitteltaugliche Kugel- und Membranventile; Rotor-Durchflussmesser
• Zirkulationstank: AISI 304 Edelstahl, Nutzvolumen 1500 L (Beispiel)
• Wärmetauscher: Edelstahlleitungen wo anwendbar
• Aufstellfläche (Beispiel): ca. 3,51 m × 2,1 m × 2,8 m (systemabhängig)
• Verfügbare Membrantypen / Längen: φ25 mm (580 / 1178 mm); weitere Durchmesser/Längen verfügbar
• Anwendbare Trennbereiche: Mikro-, Ultra- und Feinultrafiltration; wählbare MWCO von ~1 KD bis zu gröberen Mikrofiltrationsporen
