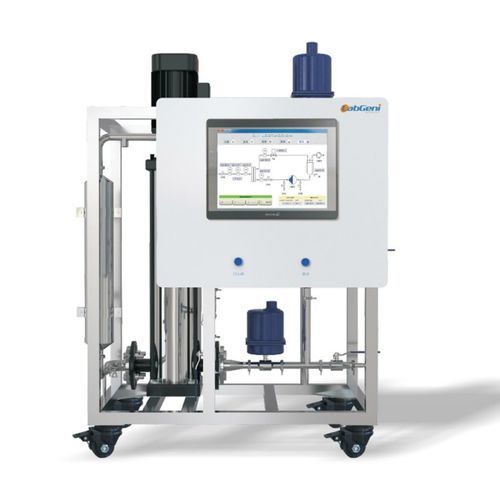

Membranfilteranlage MSE-A1812

für die Lebensmittelindustriefür Wasserfür die Abwasserbehandlung

ANWENDUNG
Anwendbar in den Bereichen Biotechnologie, Pharmazie, Lebensmittel, Getränke und chemischer Umweltschutz.

Verfahrensprinzip
Zur Trennung und Reinigung wird eine Permeationsmembran als Trennmedium eingesetzt; eine treibende Kraft wird auf beide Seiten der Membran ausgeübt, sodass ausgewählte Komponenten durch die Membran permeieren.

Merkmale
Betrieb bei Raumtemperatur – Sehr geringer Verlust aktiver Inhaltsstoffe, besonders geeignet für wärmeempfindliche Stoffe.
Keine Phasenänderung – Erhalt des ursprünglichen Aromas und sehr geringer Energieverbrauch.
Keine chemischen Änderungen – Typischer physikalischer Trennprozess ohne chemische Reagenzien oder Zusatzstoffe, Produkte werden nicht kontaminiert.
Gute Selektivität – Trennung von Stoffen im molekularen Bereich möglich.
Breites Anwendungsspektrum und hohe Anpassungsfähigkeit – Große oder kleine Anlagen, kontinuierlich oder intermittierend, einfacher Prozess, bequeme Bedienung und einfache Automatisierung.

Bereichseinteilung
Unterteilt in Mikrofiltration (MF), Ultrafiltration (UF), Nanofiltration (NF) und Umkehrosmose (RO) je nach Membranporengröße.

Grundinformationen

• Modell: MSE-A1812
• Durchsatzleistung: 2 ~ 7 L/H
• Membranelement: GE Rollmembran importiert; einzelne Membranfläche 0,26 m²
• Antriebseinheit: importierte GRUNDFOS-Pumpe, 0 ~ 26 Bar (Frequenz einstellbar)
• Material-Umlauftank: Wirksames Volumen V = 10 L

Systemübersicht

• Labortyp LABGENI® MSE-A1812 (Automatisch) hauptsächlich zur Trennung und Reinigung mittels UF, NF und RO; einsetzbar für Filtration, Entfärbung, Entsalzung, Reinigung und Konzentration.
• Membranauswahl basierend auf Molekulargewicht/-größe: anwendbar für Materialien von ~0,03 μm bis hin zu molekularen Trennungen.
• Konstruiert für einfache Reinigung, Wartung und flexible Nutzung.

Antriebseinheit (Zusammenfassung)
Importierte GRUNDFOS-Pumpe; Frequenzumrichter einstellbar von 20 bis 50 Hz; Durchfluss 200 ~ 1100 L/H; Druck 0 ~ 26 Bar einstellbar.

Membran & Gehäuse (Zusammenfassung)
3 parallele Membranwände; Verbindung mittels Hochdruck-Schnellspannschelle (Druckklasse 20 MPa); Gehäusematerial AISI 304; Außenseite gebürstet, Innenfläche spiegelpoliert; lebensmittelhygienische Ausführung.

Rollmembranelemente (Zusammenfassung)
3 GE Rollmembranen importiert; Modell 1812 industrielle Trennmembran, antifouling. Abdeckung: MF, UF, NF, RO. Kompatibel mit 1812-Membranen anderer Marken (inkl. inländische Äquivalente) nach Anwenderwunsch.

Schaltschrank (Zusammenfassung)
Feldinstrument-Schaltschrank; PID-Instrumentensteuerung mit automatischer Anpassung; Sensoren: Temperatursonde, Drucksensor, frequenzgesteuerter Motor; Durchflussmesser (Feld); Instrument: Mehrfunktionsdisplay + Steuerinstrument und Frequenzumrichter.

Material & Rohrleitungen (Zusammenfassung)
Kontaktteile: AISI 304 Edelstahl und hygienische Schläuche. Nicht-Kontaktteile: AISI 304 mit Carbon + Spritzlackierung. Rohrleitung: nahtlose Edelstahlrohre, hygienisch. Ventile: lebensmitteltaugliche Kugelhähne mit Durchgangsbohrung und Membranventile.

Spezifikationszusammenfassung (überblick)
Durchsatzleistung: 2 ~ 7 L/h
Antriebseinheit: importierte GRUNDFOS-Pumpe, Frequenzumrichtersteuerung mit Hochspannungsschutz
Betriebsdruck: 0 ~ 26 bar einstellbar
Membraneslement: GE Rollmembranen importiert (1 Stück Standard), einzelne Membranfläche 0,26 m², Elementlänge 298,5 mm; Membrangehäuse AISI 304; Druckfestigkeit 20 MPa; Rückhaltegrad >95% (Standardmaterialtest); MWCO-Beispiele: 200KD, 100KD, 10KD, 5KD, 2K, 1K, 600D, 300D, 150D, 100D, RO (anpassbar)
Ventile & Durchflussmesser: importiertes automatisches Kugelventil; importierter flüssigmassendurchflussmesser
Elektrischer Schaltschrank: SIEMENS PLC-Steuerungsmodul; 15" LCD HD Touchscreen; Steuerung & Aufzeichnung von Temperatur, Druck, Durchfluss, Pumpenfrequenz; Kurven- & Datenaufzeichnung/export; Voreingestellte Alarme für Temperatur und Druck
Material-Umlauftank: AISI 304, wirksames Volumen 10 L
System-Upgrade-Optionen: Material, Wärmetauscher, Durchflussmesser, Ventil, Pumpe anpassbar an die Anwenderumgebung; halbautomatische oder vollautomatische Steuerung möglich; Fern-/Mobilsteuerung kann kundenspezifisch umgesetzt werden
Abmessungen: 630 x 580 x 1100 mm
Gewicht: 46 kg

Hinweise
Das System kann kundenspezifisch angepasst werden: Materialien, Wärmetauscher, Durchflussmesser, Ventile, Pumpen und Steuerungssysteme können entsprechend den Prozessen und Umgebungen des Anwenders modifiziert werden. Membrantyp und Porengröße müssen gemäß Trennziel und gewünschtem MWCO ausgewählt werden.

eigenschaften / technische spezifikationen

• Modell: MSE-A1812
• Durchsatzleistung: 2 ~ 7 L/h
• Membraneslement: GE Rollmembran importiert; einzelne Membranfläche 0,26 m²; Elementlänge 298,5 mm; Membrantypen: MF/UF/NF/RO (MWCO anpassbar)
• Antriebseinheit: importierte GRUNDFOS-Pumpe; Frequenzsteuerung (20–50 Hz); Durchfluss 200–1100 L/h; Druck einstellbar 0–26 bar
• Gehäuse & Rohrleitungen: AISI 304 Edelstahl; Hochdruck-Schnellspannverbindung; nahtlose hygienische Edelstahlleitungen; Innenpolitur
• Umlauftank: AISI 304, wirksames Volumen 10 L
• Ventile & Instrumente: importierte automatische Kugelhähne und flüssigmassendurchflussmesser; Membranventile verfügbar
• Steuerung: SIEMENS PLC; 15" Touchscreen; PID-Regelung für Temperatur/Druck; Pumpenfrequenzregelung; Datenaufzeichnung und Export; voreingestellte Alarme
• Größe (LxBxH): 630 x 580 x 1100 mm
• Gewicht: 46 kg
• Optionen: halb-/vollautomatische Systeme, Fern-/Mobilsteuerung, kundenspezifische Wärmetauscher und Komponenten
