Membran-Ultrafiltrationsanlage BIO-TFF01

für Flüssigkeitenfür die LebensmittelindustrieWasser

Kurzbeschreibung

• Entwickelt für Flachmembran-Pakete mit 0,1 m²
• Präzisionsfertigung für Labor-TFF-Anwendungen
• Kompatibel mit Membranmarken: Millipore, Sartorius, PALL, LabGeni
• Unterstützte Membrantypen: Biomax, PVDF, PLC-Varianten
• Unterstützte Cut-offs: 5 kDa, 8 kDa, 10 kDa, 30 kDa, 50 kDa, 100 kDa, 300 kDa, 500 kDa; 0,2 µm Option
• Optionales Automatiksteuerungsmodul
• Rahmen SS304; AISI 316L für medienberührende Teile

TFF-Übersicht
Tangentialfluss-Filtration (TFF) hält den Flüssigkeitsstrom parallel zur Membranoberfläche, um Belagbildung zu reduzieren und einen stabilen Durchfluss (Flux) sicherzustellen. TFF deckt Microfiltration (MF), Ultrafiltration (UF), Nanofiltration (NF) und Umkehrosmose (RO) ab, je nach Größe der Zielpartikel oder -moleküle. Die Technologie wird breit in Pharmazie, Biotechnologie, Chemie, Lebensmittelbranche und Umweltschutz eingesetzt.

Systemübersicht

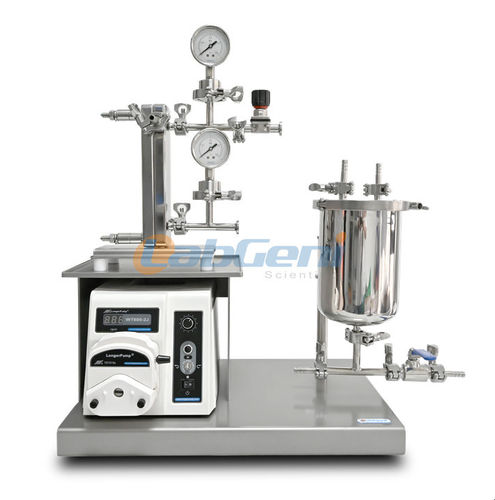

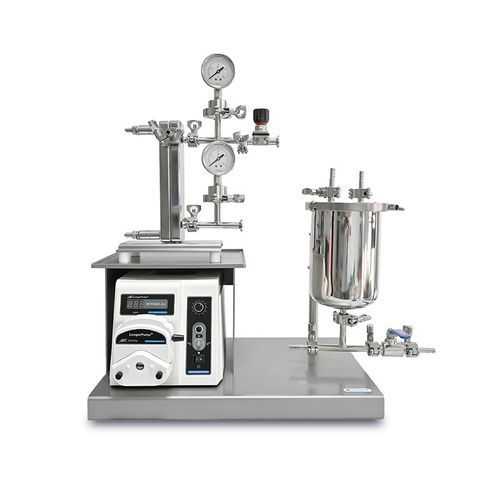

Das BIO-TFF01 ist eine kompakte Tischanlage für Labor- und Pilotprozesse. Es nimmt boxförmige Flachmembran-Pakete (0,1 m²) auf und unterstützt Micro- und Ultrafiltrationsprozesse für Probenklärung, Konzentration und Diafiltration.

Systemanwendungen

• Zellklärung und Filtration zellulärer Flüssigkeiten
• Konzentration und Rückgewinnung von Antikörpern und rekombinanten Proteinen
• Konzentration und Entsalzung von Proteinen, Peptiden und Nukleinsäuren (DNA/RNA/Oligonukleotide)
• Entfernung kleiner Verunreinigungen aus Wasser, Pufferlösungen und Medien; kontinuierliche Diafiltration/Volumenausgleich

Systemmerkmale

• Hohe Probenrückgewinnung bei Erhalt biologischer Aktivität
• Stabiler Filtrationsfluss mit verringerter Gel-/Belagbildung
• Lineare Skalierung von Labor zu größerer Produktion
• Universelle Edelstahl-Halterung kompatibel mit gängigen boxförmigen Flachmembran-Paketen; Aufnahme von 1–3 Paketen
• Integriertes, bedienerfreundliches Design; Auswahl von Pumpe und Membranpaket je nach Anwendung
• Sanitärer Edelstahlträger und siphongefüllter Vorlaufbehälter für aseptischen Dauerbetrieb

Edelstahlhalter & Materialien

• Halter-Material: AISI 316L für medienberührende Komponenten
• Sanitäre 2-in / 2-out Schnellkupplungen; innen spiegelpoliert, außen sandgestrahlt
• Ausgelegt für 0,1 m² importierte boxförmige Flachmembranen (Marken: Millipore, Sartorius, PALL, LabGeni)

Antriebseinheit / Pumpe

• Peristaltische Laborpumpe
• Max. Durchfluss: 2 L/min; Max. Betriebsdruck: 0,3 MPa
• Steuerung: Start/Stopp, Drehrichtung, Geschwindigkeit; optionale Signal-/Steuerschnittstellen (0–5 V, 0–10 V, Frequenzsteuerung)

Edelstahlgestell + Rohmaterialbehälter

• Gestellmaterial: AISI 316L
• Sartorius-Ausgangsfilter verfügbar
• Siphon-Zuführung für einfachen aseptischen Dauerbetrieb
• Verfügbare Tankvolumina: 1 L, 2 L, 3,5 L, 5 L, 10 L (kundenspezifisch)

Optionale Artikel

• Automatiksteuerungsmodul zur Prozessautomatisierung und Überwachung
• Alternative Membranmarken und -typen (MF/UF)
• Höherwertige peristaltische Pumpen und zusätzliche Steuerungsinterfaces
• Zusätzliche Sanitärarmaturen und kundenspezifische Tankgrößen

Technische Daten

• Modell: BIO-TFF01
• SKU: BIO-TFF01
• Filtrationsfläche: 0,1 m² (Flachmembran-Paket)
• Unterstützte Cut-offs/Größen: 5 kDa, 8 kDa, 10 kDa, 30 kDa, 50 kDa, 100 kDa, 300 kDa, 500 kDa; 0,2 µm Option
• Kompatible Membranmaterialien: Biomax (modifizierte Cellulose), PVDF, PLC-Typen
• Kompatible Marken: Millipore, Sartorius, PALL, LabGeni
• Halter-Material (medienberührend): AISI 316L; Gesamtstruktur: SS304
• Pumpe: max. Durchfluss 2 L/min; max. Druck 0,3 MPa
• Pumpensteuerung: Start/Stopp, Drehrichtung, Geschwindigkeit; optionale analoge/digitale Schnittstellen
• Sanitäre Anschlüsse: 2 in / 2 out Schnellkupplung
• Tankzufuhr: Siphon; typische Tankvolumina 1–10 L (kundenspezifisch)
• Anwendungen: Konzentration/Desalting von Proteinen und Peptiden, Zellklärung, Antikörpergewinnung, Pufferwechsel/Diafiltration
