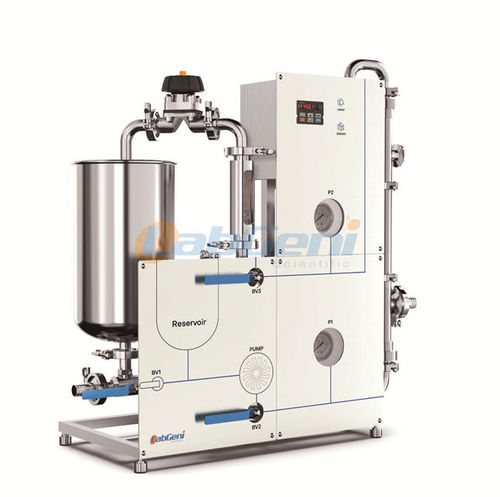

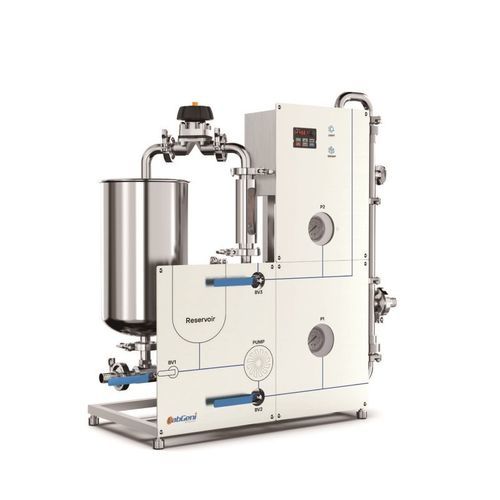

Membranfilteranlage MCS-Mini

für Flüssigkeitenfür die Lebensmittelindustriefür Wasser

Kurzbeschreibung
Dieses kompakte Tisch-MINI-Keramikmembran-Filtrationsgerät (Modell MCS-Mini) ist für Laboranwendungen zur Mikrofiltration, Ultrafiltration und Nanofiltration konzipiert. Die Membranauswahl erfolgt nach Zielmolekulargewicht oder Partikelgröße, um Forschung, Entwicklung, Pilotversuche und Kleinchargen zu unterstützen und die Platz- und Kapazitätsbeschränkungen größerer keramischer Systeme zu umgehen.

Verfahrensprinzip
Die keramische Membrantrennung arbeitet im Querstromverfahren: Die Zuflussflüssigkeit bewegt sich längs durch die Rohrmembranelemente, während das Permeat (kleine Moleküle) unter Transmembrandruck durch die Membran gedrückt wird und das Konzentrat (Makromoleküle/Partikel) zurückgehalten und abgeleitet wird. Dadurch werden Trennung, Konzentration und Klarung im kontinuierlichen Querstrommodus erreicht.

Eigenschaften

• Geeignet für Hochtemperaturbetrieb und Dampfsterilisation; chemisch stabil
• Hohe mechanische Festigkeit und großer pH-Bereich (0–14); beständig gegen Säuren, Laugen, viele organische Lösungsmittel und Oxidationsmittel
• Lange Lebensdauer und konkurrenzfähige Lebenszykluskosten
• Hohe Konzentrierungsfaktoren zur Reduzierung von Wasserverbrauch und Abwassermenge
• Membranmodule dampfsterilisierbar für aseptische Anwendungen

Klassifizierung / Standardmembranlängen
Standardlängen der Rohrmembranen (Beispiele):
Φ10 mm: 250 / 600 / 1201 mm
Φ20 mm: 1178 mm
Φ25 mm: 580 / 1178 mm
Φ41 mm: 1020 mm

Membran-Molekulargewicht (repräsentative Tabelle)
Fein-Ultrafiltration | Ultrafiltration | Mikrofiltration
1 kg/mol | 15 kg/mol | 0.14 μm
3 kg/mol | 50 kg/mol | 0.20 μm
5 kg/mol | 150 kg/mol | 0.30 μm
8 kg/mol | 300 kg/mol | 0.45 μm
— | — | 0.80 μm
— | — | 1.4 μm

ÜBER DIE TAMI ROHRMEBRANNE
Die TAMI Rohrmembran aus Keramik (importiert aus Frankreich) wird aus hochreinen Rohstoffen hergestellt und ist in verschiedenen Geometrien erhältlich, um anwendungsspezifische Anforderungen zu erfüllen. Rohrkeramikmembranen decken Mikrofiltration, Ultrafiltration und Fein-Ultrafiltration ab.

Anwendungsfelder der Membran

• Lebensmittel & Getränke
• Fermentation und Bioprozesse
• Pharmazeutische Entwicklung und Produktion
• Natürliche Produkte — Extraktion und Klarung
• Chemische Industrie und Synthese
• Umweltschutz und Abwasserbehandlung
• Neue Materialien und F&E

Systemübersicht
Dieses integrierte Desktop-MINI-System kann verschiedene Keramikmembranmodule aufnehmen, um je nach Membranauswahl Mikro-, Ultra- und Nanofiltration durchzuführen. Es ist für Labor-Miniaturisierung, Pilotversuche und kontinuierliche Kleinprozesse vorgesehen, um Platz- und Durchsatzbeschränkungen von Industriemaschinen zu überwinden.

Hauptkomponenten & auffällige Bauteile

• Kompaktes integriertes Desktop-MINI-Design für einfache Aufstellung und Bedienung
• Importiertes Keramikmembranelement (anpassbare Originalkeramikmembran); Einsatzbereiche: Mikro/Ultra/Nanofiltration
• Membrangehäuse: LCM-MS Serie, Material AISI 316L mit hygienischen Schnellspannverbindungen
• Kontaktmaterialien: AISI 304; nahtlose hygienische Rohrleitungen; hygienische Kugel- oder Membranventile
• Wärmetauscher: Rohr-zu-Rohr Typ
• Materialumlaufbehälter: 10 L
• Antriebseinheit: importierte Kreiselpumpe
• Ventile & Durchflussmessung: hygienische Schnellinstallationsventile; Glas-Schwebekörper-Durchflussmesser

Steuerungssystem

• HSSP Standard-Prozesschassis
• 7-Zoll kapazitiver hochauflösender Touchscreen
• Industrie-/medizinische Temperatur- und Drucksensoren
• LCM-Control für Online-Überwachung, Datenaufzeichnung und Steuerung (Temperatur, Druck, Pumpen Start/Stopp und Frequenzsteuerung, Kurvenaufzeichnung, Alarmfunktionen)
• Elektrische Komponenten anerkannten Marken zur Sicherstellung der Qualität von Schrank und Komponenten

Optionen / kundenspezifische Ausführungen

• Materialien, Wärmetauscher, Durchflussmesser, Ventile und Pumpen können für verschiedene Umgebungen angepasst werden
• Halbautomatische oder vollautomatische Steuerungssysteme sind je nach Kundenanforderung verfügbar
• Fernsteuerungs- und Mobile/iPad-Steuerungslösungen als kundenspezifische Optionen

Technische Daten

• Modell: MCS-Mini
• Prozesskapazität: 6–12 L/h
• Minimales Umlaufvolumen: 1 L
• Lösungsmittelverträglichkeit: beständig gegen viele organische Lösungsmittel
• Temperaturbereich: 0–121 °C (Dampfsterilisation)
• pH-Bereich: 0–14
• Arbeitsdruck: 0–6 bar
• Max. Druckbelastung: 10 bar
• Wärmetauscher: Rohr-zu-Rohr
• Materialumlaufbehälter: 10 L
• Antrieb: importierte Kreiselpumpe (Marke variabel)
• Ventile & Durchflussinstrumente: hygienische Schnellmontageventile; Glas-Schwebekörper-Durchflussmesser
• Rohrleitungen: hygienische nahtlose 304 Edelstahlrohre
• Membranelementtyp: importierte Keramikmembran
• Unterstützte Filtrationsbereiche: Mikrofiltration, Ultrafiltration, Nanofiltration
• Membranporengrößenbereich: 200D–1.2 μm (je nach Auswahl)
• Typische Membranlänge (MCS-Mini Beispiel): 500 mm
• Membranladekapazität: 1 Element (Basisgerät)
• Einzelmembranfläche: ≈0.025–0.11 m²
• Hygiene-/Gesundheitsstandard: FDA, 3-A
• Membrangehäusemodell: LCM-MS Serie; Material AISI 316L
• Steuerung: HSSP Chassis; 7-Zoll Touchscreen; hygienische Temperatur- & Drucksensoren; LCM-Control v1.0
• Versorgungsspannung: AC 220 V, 50 Hz
• Nennleistung: 1,6 kW
• Gesamtmaße (L x B x H): 565 x 395 x 715 mm
• Gewicht: ≈35 kg
