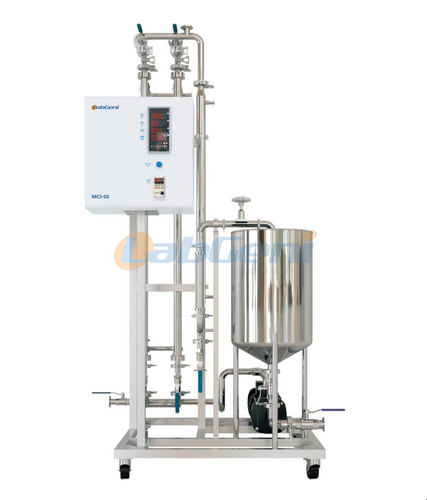

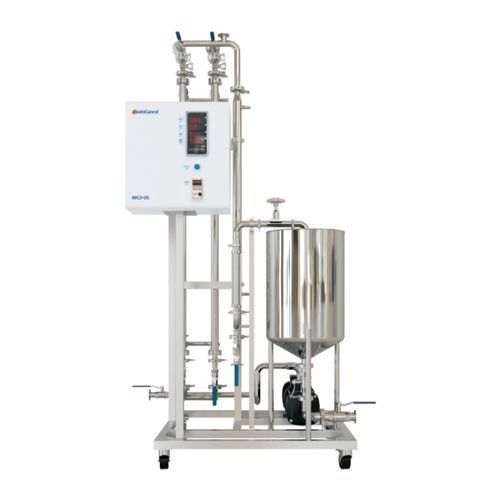

Membranfilteranlage MCS-05

für FlüssigkeitenLaborQuerablauf

Kurzbeschreibung
Das keramische Membran-Versuchsgerät MCS-05 ist eine Pilotanlage mit keramischer Rohrmembran zur Mikrofiltration, Ultrafiltration und feinen Ultrafiltration. Porengrößen und Molekulargewichts-Cutoffs sind wählbar, um Partikel von 1,4 µm bis etwa 1 kDa zu trennen. Die Anlage bietet eine einfache, flexible Bedienung und leichte Reinigung für Labor- und Kleinserien-Tests.

Verfahrensprinzip
Die keramische Membranfiltration arbeitet im Querstromverfahren. Das Zulaufmittel strömt mit hoher Geschwindigkeit im Membranrohr; der geklärte Permeatstrom mit niedermolekularen Komponenten durchdringt die Membran unter Transmembrandruck, während der mit Makromolekülen belastete Konzentratstrom zurückgehalten wird, sodass Trennung, Konzentration und Reinigung möglich werden.

Merkmale

• Hohe Temperaturbeständigkeit — geeignet für Prozesse bei erhöhten Temperaturen; chemisch stabil
• Hohe mechanische Festigkeit und breiter pH-Bereich — säure- und laugenbeständig; beständig gegen organische Lösungsmittel und starke Oxidationsmittel
• Lange Lebensdauer — geringe Gesamtanlagenkosten und gutes Kosten-Nutzen-Verhältnis
• Hohe Konzentrationsfaktoren — reduziert Wasserverbrauch und Abwasseraufkommen
• Membranmodule dampfsterilisierbar — geeignet für Sterilisationsfiltration

Standardlängen der Membran

• Φ10 mm: 250 / 600 / 1201 mm
• Φ20 mm: 1178 mm
• Φ25 mm: 580 / 1178 mm
• Φ41 mm: 1020 mm

Molekulargewicht / Porengröße
Feine Ultrafiltration | Ultrafiltration | Mikrofiltration
1 kg/mol | 15 kg/mol | 0,14 µm
3 kg/mol | 50 kg/mol | 0,20 µm
5 kg/mol | 150 kg/mol | 0,30 µm
8 kg/mol | 300 kg/mol | 0,45 µm
(zusätzliche Mikrofiltrationsgrößen) | | 0,80 µm
| | 1,4 µm

Membranelement & Anwendung
Das röhrenförmige Keramikmembranelement (original importiert) besteht aus hochreinen Materialien. Röhrenkeramikmembranen decken Mikrofiltration, Ultrafiltration und feine Ultrafiltration ab; die Membranauswahl richtet sich nach dem benötigten Trennbereich und dem Ziel-Molekulargewicht oder Partikelgröße.

Basisdaten

• Modell: MCS-05
• Prozessleistung: 30-60 L/h
• Membranelement: aus Frankreich importierte originale Keramikmembran
• Kontaktmaterial: AISI 304; lebensmitteltauglicher Schlauch
• Materialumlaufbehälter: Nutzvolumen V = 30 L

Systemübersicht

• MCS-05 ist anwendbar für Mikrofiltration, Ultrafiltration und feine Ultrafiltration
• Membranauswahl ermöglicht Trennungen von 1,4 µm bis ca. 1 kDa
• Vorteile: einfache, flexible Bedienung und leichte Reinigung

Antriebsaggregat

• Importierte Pumpe GRUNDFOS
• Frequenzumrichtersteuerung
• Hochdruckschutzvorrichtung

Membranhülle

• pH-Bereich: 0–14
• Betriebstemperatur: < 95 °C
• Maximaler Betriebsdruck: < 10 bar
• Anschlussart: Hochdruck-Schelle Schnelltrennung

Keramikmembranelement

• Original importierte Keramikmembran
• Typisches Membranbeispiel: φ25 mm: 580 / 1178 mm
• Anwendungsbereich: Mikrofiltration, Ultrafiltration, feine Ultrafiltration

Schaltschrank

• Online-Überwachung von Temperatur, Druck und Flüssigkeitsgeschwindigkeit
• Pumpen-Frequenzumrichter mit Echtzeit-Anzeige von Drehzahl und Frequenz
• Voreingestellte Temperatur- und Druckalarme

Materialstandard

• Kontaktteile: AISI 304, lebensmitteltauglicher Schlauch; Umlaufbehälter
• Nicht-kontaktteile: AISI 304; bei Bedarf lackierter Kohlenstoffstahl
• Rohrleitung: nahtlose, hygienische Edelstahlrohre
• Ventile: lebensmitteltaugliche hygienische Kugel- und Membranventile
